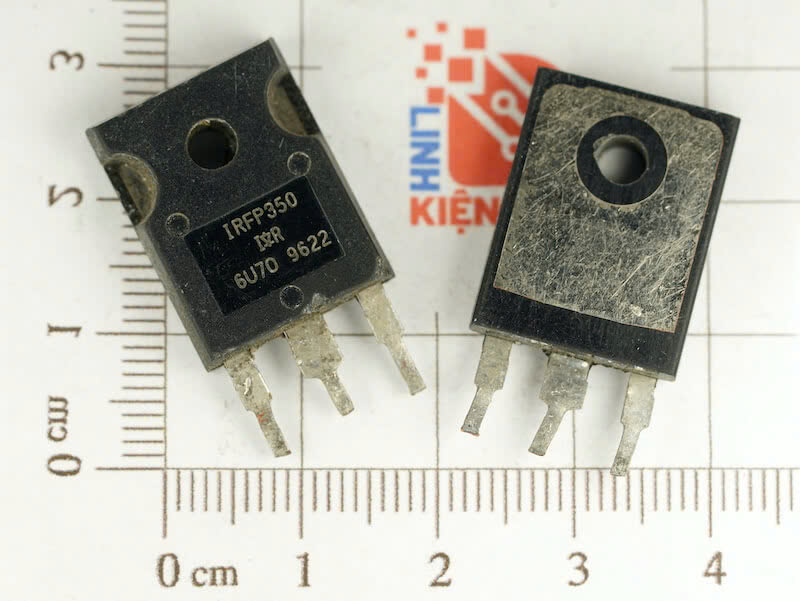

IRFP350 MOSFET kênh N 400V 16A TO-247 tháo máy

GIỚI THIỆU CHUNG IRFP350:

IRFP350 là một transistor MOSFET công suất kênh N, được thiết kế cho các ứng dụng chuyển mạch điện áp cao và dòng điện lớn. Dưới đây là tổng quan về sản phẩm:

Đặc điểm chính:

• MOSFET kênh N: Cho biết loại kênh dẫn điện là N.
• Điện áp định mức: Thường là 400V. Một số biến thể có thể lên đến 500V.
• Dòng điện định mức: Thường là 16A. Một số nguồn có thể đề cập đến dòng điện cao hơn (lên đến 33A) tùy thuộc vào điều kiện cụ thể và nhà sản xuất.
• Kiểu chân: TO-247, một kiểu chân xuyên lỗ phổ biến cho các linh kiện công suất trung bình đến cao, nổi tiếng với khả năng tản nhiệt tốt, phù hợp cho các ứng dụng công suất cao hơn so với TO-220.
• Điện trở dẫn thấp (RDS(on)​): Cung cấp điện trở trạng thái bật thấp, giảm thiểu tổn thất năng lượng trong quá trình dẫn điện và cải thiện hiệu suất. Giá trị RDS(on)​ điển hình khoảng 0.300 Ω.
• Tốc độ chuyển mạch nhanh: Được thiết kế để chuyển mạch nhanh, phù hợp cho các ứng dụng tần số cao.
• Khả năng chịu đựng dòng Avalanche lặp đi lặp lại: Có thể chịu được các sự kiện đánh thủng Avalanche lặp đi lặp lại trong giới hạn cho phép, tăng độ bền.
• Trở kháng đầu vào cao: Yêu cầu dòng điện rất nhỏ để điều khiển cổng.
• Đặc tính truyền tuyến tính: Cung cấp mối quan hệ tuyến tính giữa điện áp cổng và dòng điện máng trong vùng hoạt động tuyến tính.

Sơ đồ chân:

NGUYÊN LÝ HOẠT ĐỘNG CỦA MOSFET (Tổng Quan)

• Điều khiển dòng điện giữa Drain (D) và Source (S) bằng điện áp đặt vào Gate (G).
• Điện áp Gate tạo ra điện trường, hình thành hoặc triệt tiêu kênh dẫn điện trong chất bán dẫn.
• MOSFET kênh N:
  • Khi điện áp Gate-Source (VGS​) thấp hơn điện áp ngưỡng (Vth​), MOSFET ở trạng thái tắt, dòng điện ID​≈0.
  • Khi VGS​ cao hơn Vth​, kênh dẫn N được tạo ra, cho phép dòng điện chạy từ Drain sang Source.
  • Dòng điện ID​ tăng theo VGS​ và VDS​ (trong các vùng hoạt động khác nhau).

Thông số kĩ thuật:

CHỨC NĂNG CỦA IRFP350 MOSFET KÊNH N 400V 16A

• Chuyển mạch (Switching):
  • Đóng/mở mạch điện nhanh chóng cho dòng điện lên đến 16A và điện áp 400V.
  • Sử dụng trong bộ nguồn xung, điều khiển động cơ, đóng cắt tải.
• Khuếch đại (Amplification):
  • Khuếch đại tín hiệu điện áp hoặc dòng điện trong các mạch khuếch đại.
• Điều khiển (Control):
  • Điều chỉnh dòng điện hoặc điện áp bằng cách thay đổi điện áp Gate.

ỨNG DỤNG THỰC TẾ CỦA IRFP350 MOSFET KÊNH N 400V 16A TO-247

• Bộ nguồn xung (SMPS).
• Mạch điều khiển động cơ.
• Bộ lưu điện UPS.
• Bộ chuyển đổi DC-DC điện áp cao.
• Các ứng dụng công nghiệp về nguồn điện.

LƯU Ý KHI SỬ DỤNG IRFP350 MOSFET KÊNH N 400V 16A TO-247 THÁO MÁY

• Kiểm tra kỹ lưỡng:
  • Xem xét hình thức bên ngoài (nứt, vỡ, chân bị cong).
  • Đo kiểm tra giữa các chân bằng đồng hồ vạn năng (ngắn mạch, hở mạch).
• Tìm datasheet:
  • Xác định chính xác các thông số kỹ thuật (VDSS​, ID​, RDS(on)​, VGS(th)​).
• Cẩn thận với tĩnh điện (ESD):
  • Sử dụng biện pháp bảo vệ chống tĩnh điện khi thao tác.
• Tản nhiệt:
  • Gắn MOSFET vào tản nhiệt phù hợp với công suất tiêu thụ.
• Không vượt quá định mức:
  • Tuân thủ điện áp và dòng điện tối đa cho phép.
• Điện áp điều khiển Gate:
  • Sử dụng điện áp Gate nằm trong phạm vi quy định.
• Thận trọng với nguồn gốc (tháo máy):
  • Có thể đã qua sử dụng và có tuổi thọ giảm.
  • Thử nghiệm kỹ lưỡng trước khi sử dụng trong các ứng dụng quan trọng.

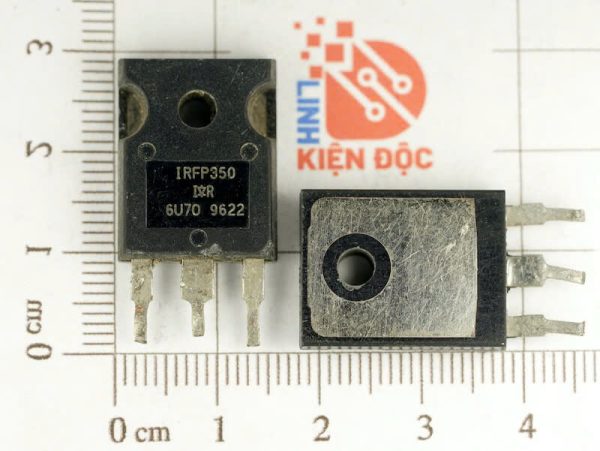

Kích thước:

Xem thêm các mosfet tại đây

Datasheet:
