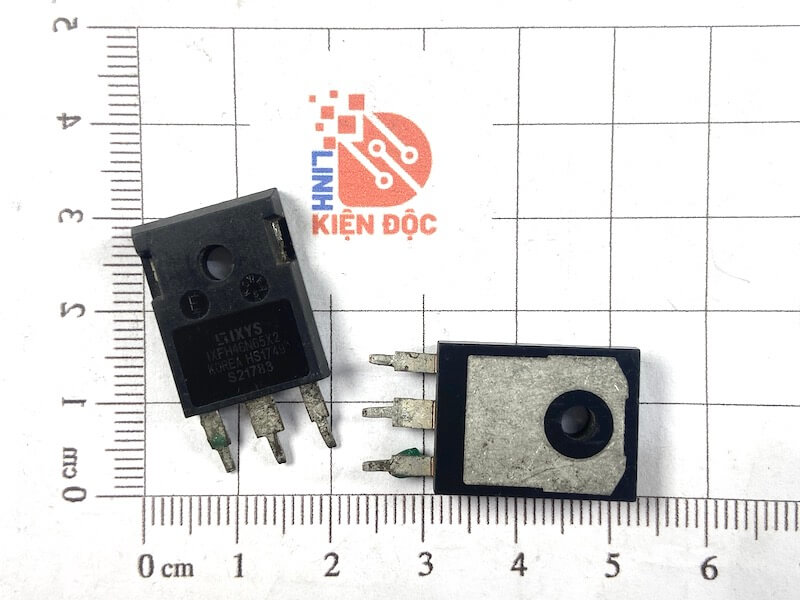

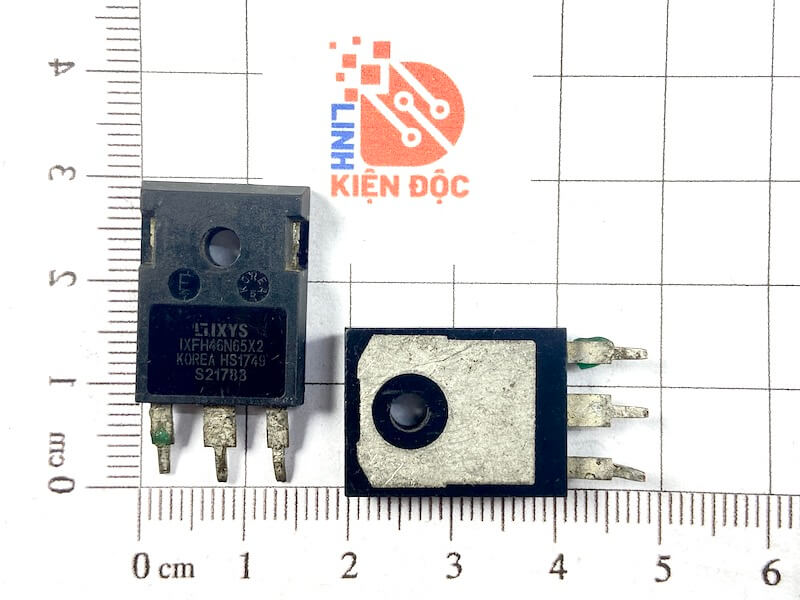

IXFH46N65X2 MOSFET kênh N 650V 46A TO-247 tháo máy

Giới thiệu chung IXFH46N65X2

IXFH46N65X2 là một MOSFET N-Channel công suất cao do Littelfuse (trước đây là IXYS) sản xuất. Linh kiện này thuộc dòng X2 Class High Performance MOSFETs, được tối ưu cho các ứng dụng điện áp cao, dòng lớn và yêu cầu hiệu suất chuyển mạch nhanh. Đóng gói TO-247 giúp dễ dàng lắp tản nhiệt và sử dụng trong các mạch công suất công nghiệp.

Cấu tạo IXFH46N65X2

• Loại MOSFET: Kênh N

• Công nghệ: Ultra Junction X2

• Vật liệu bán dẫn: Silicon

• Đóng gói: TO-247 (3 chân: Gate, Drain, Source)

• Tích hợp diode body bên trong để hỗ trợ chuyển mạch ngược

Sơ đồ chân IXFH46N65X2

Đặc điểm nổi bật IXFH46N65X2

• Chịu điện áp cao tới 650V, phù hợp cho nhiều ứng dụng công nghiệp

• Dòng tải lớn đến 46A, dùng tốt cho tải nặng hoặc tải xung

• Tổn thất dẫn và tổn thất chuyển mạch thấp, giúp nâng cao hiệu suất hệ thống

• Thiết kế tối ưu cho tản nhiệt, phù hợp môi trường công suất cao

• Phù hợp cho chuyển mạch tần số trung bình đến cao

• Tuân thủ tiêu chuẩn RoHS, thân thiện với môi trường

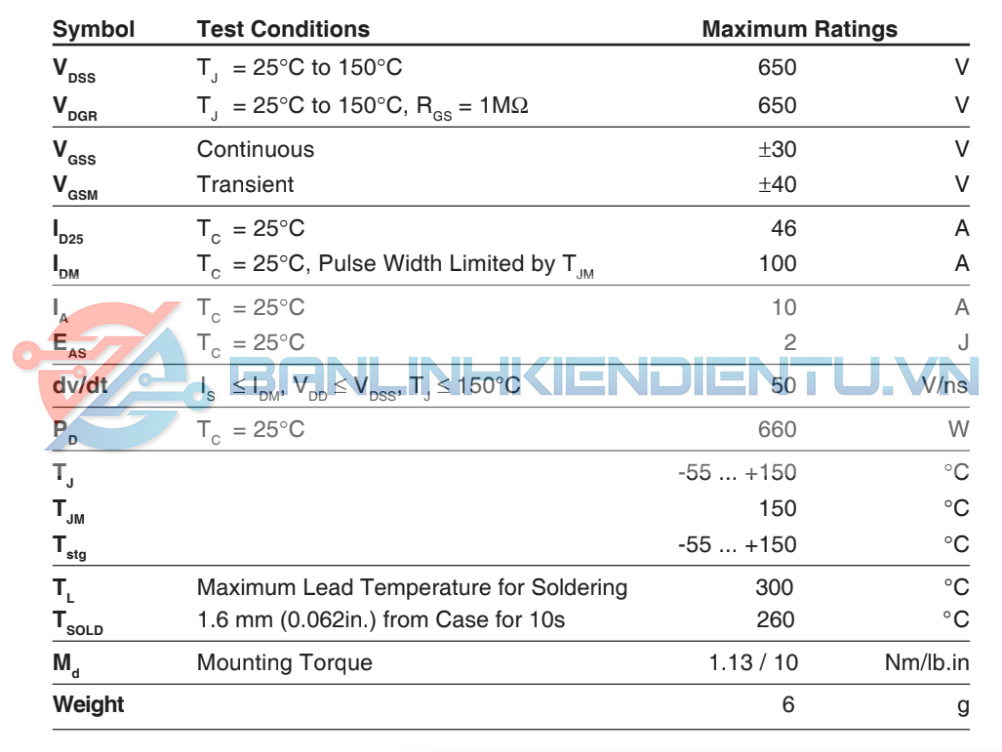

Thông số kĩ thuật IXFH46N65X2

Ứng dụng thực tế IXFH46N65X2

• Bộ nguồn chuyển mạch công nghiệp (SMPS)

• Bộ sạc xe điện (EV charger)

• Biến tần năng lượng mặt trời hoặc gió

• Bộ lưu điện (UPS)

• Hệ thống điều khiển động cơ servo

• Mạch PFC trong thiết bị công suất cao

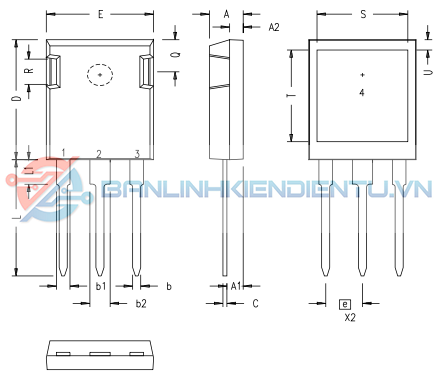

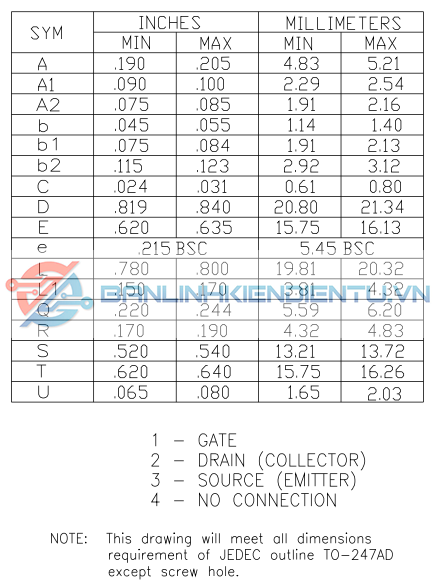

Kích thước IXFH46N65X2

Cách đo kiểm IXFH46N65X2

1. Với đồng hồ vạn năng:

   • Không cấp áp Gate: Drain-Source không dẫn

   • Cấp áp Gate ~10V: Drain-Source dẫn (kiểm tra dẫn kênh)

   • Kiểm tra diode body bằng đo chiều ngược giữa Drain và Source

2. Với máy phân tích bán dẫn:

   • Đo điện tích cổng (Qg), thời gian bật/tắt (td(on)/td(off))

   • Đánh giá tổn thất và điện dung trong mạch thật

Xem thêm các Mosfet khác tại đây

Datasheet IXFH46N65X2
