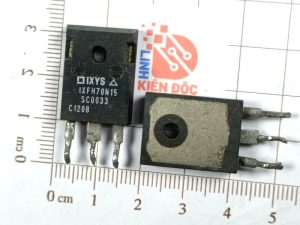

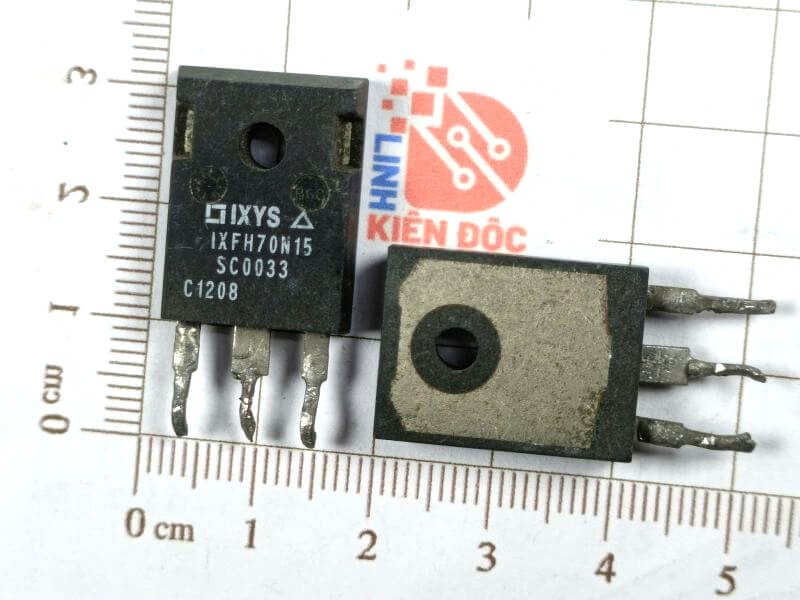

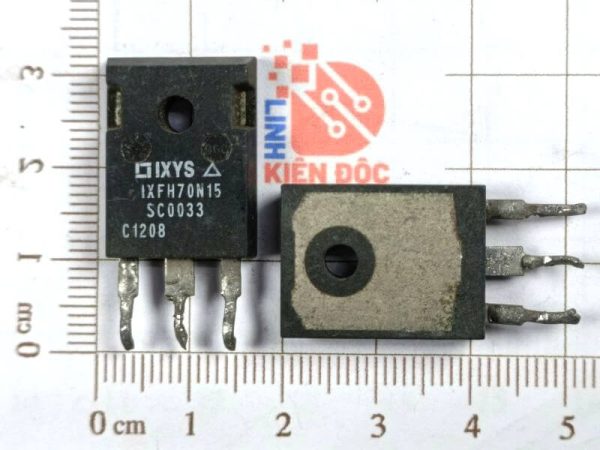

IXFH70N15 70N15 Mosfet Transistor 150V 70A TO-247 tháo máy

Giới thiệu chung IXFH70N15

IXFH70N15 là MOSFET kênh N loại công suất, dùng trong các ứng dụng đòi hỏi dòng lớn và điện áp cao. Nó có khả năng chịu được điện áp lên tới 150V và dòng liên tục tới 70A, với trở kháng dẫn thấp và tốc độ chuyển mạch nhanh.

Đặc điểm nổi bật IXFH70N15

• Điện áp Drain-Source (Vds) tối đa: 150V

• Dòng Drain liên tục (Id): 70A

• Rds(on) rất thấp: khoảng 0.019 Ohm (ở Vgs = 10V)

• Tốc độ chuyển mạch nhanh, tổn hao thấp

• Có khả năng chống chịu nhiệt cao

• Tương thích với các hệ thống điều khiển logic mức thấp

• Đóng gói TO-247 dễ gắn tản nhiệt, phù hợp cho ứng dụng công suất

Ứng dụng IXFH70N15

• Bộ nguồn xung (SMPS)

• Inverter trong năng lượng mặt trời

• Điều khiển động cơ DC hoặc AC

• Ứng dụng hàn điện tử (welding)

• UPS (bộ lưu điện)

• Bộ chuyển đổi DC-DC và DC-AC

• Hệ thống điện công nghiệp và tự động hóa

Cấu tạo IXFH70N15

• Là MOSFET kênh N với cấu trúc trench hoặc planar.

• Vỏ TO-247, thích hợp để tản nhiệt tốt.

• Gồm ba chân: Drain (D), Gate (G) và Source (S).

• Cấu trúc bên trong gồm nhiều tế bào MOS song song để tăng dòng tải.

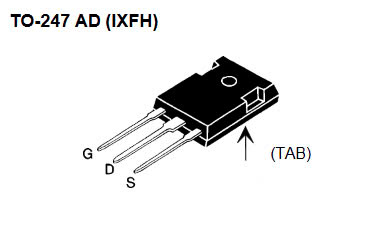

Sơ đồ chân IXFH70N15

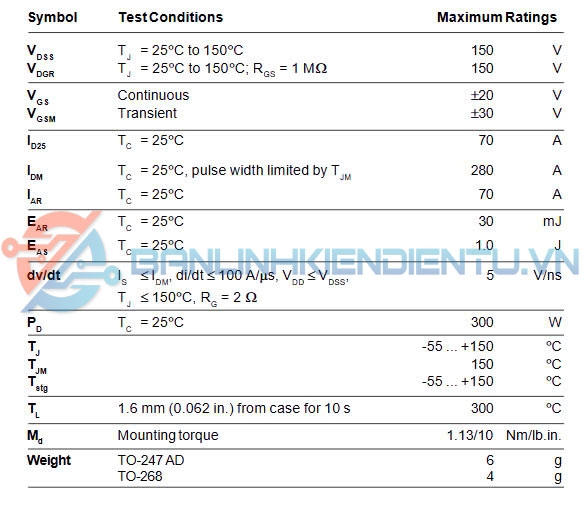

Thông số kỹ thuật cơ bản:

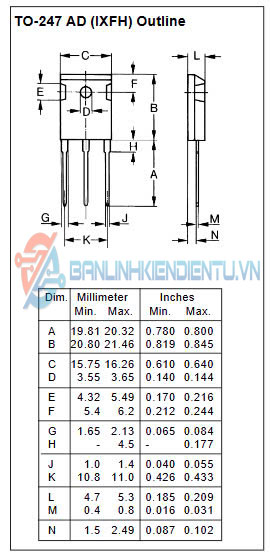

Kích thước IXFH70N15

Datasheet IXFH70N15
