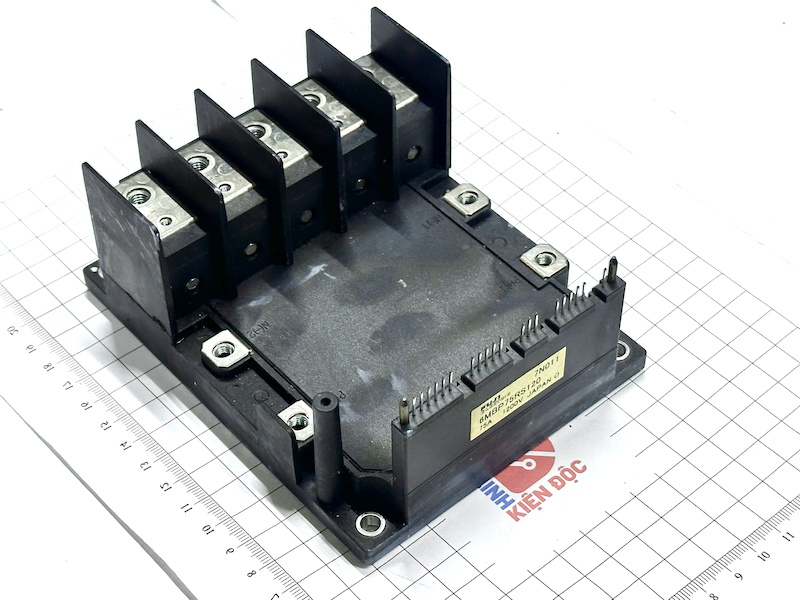

6MBP75RS120 IGBT 75A 1200V Tháo máy

1. Giới thiệu

Module 6MBP75RS120 là một IGBT Intelligent Power Module (IPM) công suất trung bình, được sử dụng phổ biến trong các hệ thống điều khiển động cơ và biến tần công nghiệp. Với khả năng chịu điện áp lên tới 1200V và dòng định mức 75A, module này mang lại hiệu suất cao, tổn hao thấp và độ tin cậy lớn. Phiên bản “tháo máy” nghĩa là linh kiện được lấy ra từ thiết bị cũ, thường vẫn còn hoạt động tốt nếu được kiểm tra kỹ trước khi sử dụng.

2. Đặc điểm nổi bật

• Tích hợp 6 transistor IGBT và diode hồi tiếp (freewheel diode) trong cùng một khối.

• Có sẵn mạch điều khiển và bảo vệ nội bộ: bảo vệ quá dòng, quá nhiệt và điện áp thấp.

• Hiệu suất chuyển mạch cao, giảm tổn hao năng lượng trong quá trình hoạt động.

• Thiết kế dạng Intelligent Power Module (IPM) giúp đơn giản hóa mạch điều khiển.

• Độ ổn định và độ tin cậy cao, phù hợp cho môi trường làm việc công nghiệp.

• Dễ lắp đặt và thay thế, dạng module có tấm đế kim loại hỗ trợ tản nhiệt tốt.

3. Thông số kỹ thuật chính

• Model: 6MBP75RS120

• Cấu trúc: 3-phase inverter module (6 IGBT + diode + mạch bảo vệ)

• Dòng cực đại (Collector Current): 75A

• Điện áp chịu đựng cực đại (Collector-Emitter Voltage): 1200V

• Điện áp điều khiển (Gate-Emitter Voltage): ±20V

• Tần số chuyển mạch: khoảng 20kHz

• Nhiệt độ hoạt động: -20°C đến +125°C

• Mạch bảo vệ tích hợp:

  • Quá dòng (OCP)

  • Quá nhiệt (OTP)

  • Điện áp thấp nguồn điều khiển (UVLO)

• Kiểu vỏ: Dạng module nhựa có tấm đế kim loại tản nhiệt

• Trọng lượng: Khoảng 250–300g

4. Ứng dụng

• Biến tần điều khiển động cơ ba pha.

• Bộ truyền động servo trong máy CNC, robot, máy dệt, v.v.

• Bộ lưu điện (UPS) công suất trung bình.

• Hệ thống thang máy, điều hòa, HVAC và các thiết bị tự động công nghiệp.

• Các ứng dụng yêu cầu hiệu suất chuyển mạch cao, tổn hao thấp và độ tin cậy ổn định.
