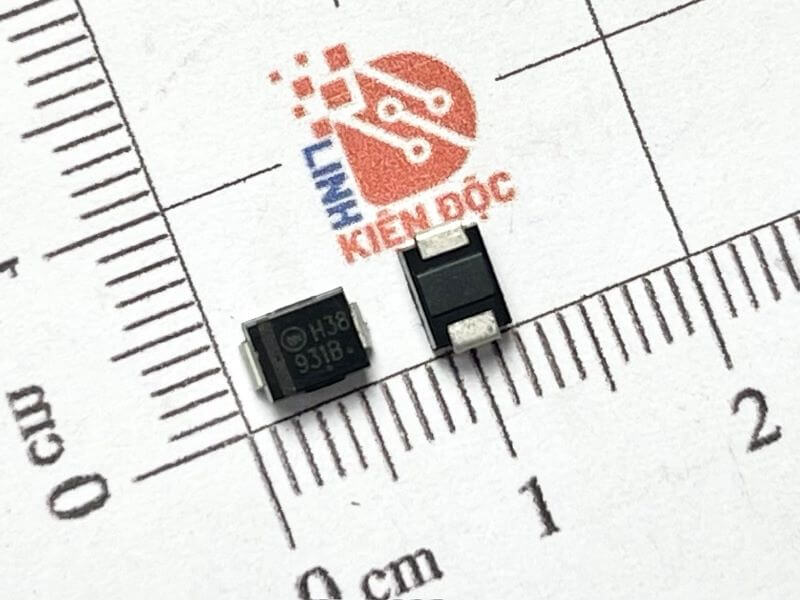

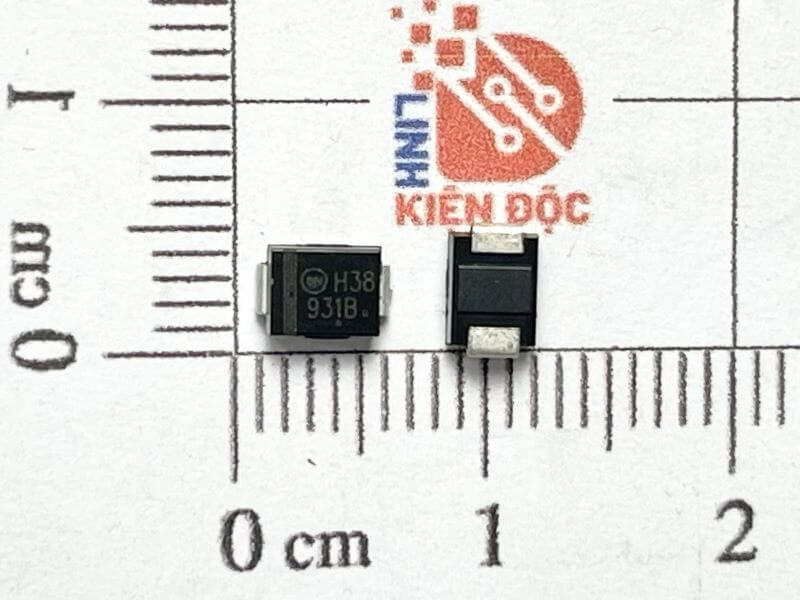

1SMB5931B kí hiệu 931B Diode Zenner SMD 18V 3W DO-214AA

Giới thiệu về 1SMB5931B

1SMB5931B là một diode Zener công suất cao với khả năng ổn định điện áp danh định 18V và công suất lên đến 3W. Đây là loại diode Zener thuộc gói SMB (Surface Mount DO-214AA), đặc biệt phù hợp cho các ứng dụng yêu cầu bảo vệ và ổn định điện áp với công suất lớn hơn các diode Zener công suất thấp.

Đặc điểm 1SMB5931B

• Điện áp Zener 18V:
  • Điện áp ổn định danh định của diode là 18V, phù hợp với các ứng dụng đòi hỏi mức điện áp cố định này trong chế độ phân cực ngược.
• Công suất cao 3W:
  • Công suất tiêu tán tối đa là 3W, cho phép diode này chịu được mức công suất lớn hơn, thích hợp cho các mạch công suất cao hoặc ứng dụng công nghiệp.
• Dạng gói SMB:
  • Gói SMB (DO-214AA) với kích thước nhỏ gọn dành cho lắp ráp bề mặt (SMD), giúp dễ tích hợp trên các mạch in mà vẫn có khả năng chịu được công suất lớn.
• Khả năng bảo vệ quá áp:
  • Khả năng ổn định điện áp cao, bảo vệ mạch khỏi các xung quá áp và bảo vệ các linh kiện nhạy cảm khác.

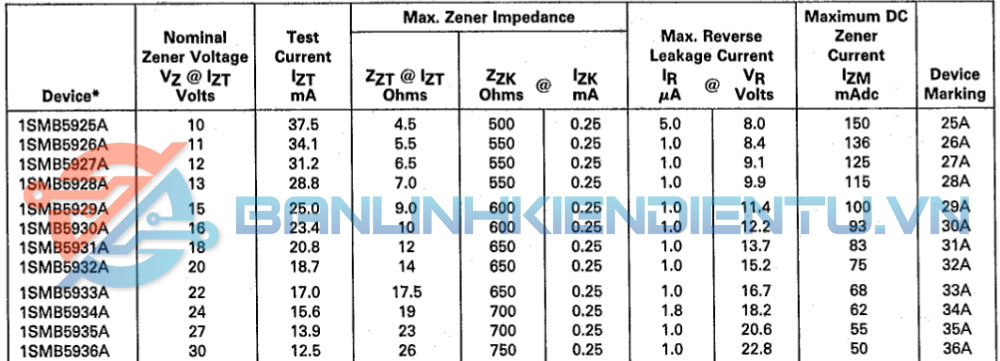

Thông số kỹ thuật 1SMB5931B

• Điện áp Zener: 18V
• Công suất tiêu thụ tối đa: 3W
• Dòng điện Zener (Iz): Khoảng 20.8mA
• Điện trở nhiệt: 0.34°C/mW
• Dải nhiệt độ hoạt động: -65°C đến +150°C

Ứng dụng 1SMB5931B

• Ổn định điện áp trong thiết bị công suất cao:
  • Phù hợp cho các ứng dụng yêu cầu ổn định điện áp cao với công suất lớn, như các mạch điện công nghiệp hoặc thiết bị y tế.
• Mạch bảo vệ quá áp:
  • Được dùng để bảo vệ các mạch nhạy cảm khỏi các xung đột ngột về điện áp, bảo vệ các linh kiện trong trường hợp điện áp tăng cao bất ngờ.
• Các mạch nguồn công suất lớn:
  • Sử dụng trong các mạch nguồn cung cấp điện cho hệ thống yêu cầu ổn định và công suất tiêu thụ lớn, đặc biệt trong các thiết bị yêu cầu độ bền và khả năng chịu tải.

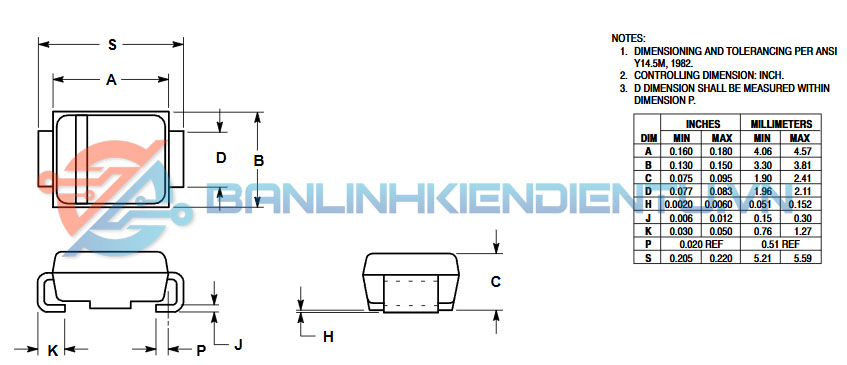

Kích thước 1SMB5931B

Xem thêm những sản phẩm Diode khác tại đây

Datasheet 1SMB5931B
