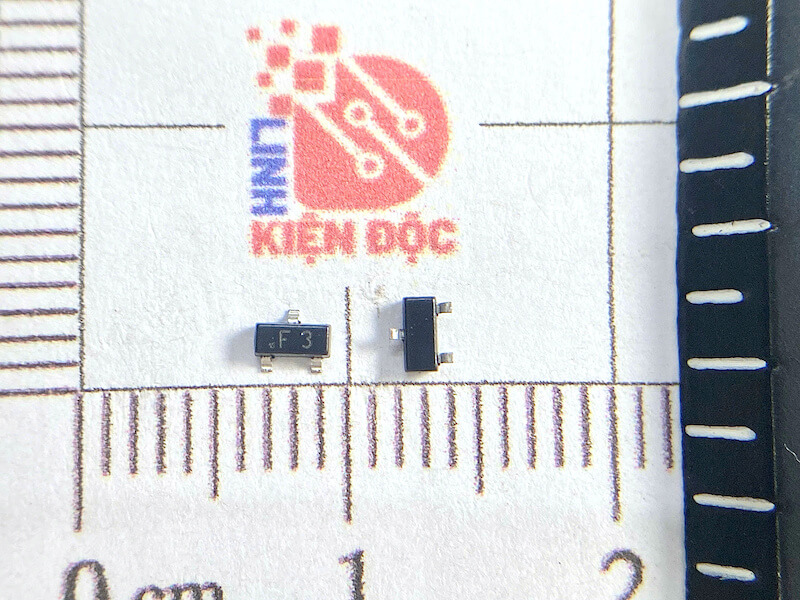

1SS193 (F3) SOT-23 Plastic-Encapsulated Diodes 0.1A/80V

Giới thiệu về 1SS193

1SS193 là một diode Schottky được sản xuất bởi Sanken Electric Co., thiết kế với các tính năng đặc biệt giúp cung cấp hiệu suất cao và giảm thiểu các tổn thất năng lượng trong các mạch điện. Loại diode này thường được sử dụng trong các ứng dụng yêu cầu dòng điện thấp và điện áp thấp, đặc biệt là trong các thiết bị điện tử tiêu dùng và hệ thống điện tử công suất.

Đặc điểm 1SS193

• Điện áp ngược tối đa:
  • 80V, điều này làm cho diode này phù hợp với các ứng dụng cần xử lý điện áp thấp đến trung bình.
• Dòng điện điều khiển cao:
  • 0.1A (100mA), cho phép diode này xử lý các dòng điện nhỏ, phù hợp cho các mạch điều khiển và bảo vệ.
• Công nghệ Schottky:
  • Điện áp rơi thấp (thường chỉ khoảng 0.2V-0.4V khi dẫn dòng), giúp giảm tổn thất năng lượng và tiết kiệm năng lượng trong các mạch chuyển mạch.
• Thời gian phục hồi nhanh:
  • Diode Schottky có khả năng phục hồi nhanh, giúp cải thiện hiệu suất trong các ứng dụng yêu cầu tốc độ chuyển mạch nhanh.
• Kích thước nhỏ gọn:
  • Đóng gói SOT-23, rất phù hợp cho các mạch điện tử yêu cầu không gian nhỏ và tiết kiệm chi phí.

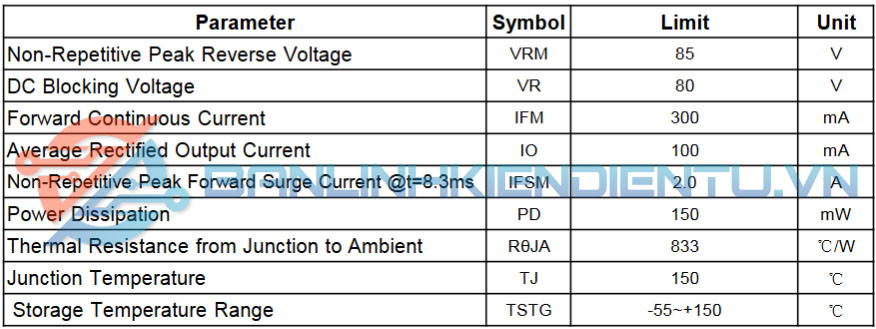

Thông số kỹ thuật 1SS193

Ứng dụng 1SS193

• Nguồn điện chuyển mạch:
  • Được sử dụng trong các mạch chuyển mạch hoặc các nguồn điện DC-DC, giúp giảm tổn thất năng lượng trong quá trình chuyển mạch.
• Bảo vệ ngược dòng:
  • Sử dụng để bảo vệ các mạch điện khỏi hiện tượng ngược dòng, như trong các bộ nguồn hoặc mạch bảo vệ.
• Mạch chỉnh lưu:
  • Thường được sử dụng trong các ứng dụng chỉnh lưu để đảm bảo dòng điện đi theo một hướng xác định.
• Các mạch điện tử tiêu dùng:
  • Được sử dụng trong các mạch điện tử như nguồn điện cho các thiết bị điện tử tiêu dùng hoặc các thiết bị đếm dòng, mạch bảo vệ pin, hoặc mạch điều khiển.

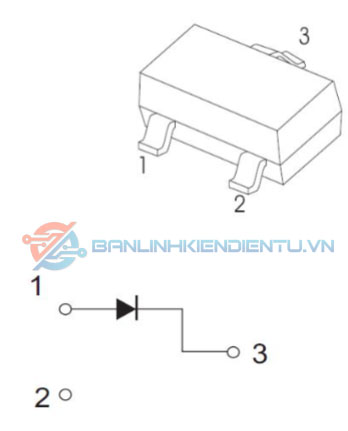

Sơ đồ chân 1SS193

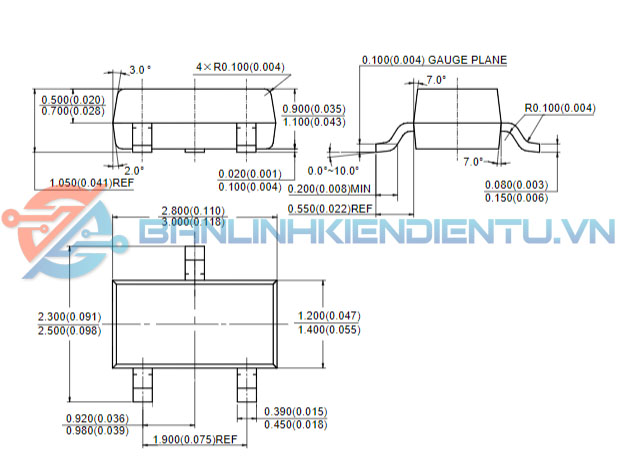

Kích thước 1SS193

Xem thêm: Nhiều sản phẩm Diode khác tại đây

Datasheet 1SS193
