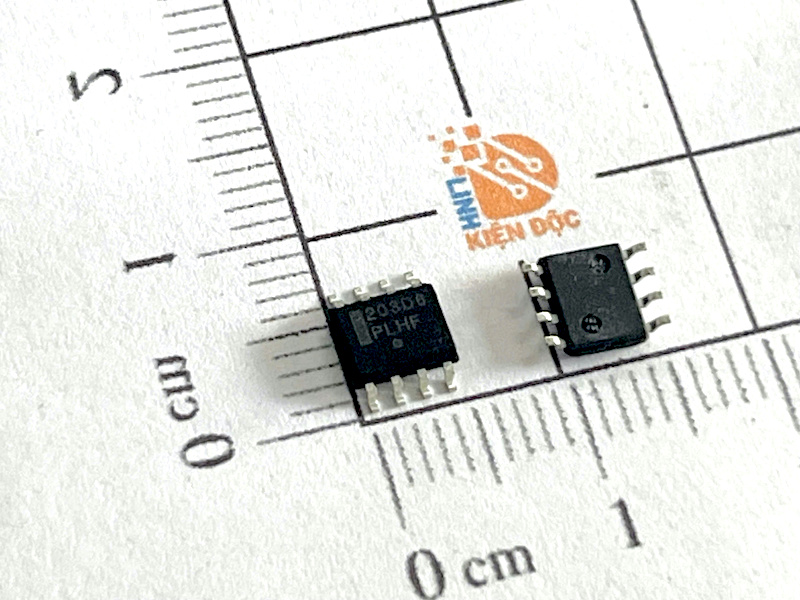

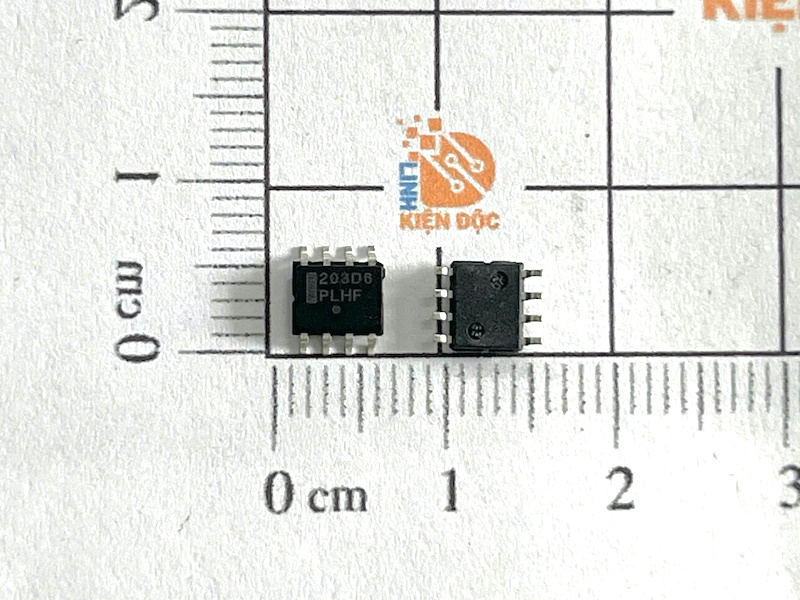

203D6, NCP1203D60R2G IC Chuyên Dụng SOP-8

Giới thiệu về IC NCP1203

NCP1203 đại diện cho một bước tiến lớn hướng tới Nguồn điện Switchmode siêu nhỏ gọn và là ứng cử viên tuyệt vời để thay thế các thiết bị UC384X. Nhờ Công nghệ điện áp cực cao SMARTMOS độc quyền, mạch cho phép triển khai bộ chuyển đổi AC−DC ngoại tuyến hoàn chỉnh, bộ sạc pin và SMPS công suất cao với ít thành phần bên ngoài. Với cấu trúc bên trong hoạt động ở tần số chuyển mạch cố định 40 kHz, 60 kHz hoặc 100 kHz, bộ điều khiển có FET khởi động điện áp cao đảm bảo trình tự khởi động sạch và không bị mất. Điều khiển chế độ dòng điện của nó tự nhiên cung cấp khả năng nhạy âm thanh tốt và khả năng điều khiển xung theo xung vốn có. Khi điểm đặt dòng điện giảm xuống dưới một giá trị nhất định, ví dụ: nhu cầu công suất đầu ra giảm, IC tự động vào chế độ chu kỳ bỏ qua và cung cấp hiệu suất được cải thiện ở tải nhẹ trong khi cung cấp hiệu suất tuyệt vời trong điều kiện chờ. Vì điều này xảy ra ở dòng điện đỉnh thấp có thể điều chỉnh của người dùng, nên không có tiếng ồn âm thanh nào xảy ra. NCP1203 cũng bao gồm một mạch bảo vệ hiệu quả, khi có điều kiện quá tải đầu ra, sẽ vô hiệu hóa các xung đầu ra trong khi thiết bị vào chế độ bùng phát an toàn, cố gắng khởi động lại. Khi mặc định đã biến mất, thiết bị sẽ tự động phục hồi. Cuối cùng, chế độ tắt nhiệt độ với độ trễ giúp xây dựng nguồn điện an toàn và mạnh mẽ.

Đặc trưng kỹ thuật

• • Có sẵn các gói không chì
  • Nguồn dòng khởi động điện áp cao
  • Tự động phục hồi Bảo vệ ngắn mạch đầu ra bên trong

• Công suất chờ không tải cực thấp
• Chế độ dòng điện với khả năng bỏ qua chu kỳ có thể điều chỉnh
• Phủ cạnh trước bên trong
• Khả năng dòng điện cực đại 250 mA
• Tần số cố định bên trong ở 40 kHz, 60 kHz và 100 kHz
• Kết nối bộ ghép quang trực tiếp
• Khóa điện áp thấp ở 7,8 V
• Tương thích chân cắm với NCP1200

Thông số kỹ thuật

Sơ đồ cấu tạo

Sơ đồ chân

Ứng dụng

Kích thước IC NCP1203

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet NCP1203
