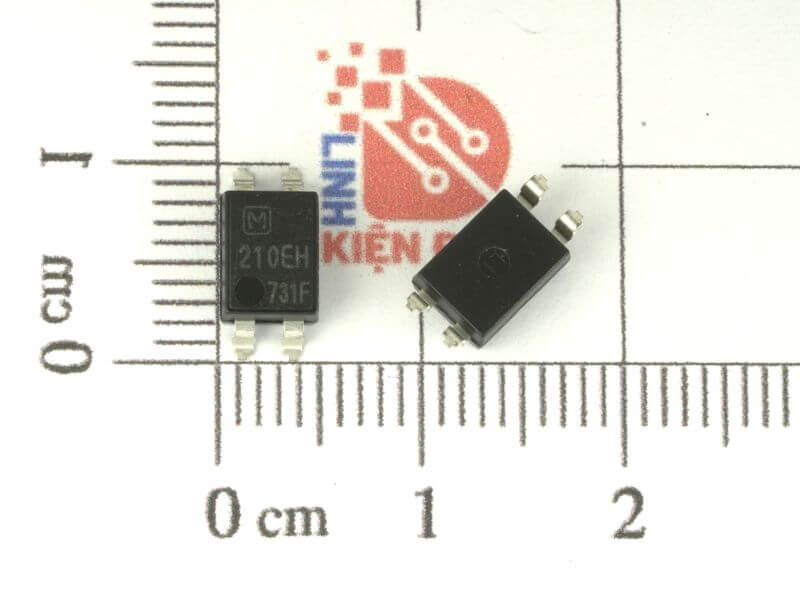

210EH PhotoMOS Relay SOP-4

Giới thiệu chung

AQY210EH là rơ-le bán dẫn PhotoMOS loại 1 kênh, Form A. Thiết bị sử dụng công nghệ cách ly quang kết hợp MOSFET để đóng/ngắt tải mà không dùng tiếp điểm cơ khí, cho độ tin cậy cao, tuổi thọ dài và hoạt động êm.

Đặc điểm

• Điện áp cách ly cao tới 5.000 V

• Kích thước nhỏ gọn, đóng gói SOP-4

• Điều khiển được tín hiệu analog mức thấp với điện áp đóng rất nhỏ

• Độ nhạy cao, điện trở ON thấp (khoảng 25 Ω)

• Dòng rò trạng thái OFF cực thấp (100 pA ở 350 V)

• Không phát sinh tia lửa điện, chống nhiễu tốt

Cấu tạo

• LED hồng ngoại đầu vào để phát tín hiệu quang

• Cặp MOSFET đầu ra để đóng/ngắt tải

• Mạch cách ly quang giữa đầu vào và đầu ra

• Vỏ nhựa chịu nhiệt, cách điện tốt

• Chân kim loại mạ thiếc, dễ hàn

Sơ đồ cấu tạo

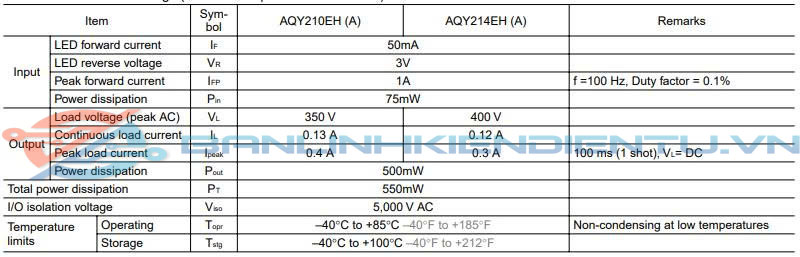

Thông số kỹ thuật

Kích thước

Ứng dụng

• Modem và thiết bị viễn thông

• Thiết bị an ninh và cảm biến

• Mạch đo lường tín hiệu yếu

• Hệ thống điều khiển công nghiệp

• Đóng/ngắt tín hiệu không tiếp điểm
