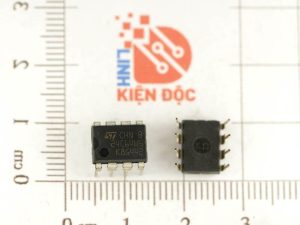

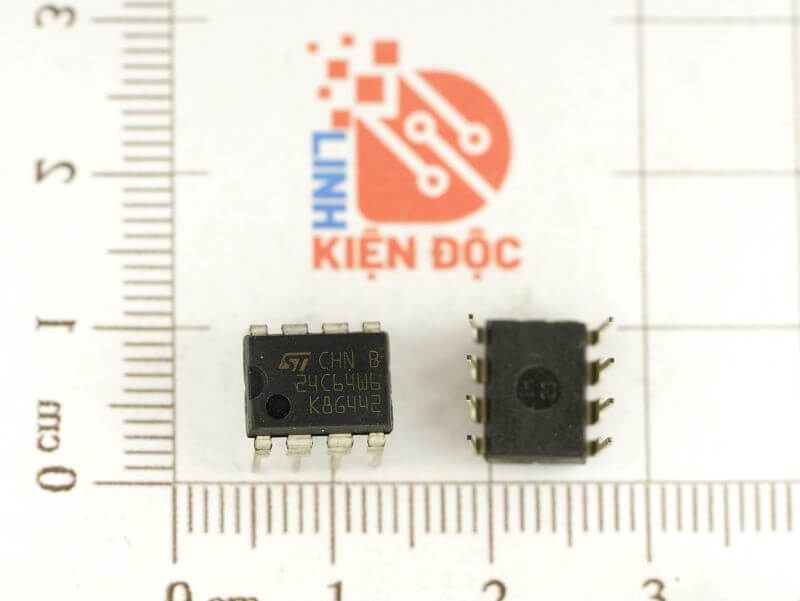

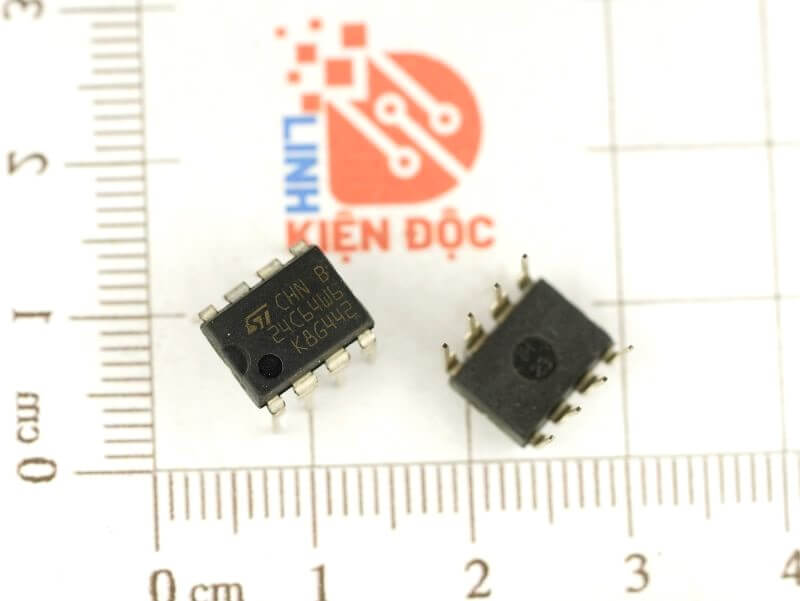

24C64W6 24C64 M24C64 IC EEPROM DIP-8

Giới thiệu về IC 24C64

24C64 (8192 x 8 bit) là thiết bị bộ nhớ lập trình có thể xóa bằng điện (EEPROM) tương thích với I2C. I2C sử dụng giao diện nối tiếp hai dây, bao gồm đường dữ liệu hai chiều và đường xung nhịp. Các thiết bị mang mã Nhận dạng loại thiết bị 4 bit tích hợp (1010) theo định nghĩa bus I2C. Thiết bị hoạt động như một thiết bị phụ trong giao thức I2C, với tất cả các hoạt động bộ nhớ được đồng bộ hóa bởi xung nhịp này. Các hoạt động Đọc và Ghi được khởi tạo bởi điều kiện Bắt đầu, được tạo bởi bus master. Khi ghi dữ liệu vào bộ nhớ, thiết bị chèn một bit xác nhận trong thời gian bit thứ 9, sau khi truyền 8 bit của bus master. Khi dữ liệu được bus master đọc, busmaster xác nhận đã nhận được byte dữ liệu theo cùng một cách. Việc truyền dữ liệu được kết thúc bằng điều kiện Dừng sau khi Xác nhận để Ghi và sau khi Không Xác nhận để Đọc.

Đặc trưng kỹ thuật

• Giao diện nối tiếp I2C hai dây hỗ trợ giao thức 400kHz
• Điện áp cung cấp đơn: 2,5 đến 5,5V cho M24C64-W
• Đầu vào điều khiển ghi
• BYTE và GHI TRANG (tối đa 32 Byte)
• Chế độ ĐỌC NGẪU NHIÊN và TUẦN TỰ
• Chu kỳ lập trình tự động định thời gian
• Tăng địa chỉ tự động
• Bảo vệ ESD/Latch-Up nâng cao
• Hơn 1 triệu chu kỳ xóa/ghi
• Lưu giữ dữ liệu hơn 40 năm

Thông số kỹ thuật

Sơ đồ khối chức năng

Sơ đồ chân

Kích thước IC 24C64

Xem thêm: Nhiều sản phẩm IC nguồn khác

Datasheet 24C64
