2561 2561A PS2561, NEC2561 Opto DIP-4

GIỚI THIỆU CHUNG

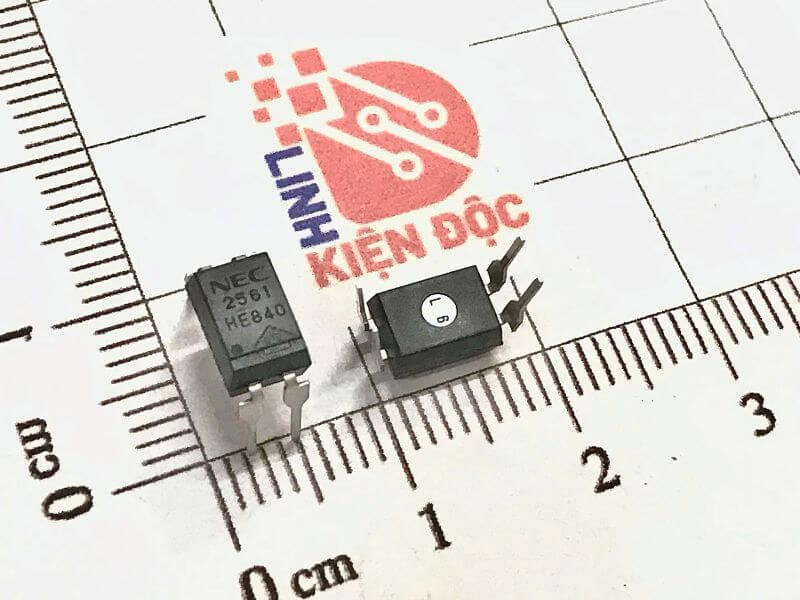

PS2561, còn gọi là 2561A, NEC2561 là IC opto cách ly 1 kênh, sử dụng LED hồng ngoại và transistor quang, đóng gói dạng DIP-4 xuyên lỗ, chuyên dùng trong các mạch cách ly tín hiệu điều khiển – tải. Sản phẩm được sử dụng rộng rãi trong PLC, nguồn switching, vi điều khiển, Arduino, mạch relay công suất…

KHÁI NIỆM – PS2561 / 2561A / NEC2561

• Là Photocoupler (opto transistor), dùng để cách ly tín hiệu điều khiển điện áp thấp khỏi phần mạch tải điện áp cao.

• Bên trong gồm 1 LED hồng ngoại và 1 transistor nhận sáng.

• Khi có dòng kích LED → transistor dẫn → tạo tín hiệu đầu ra → cách ly hoàn toàn về điện giữa 2 mạch.

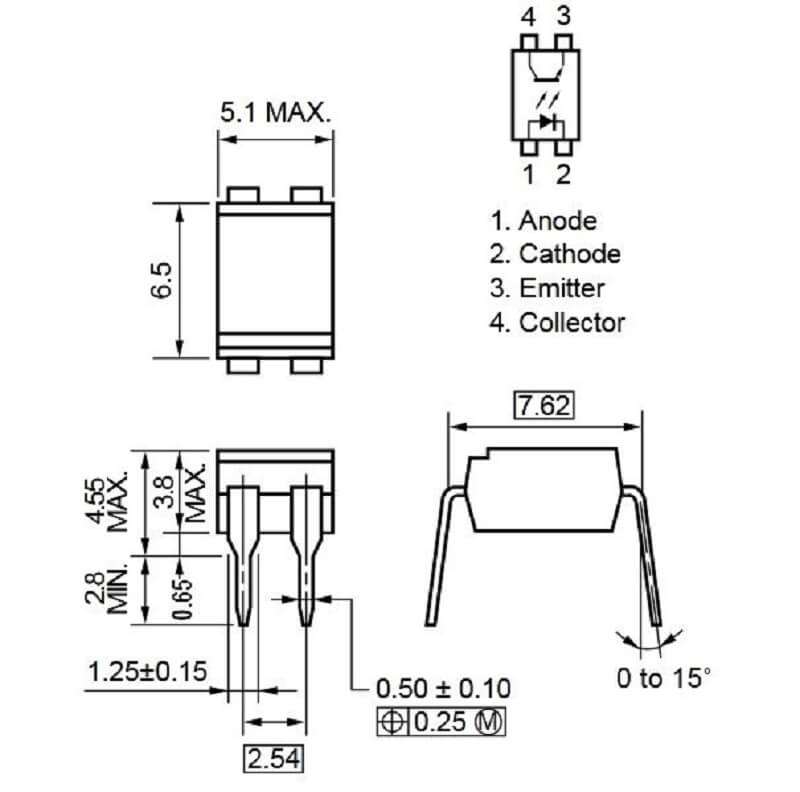

Kích thước PS2561-1

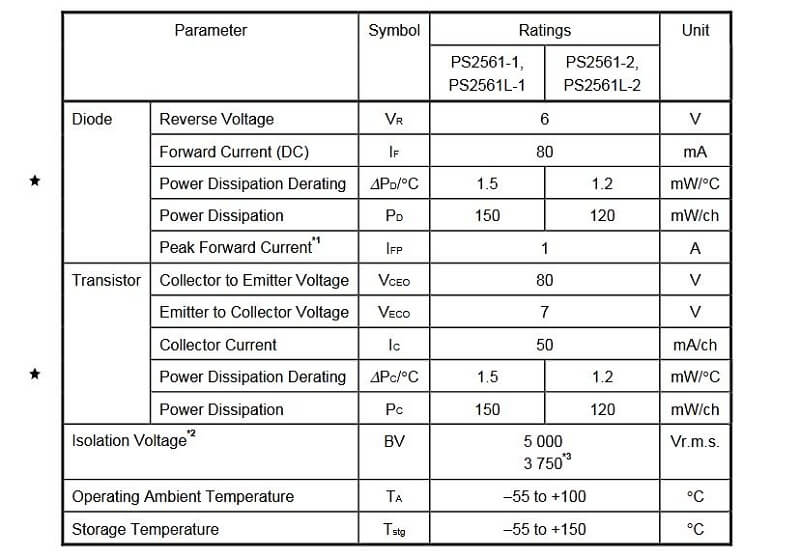

Bảng thông số PS2561-1

NGUYÊN LÝ HOẠT ĐỘNG – PS2561

• Khi có điện áp kích thích (thường 5–10mA) tại chân LED, LED sẽ phát ra ánh sáng hồng ngoại.

• Ánh sáng này tác động vào transistor quang nội bộ, làm transistor dẫn dòng từ Collector → Emitter.

• Vì ánh sáng là trung gian, không có kết nối điện vật lý giữa input và output, đảm bảo cách ly an toàn.

CHỨC NĂNG – PS2561 / 2561A

• Cách ly tín hiệu điều khiển – mạch công suất, bảo vệ vi điều khiển hoặc IC logic.

• Truyền tín hiệu sạch, chống nhiễu điện áp và dòng điện đột biến.

• Điều khiển relay, MOSFET, Triac, SSR… thông qua tín hiệu dòng nhỏ.

• Giảm nguy cơ hư hỏng MCU khi mạch tải bị sự cố.

ỨNG DỤNG – PS2561 / NEC2561 / 2561A DIP-4

• Arduino, STM32, ESP32…: Cách ly mạch cảm biến hoặc relay

• Nguồn xung (SMPS), Inverter, UPS: Cách ly điều khiển – MOSFET

• PLC công nghiệp, vi điều khiển điều khiển tải

• Thiết bị y tế, dân dụng, chống nhiễu tín hiệu logic

• Relay module, board chống giật, mạch bảo vệ nguồn
