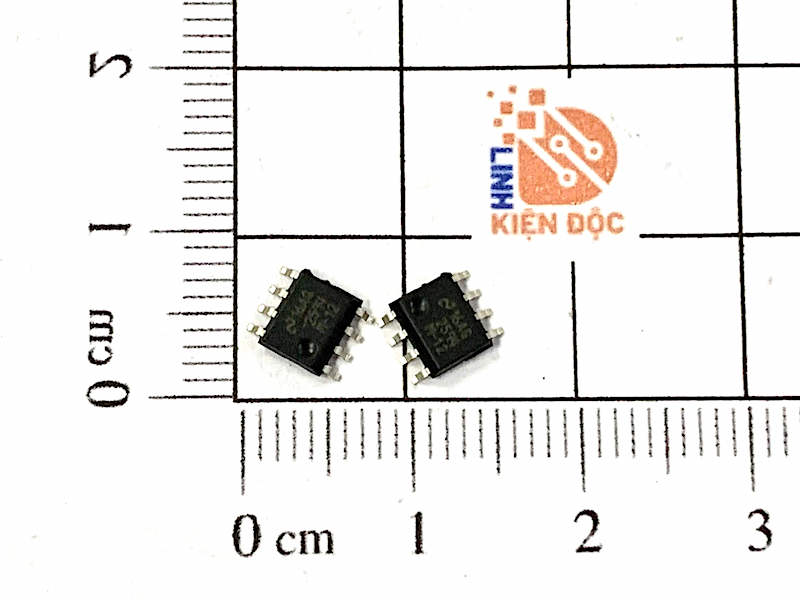

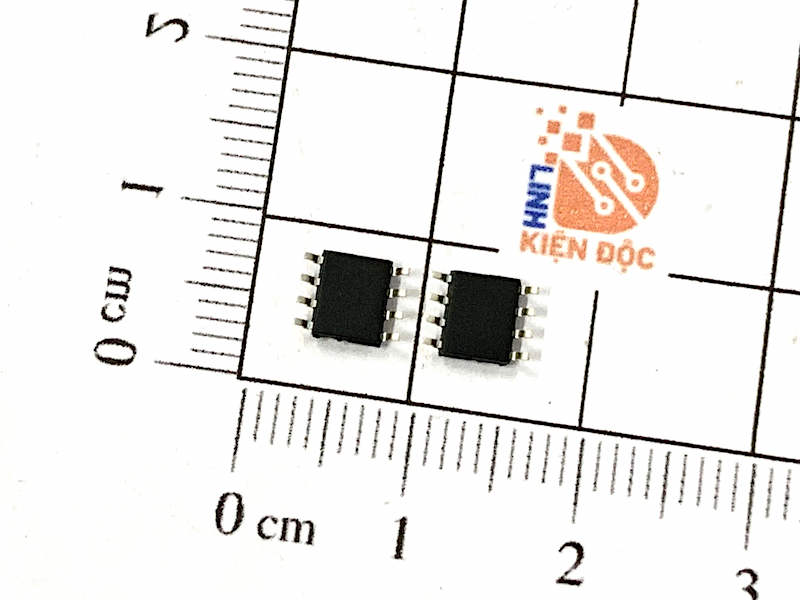

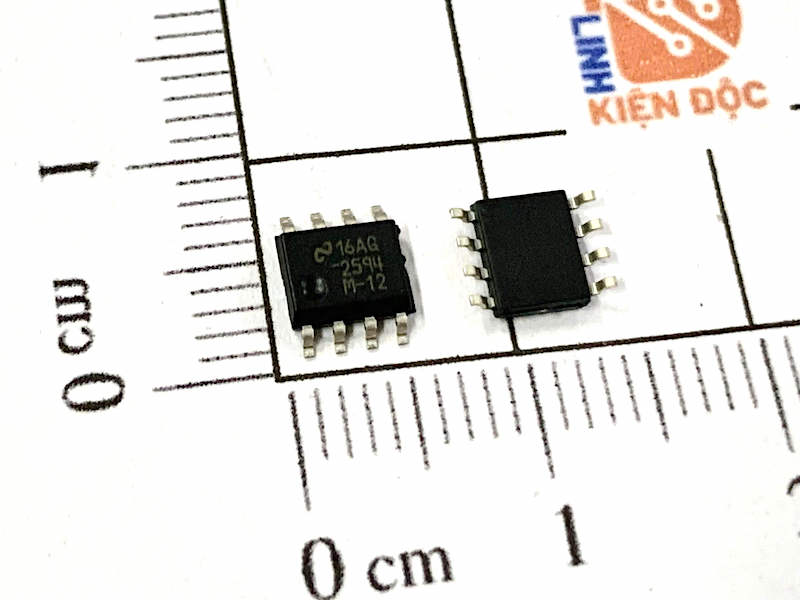

Giới thiệu IC LM2594M-12

• Loạt bộ điều chỉnh LM2594xx là nguyên khối mạch tích hợp cung cấp tất cả các chức năng hoạt động cho một bộ điều chỉnh chuyển mạch bước xuống (buck), có khả năng tải 0,5-A với dòng và tải tuyệt vời. Các thiết bị này có sẵn ở đầu ra cố định điện áp 3,3 V, 5 V, 12 V và đầu ra có thể điều chỉnh Yêu cầu số lượng bên ngoài tối thiểu các thành phần này, các bộ điều chỉnh này rất dễ sử dụng và có tính năng bù tần số bên trong, bộ dao động tần số cố định, dòng và tải được cải thiện quy định kỹ thuật.
• Sản phẩm mới, LMR36506, giảm giá BOM chi phí, hiệu quả cao hơn và kích thước giải pháp nhỏ hơn với nhiều tính năng khác.

Đặc trưng của IC LM2594M-12

• Sản phẩm mới có sẵn: LMR36506 3-V đến 65-V.Bộ chuyển đổi buck đồng bộ siêu nhỏ 0,6-A
• Các phiên bản đầu ra 3,3-V, 5-V, 12-V và có thể điều chỉnh
• Phạm vi điện áp đầu ra phiên bản có thể điều chỉnh: 1,2 V đến 37 V (57-V cho phiên bản HV), tối đa ± 4% quá dòng và điều kiện tải

• Có sẵn SOIC 8 chân gắn trên bề mặt và 8 chân PDIP
• Đảm bảo dòng điện đầu ra 0,5-A
• Dải điện áp đầu vào lên đến 60 V
• Chỉ yêu cầu bốn thành phần bên ngoài
• Bộ dao động nội tần số cố định 150-kHz
• Khả năng tắt TTL
• Chế độ chờ công suất thấp, IQ thường 85 μA
• Hiệu quả cao
• Sử dụng cuộn cảm tiêu chuẩn có sẵn
• Ngắt nhiệt và bảo vệ giới hạn dòng điện
• Bắt đầu thiết kế WEBENCH với LM2594HV

Các ứng dụng của IC LM2594M-12

• Bộ điều chỉnh bước xuống (buck) hiệu quả cao đơn giản
• Bộ điều chỉnh trước hiệu quả cho bộ điều chỉnh tuyến tính
• Bộ điều chỉnh chuyển mạch trên thẻ
• Bộ chuyển đổi tích cực sang âm tính

Cấu hình và chức năng chân của IC LM2594M-12

Kích thước của IC LM2594M-12
