2SA1490 Transistor TO-3P 8A 120V 80W Tháo Máy chính hãng
10,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Giới thiệu chung 2SA1490
Transistor 2SA1490 (A1490) là một transistor công suất loại PNP thường được sử dụng trong các ứng dụng âm thanh, khuếch đại công suất, và nguồn tuyến tính. Đây là linh kiện khá phổ biến trong các mạch khuếch đại công suất đầu ra (output stage) của ampli audio.

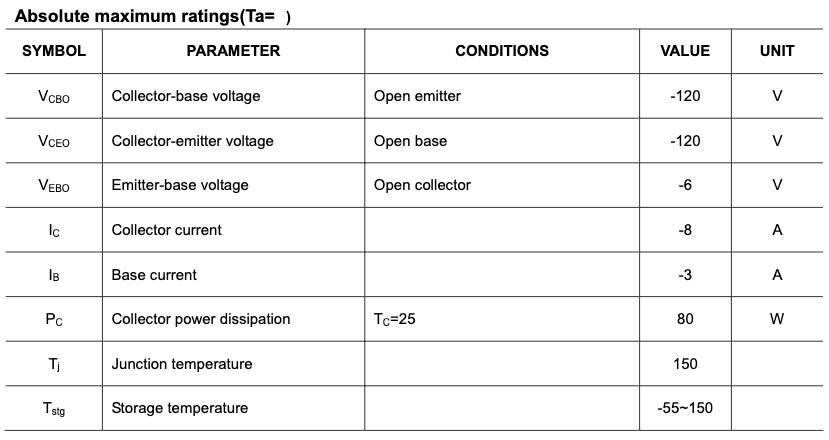

Thông số kỹ thuật chính 2SA1490
Đặc điểm nổi bật 2SA1490
-
Công suất cao (80W): Phù hợp với các mạch yêu cầu dòng điện lớn và khả năng tản nhiệt tốt.
-
Dòng điện cao (8A): Hoạt động ổn định trong các mạch công suất.
-
Tốc độ chuyển mạch trung bình (fT ~30 MHz): Phù hợp với âm thanh và các ứng dụng nguồn tuyến tính.
-
TO-3P Package: Kích thước lớn, tản nhiệt tốt, dễ gắn vào khung nhôm tản nhiệt (heatsink).
-
Dùng trong mạch đối xứng: Kết hợp với 2SC3854 (hoặc tương đương NPN) trong mạch push-pull ampli.

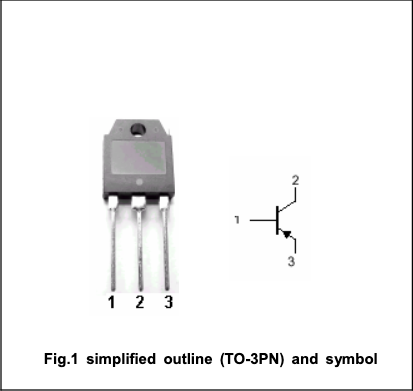

Sơ đồ chân 2SA1490

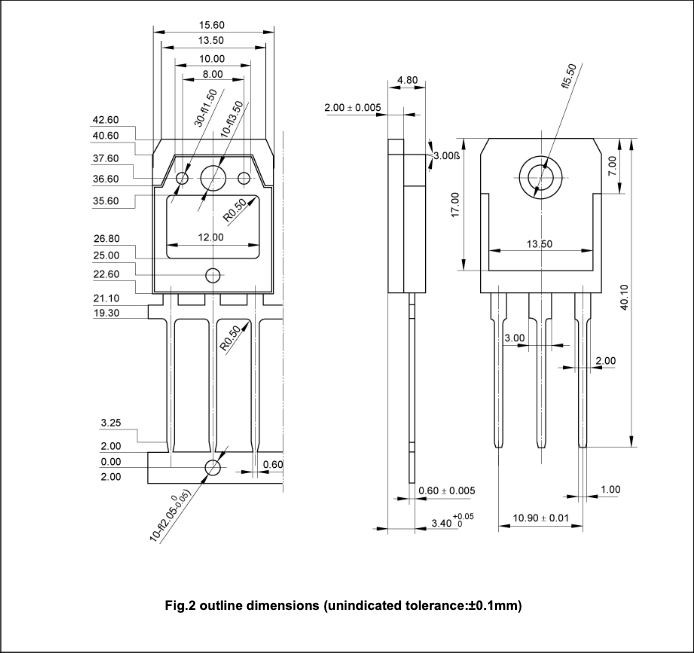

Kích thước 2SA1490
Ứng dụng tiêu biểu 2SA1490
| Lĩnh vực | Ứng dụng |
|---|---|
| Âm thanh (Audio) | Khuếch đại công suất, ampli Hi-Fi, ampli công suất |
| Nguồn tuyến tính | Bộ nguồn DC ổn định dòng cao |
| Điều khiển động cơ nhỏ | Dùng trong mạch điều khiển tuyến tính |
| UPS / Inverter | Làm phần tử khuếch đại dòng điện đầu ra |
| Dự án DIY | Ampli bán dẫn, bộ khuếch đại công suất loa DIY |
Lưu ý khi sử dụng 2SA1490
-
Cần tản nhiệt tốt: Gắn vào heatsink hoặc tản nhiệt nhôm lớn, có thể dùng keo/dán cách nhiệt.
-
Ghép với transistor NPN tương ứng: Khi thiết kế mạch đối xứng, nên ghép với transistor như 2SC3854 hoặc tương đương.
-
Kiểm tra phân cực đúng PNP: Chân emitter của transistor PNP thường nối với điện áp âm (so với cực collector).
-
Bảo vệ quá dòng/quá áp: Cần dùng diode bảo vệ hoặc mạch soft-start để kéo dài tuổi thọ transistor.
