2SA1744 A1744 Transistor 15A/100V/ 30W TO-220F hàng chính hãng

banlinhkiendientu.com chuyên cung cấp Transistor 2SA1744 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu

2SA1744 là một bóng bán dẫn điện được phát triển cho tốc độ cao chuyển đổi và có hFE cao ở VCE thấp (sat). Transistor này là lý tưởng để sử dụng làm trình điều khiển trong bộ chuyển đổi và bộ truyền động DC/DC. Ngoài ra, một gói loại cách nhiệt nhỏ được đúc bằng nhựa góp phần gắn kết mật độ cao và giảm gắn kết trị giá.

Mô tả

• Chỉ định loại: 2SA1744
• Chất liệu Transistor: Si
• Phân cực: PNP
• Tản điện tối đa của bộ thu (Pc): 30 W
• Điện áp cơ sở Collector tối đa |Vcb|: 100 V
• Điện áp cực thu-phát tối đa |Vce|: 80 V
• Điện áp cực đại của bộ phát |Veb|: 3 V
• Dòng thu tối đa |Ic max|: 15 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 175 ° C
• Tần số chuyển tiếp (ft): 80 MHz
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 140
• Hệ số tiếng ồn, dB: –

Mô tả

• Điện áp duy trì Collector-Emitter-   : VCEO(SUS)= -60V(Min)
• Độ lợi dòng DC cao-   : hFE= 100(Min)@ (VCE= -2V , IC= -3A)
• Điện áp bão hòa thấp-   : VCE(sat)= -0.3V(Max)@ (IC= -8A, IB= -0.4A)

Ứng dụng

• Loại bóng bán dẫn điện này được phát triển để chuyển mạch tốc độ cao và có hFE cao ở mức VCE(sat) thấp, lý tưởng để sử dụng làm trình điều khiển trong bộ chuyển đổi và bộ truyền động DC/DC.

Xem thêm: Các sản phẩm Transistor khác

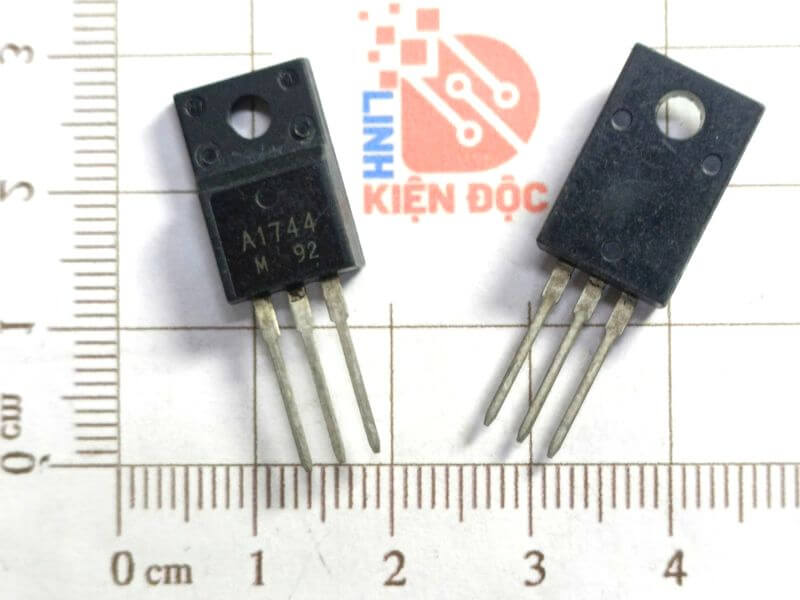

Hình ảnh sản phẩm

Sơ đồ chân

Thông số kỹ thuật của Transistor 2SA1744

Kích thước của Transistor 2SA1744

Datasheet 2SA1744
