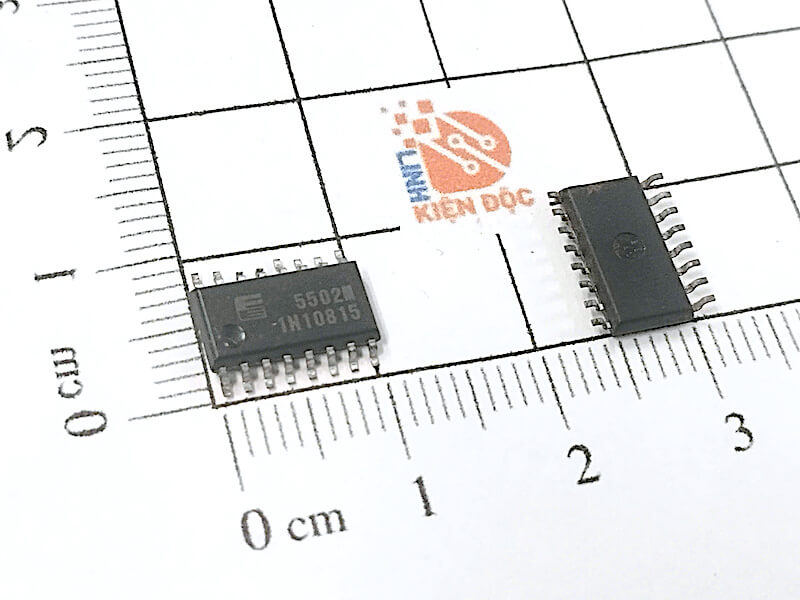

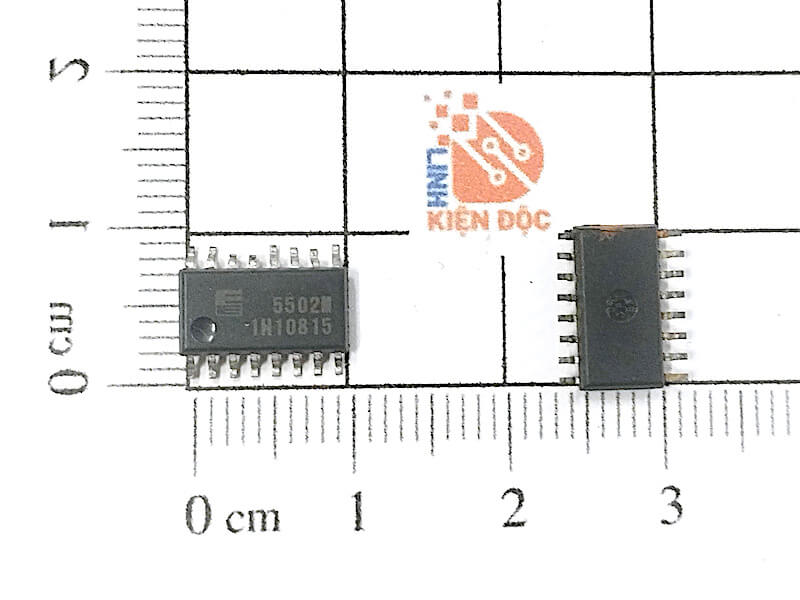

5502M, FA5502M IC nguồn SOP-16 (tháo máy)

Giới thiệu về IC FA5502

FA5502 là IC điều khiển cho hệ thống hiệu chỉnh hệ số công suất. IC này sử dụng thiết bị CMOS có độ bền điện môi cao (30V) để thực hiện mức tiêu thụ điện năng thấp. IC này sử dụng hệ thống điều khiển dòng điện trung bình để đảm bảo hoạt động ổn định. Với hệ thống này, có thể đạt được hệ số công suất 99% hoặc tốt hơn.

Đặc trưng kỹ thuật FA5502

• Tiêu thụ dòng điện thấp bằng quy trình CMOS
• Chế độ chờ: 3μA (tối đa), Khởi động: 30μA (tối đa), Hoạt động: 4mA (điển hình)
• Điều chỉnh tốt điện áp đầu ra PFC từ không tải đến đầy tải
• Mạch điều khiển để kết nối MOSFET công suất (IOUT = ±1,5A)
• Chức năng giới hạn quá dòng và quá áp từng xung
• Điện áp tham chiếu có độ chính xác ±2% để thiết lập bảo vệ quá áp và đầu ra DC
• Chức năng điều khiển BẬT/TẮT đầu ra bằng tín hiệu bên ngoài
• Chân đầu vào đồng bộ hóa bên ngoài để hoạt động đồng bộ với các mạch khác
• Chức năng khóa điện áp thấp (BẬT: 16,5V, TẮT: 8,9V)
• Gói 16 chân (DIP/SOP

Thông tin kỹ thuật FA5502

Sơ đồ chân FA5502

Kích thước IC FA5502

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet FA5502
