5503GM Transistor TO-252

Giới Thiệu về Transistor 5503GM

Transistor 5503GM là một NPN power transistor được đóng gói trong TO-252, một loại gói nhỏ gọn phổ biến cho các transistor công suất. Đây là một transistor được sử dụng trong các ứng dụng chuyển mạch và khuếch đại công suất trung bình. Với các đặc tính điện áp và dòng điện vừa phải, transistor này thường được sử dụng trong các mạch điện tử yêu cầu khả năng chịu dòng điện vừa và tản nhiệt hiệu quả.

5503GM là một NPN power transistor, lý tưởng cho các ứng dụng cần điều khiển dòng điện lớn, ví dụ như trong các bộ nguồn chuyển mạch, mạch khuếch đại công suất và mạch điều khiển động cơ. Transistor này có thể chịu được điện áp cực đại 80V và dòng cực đại 3A, mang lại hiệu suất ổn định trong các ứng dụng công suất vừa và thấp.

Thông Số Kỹ Thuật Chính 5503GM

1. Loại transistor: NPN Power Transistor.
2. Điện áp cực đại (Vceo): 80V.
   • Đây là điện áp cực đại giữa Collector và Emitter mà transistor có thể chịu được mà không bị hư hỏng.
3. Dòng cực đại (Ic): 3A.
   • Dòng điện tối đa mà transistor có thể dẫn qua từ Collector đến Emitter mà không bị hư hỏng. Dòng điện này phù hợp với các ứng dụng công suất trung bình.
4. Điện trở khi dẫn (Rds(on)): Khoảng 0.2Ω.
   • Đây là điện trở của transistor khi ở trạng thái dẫn (ON), cho thấy mức độ tổn thất năng lượng khi dòng điện chảy qua transistor.
5. Lợi ích dòng (hFE): Khoảng 40 – 320.
   • hFE là độ lợi dòng của transistor, cho thấy khả năng khuếch đại dòng điện. Mức độ lợi dòng này giúp transistor khuếch đại tín hiệu và kiểm soát dòng điện lớn.
6. Gói đóng gói: TO-252.
   • Gói TO-252 là một dạng gói phổ biến cho các transistor công suất, với khả năng tản nhiệt tốt và giúp linh kiện dễ dàng lắp đặt vào mạch in PCB.
7. Nhiệt độ hoạt động: Khoảng -55°C đến 150°C.
   • Dải nhiệt độ làm việc rộng cho phép transistor có thể hoạt động trong môi trường khắc nghiệt.

Nguyên Lý Hoạt Động 5503GM

Transistor 5503GM là một NPN power transistor, hoạt động theo nguyên lý cơ bản của một transistor NPN. Khi điện áp tại chân Base vượt qua ngưỡng (thường khoảng 1.2V đến 2V), transistor sẽ bắt đầu dẫn điện từ Collector đến Emitter, cho phép dòng điện chạy qua và làm cho mạch hoạt động.

1. Điện áp Base: Khi điện áp tại Base đủ lớn (thường từ 1.2V đến 2V đối với transistor NPN), một dòng điện nhỏ từ Base đến Emitter sẽ kích hoạt dòng điện lớn từ Collector đến Emitter.
2. Điện trở khi dẫn: Khi transistor hoạt động ở trạng thái dẫn (ON state), điện trở giữa Collector và Emitter là rất nhỏ, giúp dòng điện chạy qua dễ dàng mà không gặp nhiều trở kháng.
3. Khuếch đại dòng: hFE của transistor này giúp khuếch đại dòng điện từ chân Base, cho phép một dòng điện nhỏ ở Base điều khiển một dòng điện lớn ở Collector và Emitter.

Chức Năng và Ứng Dụng 5503GM

Với khả năng chịu điện áp 80V và dòng điện tối đa 3A, transistor 5503GM thường được sử dụng trong các ứng dụng điều khiển công suất vừa và chuyển mạch. Một số ứng dụng điển hình bao gồm:

1. Nguồn chuyển mạch (Switching Power Supplies): 5503GM có thể được sử dụng trong các bộ nguồn chuyển mạch, nơi yêu cầu điều khiển dòng điện và điện áp hiệu quả. Transistor này có thể hoạt động như một công tắc để chuyển đổi điện năng trong các mạch điện tử.
2. Điều khiển động cơ (Motor Control): Với khả năng điều khiển dòng điện lớn, transistor này có thể được sử dụng trong các mạch điều khiển động cơ, đặc biệt là các động cơ DC hoặc các ứng dụng yêu cầu dòng điện vừa phải.
3. Bộ khuếch đại công suất (Power Amplifiers): 5503GM có thể được dùng trong các mạch khuếch đại công suất cho các ứng dụng yêu cầu công suất không quá cao.
4. Mạch chuyển mạch tốc độ cao: Do có khả năng chuyển mạch nhanh, 5503GM có thể sử dụng trong các ứng dụng yêu cầu tốc độ chuyển mạch cao và dòng điện vừa.
5. Điều khiển LED: Transistor này có thể được sử dụng trong các mạch điều khiển LED, giúp điều chỉnh cường độ sáng của đèn LED hoặc điều khiển các hệ thống chiếu sáng.
6. Các mạch bảo vệ quá tải: Sử dụng trong các mạch bảo vệ quá tải hoặc ngắn mạch, transistor này giúp bảo vệ thiết bị khỏi các sự cố liên quan đến dòng điện quá lớn.
7. Ứng dụng trong điện tử công nghiệp: Các ứng dụng trong môi trường công nghiệp, nơi cần điều khiển dòng điện trung bình hoặc điều khiển tín hiệu, có thể sử dụng transistor 5503GM.

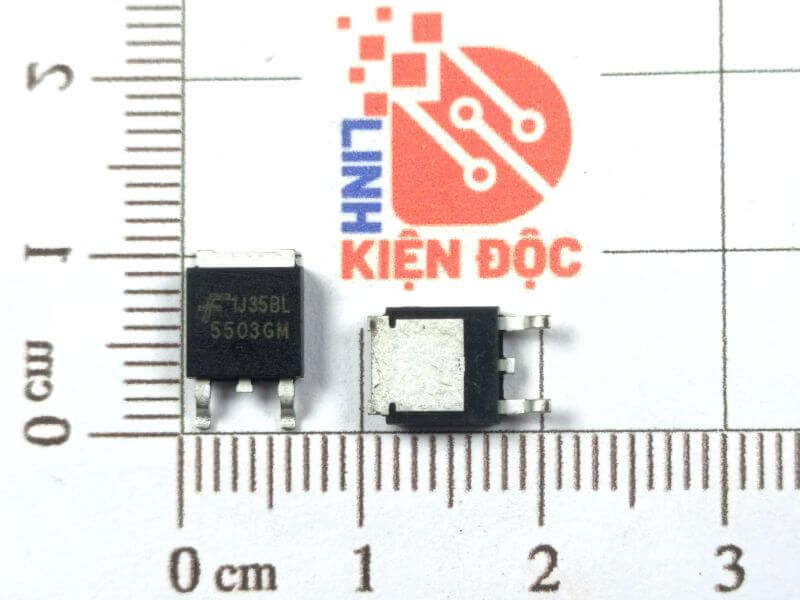

Kích thước 5503GM
