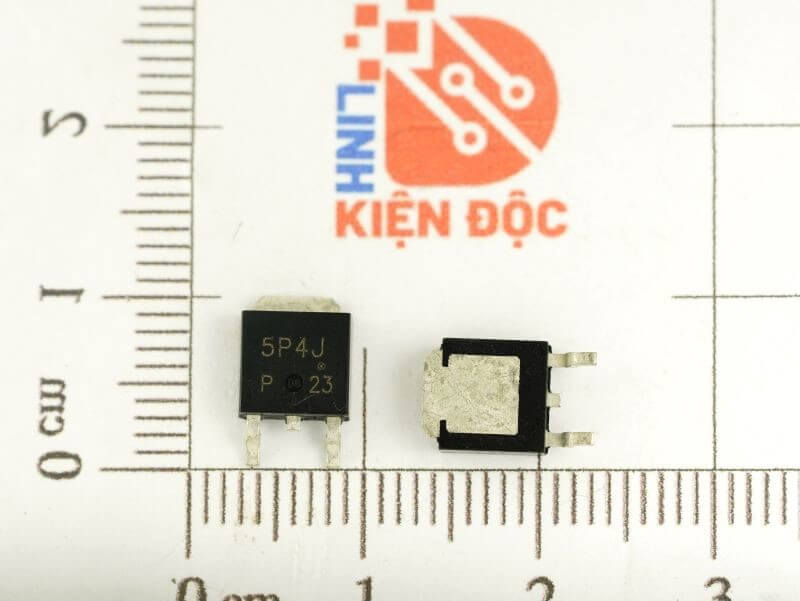

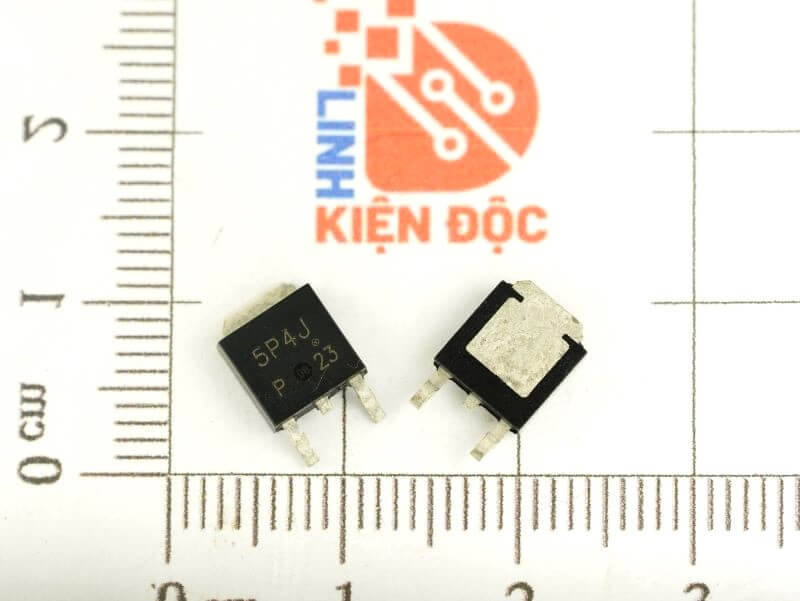

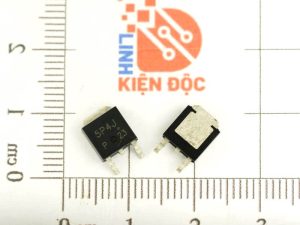

5P4J Thyristor 5A-500V TO-252

Giới thiệu chung về 5P4J

5P4J là một loại thyristor có khả năng điều khiển dòng điện với dòng điện định mức 5A và điện áp cực đại 500V. Đây là một linh kiện bán dẫn thường được sử dụng trong các mạch chỉnh lưu và điều khiển công suất với tải nhỏ đến trung bình.Với thiết kế nhỏ gọn và dễ điều khiển, nó là lựa chọn phù hợp cho các ứng dụng công suất thấp như mạch chỉnh lưu, điều khiển động cơ nhỏ và mạch điều khiển ánh sáng.

Đặc điểm của 5P4J

• Dòng điện định mức: 5A, phù hợp cho các ứng dụng yêu cầu dòng điện nhỏ.
• Điện áp ngược cực đại: 500V, giúp bảo vệ mạch khỏi các đột biến điện áp.
• Cấu trúc nhỏ gọn: Thiết kế phù hợp cho các mạch điện tử cần sự linh hoạt và khả năng tản nhiệt tốt.
• Khả năng kích hoạt dễ dàng: Được điều khiển bằng điện áp và dòng điện nhỏ, giúp giảm yêu cầu về điều khiển.

Ứng dụng của 5P4J

• Chỉnh lưu: Được sử dụng trong các bộ chỉnh lưu để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).
• Điều khiển động cơ nhỏ: Sử dụng trong các mạch điều khiển công suất động cơ nhỏ và các thiết bị điều khiển công suất khác.
• Mạch điều khiển ánh sáng: Thích hợp cho các ứng dụng điều chỉnh độ sáng của đèn trong các thiết bị chiếu sáng.
• Nguồn cung cấp và bảo vệ mạch: Được sử dụng trong các mạch bảo vệ quá áp và quá dòng, giúp ngăn chặn sự hỏng hóc của các thiết bị điện tử khác.

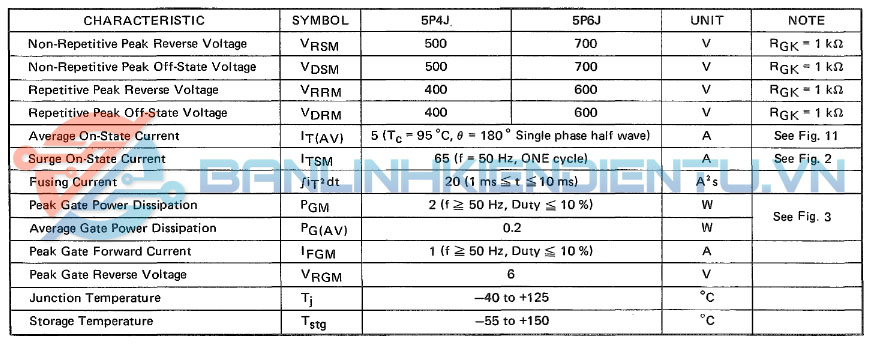

Thông số kỹ thuật của 5P4J

• Dòng điện định mức (IT): 5A
• Điện áp ngược cực đại (VDRM): 500V
• Điện áp kích (VGT): Khoảng 1.5V
• Dòng kích (IGT): Khoảng 20mA
• Điện áp rơi ở trạng thái dẫn: Thấp, giúp giảm thiểu tổn thất năng lượng.
• Khả năng tản nhiệt: Thiết kế phù hợp cho việc tản nhiệt tự nhiên, đảm bảo hoạt động ổn định.
• Nhiệt độ hoạt động: Có thể hoạt động ở dải nhiệt độ rộng, đảm bảo sự bền bỉ trong các điều kiện môi trường khác nhau.

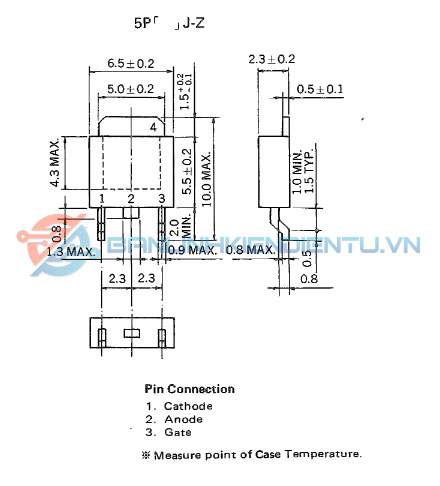

Kích thước 5P4J

Xem thêm: Nhiều sản phẩm Thyristor tại đây

Datasheet 5P4J
