6RI100E-060 Module Diode 100A 600V (Tháo máy)

1. Giới thiệu

6RI100E-060 là module diode công suất cao được thiết kế để chuyển đổi dòng điện xoay chiều (AC) sang dòng điện một chiều (DC) trong các hệ thống công nghiệp. Module có khả năng chịu dòng lớn và điện áp cao, hoạt động ổn định trong điều kiện tải nặng. Phiên bản “tháo máy” nghĩa là sản phẩm được tháo ra từ thiết bị đã qua sử dụng nhưng vẫn còn khả năng hoạt động tốt, thích hợp cho việc thay thế hoặc sửa chữa thiết bị công suất.

2. Đặc điểm

• Cấu trúc gồm 6 diode công suất tích hợp trong cùng một module, tạo thành mạch chỉnh lưu cầu ba pha.

• Dòng điện định mức cao, chịu được tải lớn trong thời gian dài.

• Thiết kế vỏ module chắc chắn, có cách điện với đế tản nhiệt, đảm bảo an toàn và hiệu quả tản nhiệt tốt.

• Dễ dàng lắp đặt, bảo trì và thay thế trong các hệ thống công nghiệp.

• Là loại tháo máy, phù hợp với nhu cầu sửa chữa, bảo dưỡng thiết bị công suất mà vẫn đảm bảo tính kinh tế.

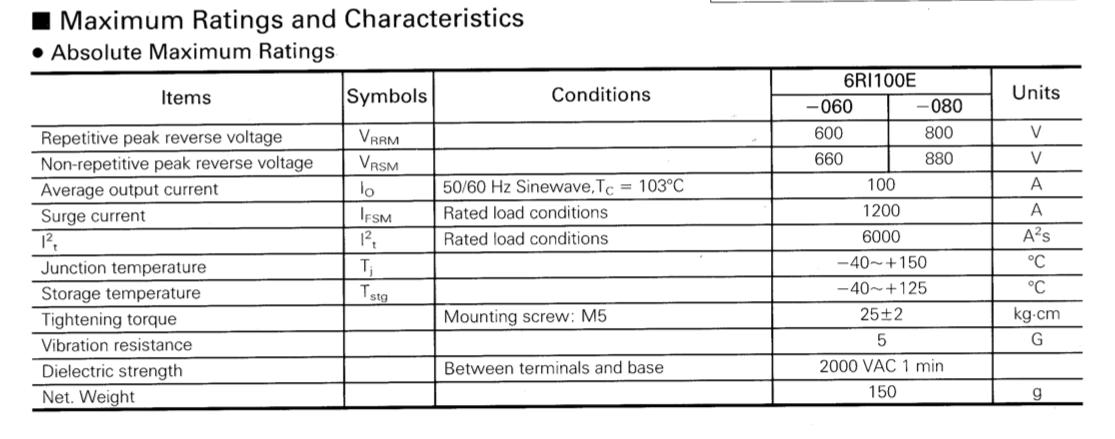

3. Thông số kỹ thuật

• Loại linh kiện: Module Diode công suất

• Mã sản phẩm: 6RI100E-060

• Dòng điện định mức: 100A

• Điện áp chịu ngược tối đa: 600V

• Cấu trúc: 6 diode cầu ba pha (3-phase bridge rectifier)

• Điện áp sụt khi dẫn (VF): khoảng 1.1 – 1.3V tại dòng định mức

• Nhiệt độ làm việc: -40°C đến +150°C

• Kiểu lắp đặt: Bắt vít lên đế tản nhiệt, cần sử dụng keo dẫn nhiệt

• Dạng vỏ: Module nhựa đen có chân bắt vít và các cực công suất

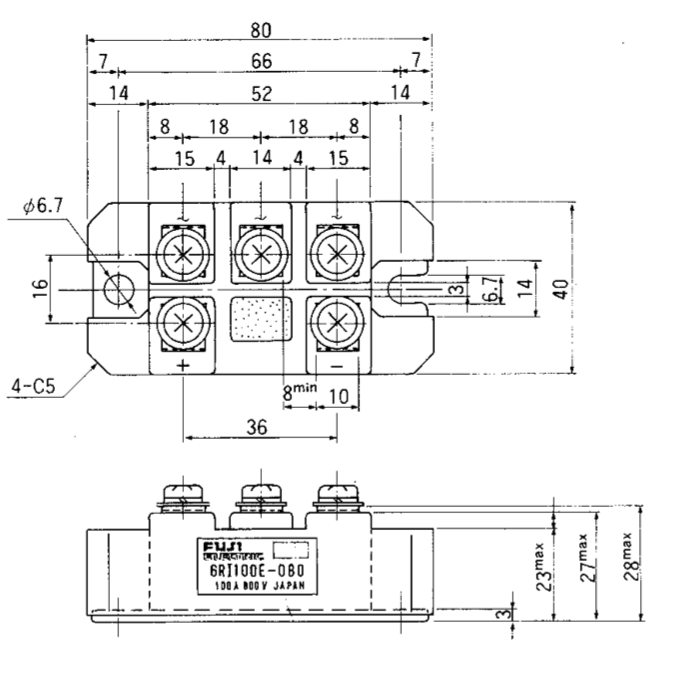

4. Kích thước

5. Ứng dụng

6RI100E-060 được sử dụng trong các bộ chỉnh lưu công suất lớn, hệ thống nguồn công nghiệp, biến tần, bộ điều khiển động cơ, máy hàn điện, thiết bị UPS, và các mạch công suất yêu cầu dòng cao. Với đặc tính bền bỉ, ổn định và khả năng chịu tải lớn, module này rất phù hợp để thay thế linh kiện trong các thiết bị công nghiệp hoặc dùng trong các dự án thử nghiệm, nghiên cứu hệ thống điện công suất.

Xem thêm những mã Diode khác tại đây

DATASHEET
