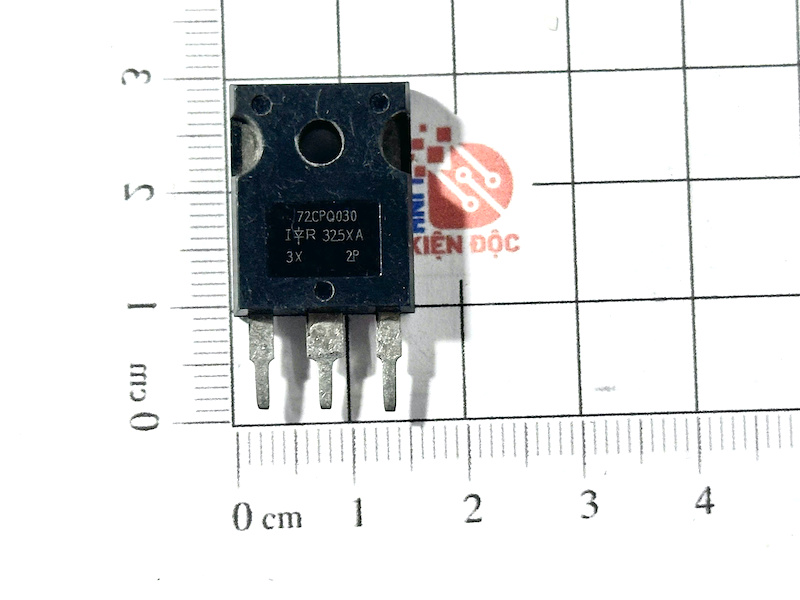

72CPQ030 Diode Schottky Rectifier 70A 30V (Tháo máy)

1. Giới thiệu

72CPQ030 là diode Schottky chỉnh lưu công suất cao, thuộc loại dual-Schottky common cathode (2 diode chung cực âm) thường dùng trong các bộ nguồn xung và hệ thống điện tử công suất. Linh kiện có khả năng dẫn dòng lớn tới 70A và chịu được điện áp ngược 30V, rất phù hợp cho các ứng dụng yêu cầu hiệu suất cao, sụt áp thấp và tổn hao nhiệt nhỏ.

2. Đặc điểm

• Công nghệ Schottky cho điện áp sụt thấp, tăng hiệu suất.

• Cấu hình dual diode giúp linh hoạt trong thiết kế mạch (song song/tách nhánh).

• Mức dòng chịu tải cao 70A, phù hợp cho mạch công suất lớn.

• Khả năng chịu xung dòng lớn trong thời gian ngắn.

• Đóng gói TO-247AC, dễ tản nhiệt, phù hợp lắp đặt vào các bộ nguồn công suất.

• Thời gian chuyển mạch rất nhanh, tổn hao thấp.

3. Thông số kỹ thuật

• Loại: Dual Schottky rectifier – common cathode

• Điện áp ngược tối đa (VRRM): 30V

• Dòng chỉnh lưu trung bình (IF(AV)): 70A (35A mỗi diode)

• Dòng xung cực đại (IFSM): khoảng 2180A (5µs)

• Điện áp sụt (VF): ~0.43V tại 35A, Tj = 125°C

• Nhiệt độ hoạt động: –55°C đến +150°C

• Đóng gói: TO-247-3 / TO-247AC

• Cấu trúc bên trong: 2 diode Schottky, chung cực cathode

4. Sơ đồ chân

5. Ứng dụng

• Nguồn xung (SMPS), bộ nguồn công suất cao.

• Mạch chỉnh lưu hiệu suất cao trong nguồn DC.

• Mạch free-wheeling, snubber, bảo vệ ngược.

• Bộ chuyển đổi DC-DC, inverter công suất.

• Dùng trong các mạch yêu cầu sụt áp thấp và tổn hao nhiệt nhỏ.
