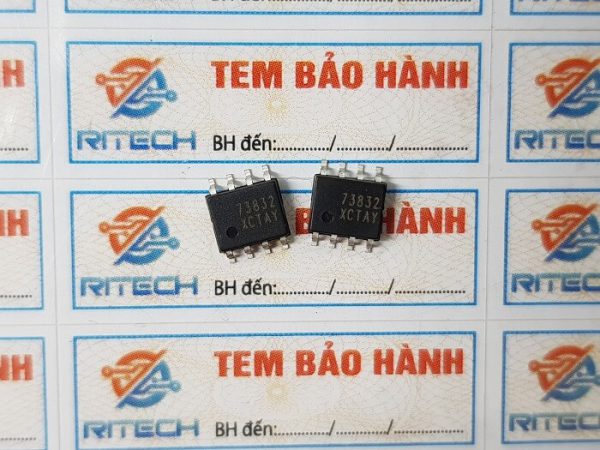

73832, FAN73832MX, FAN73832 IC Chức Năng SOP-8

Giới thiệu về IC FAN73832

FAN73832 là IC bán cầu, điều khiển cổng với chức năng điều khiển thời gian chết có thể lập trình và tắt để điều khiển MOSFET và IGBT, hoạt động lên đến +600V. Quy trình điện áp cao của Fairchild và kỹ thuật khử nhiễu chế độ chung cung cấp hoạt động ổn định của trình điều khiển phía cao trong trường hợp nhiễu dv/dt cao. Mạch dịch chuyển mức tiên tiến cho phép hoạt động của trình điều khiển cổng phía cao lên đến VS = -9,8V (điển hình) đối với VBS = 15V. Mạch UVLO cho cả hai kênh ngăn ngừa trục trặc khi VDD và VBS thấp hơn điện áp ngưỡng đã chỉ định. Trình điều khiển đầu ra thường cung cấp nguồn/hút 350mA/650mA tương ứng, phù hợp với tất cả các loại biến tần bán cầu và toàn cầu.

Đặc trưng kỹ thuật

• Kênh nổi cho hoạt động khởi động lên +600V
• Thông thường là khả năng dẫn dòng điện nguồn/dòng điện chìm 350mA/650mA cho cả hai kênh
• Mở rộng phạm vi dao động VS âm cho phép lên -9,8V để truyền tín hiệu tại VDD=VBS=15V
• Đầu ra phía cao cùng pha với tín hiệu đầu vào IN
• Chức năng UVLO tích hợp cho cả hai kênh
• Mạch khử nhiễu dv/dt chế độ chung tích hợp
• Thời gian chết tối thiểu 400nsec bên trong tại RDT=20KΩ
• Kiểm soát thời gian trễ bật có thể lập trình (Thời gian chết)

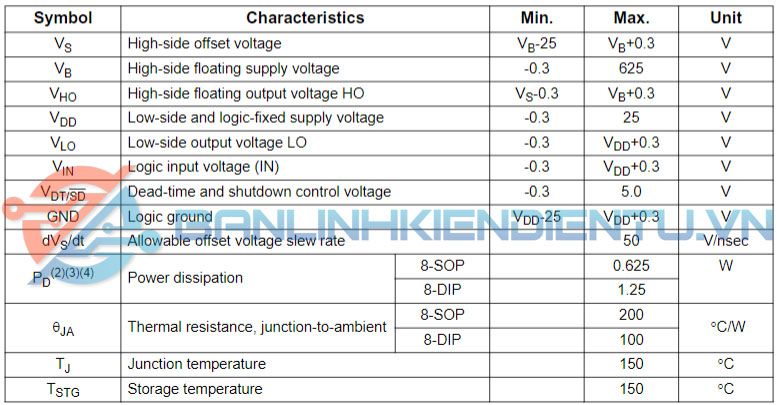

Thông số kỹ thuật

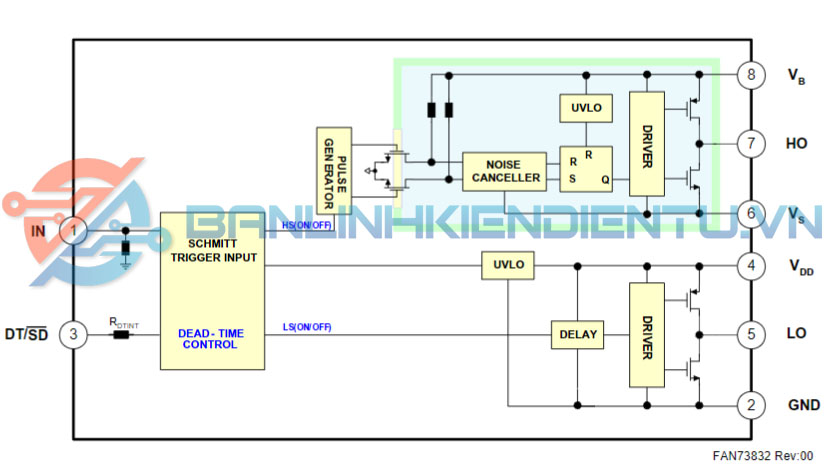

Sơ đồ khối

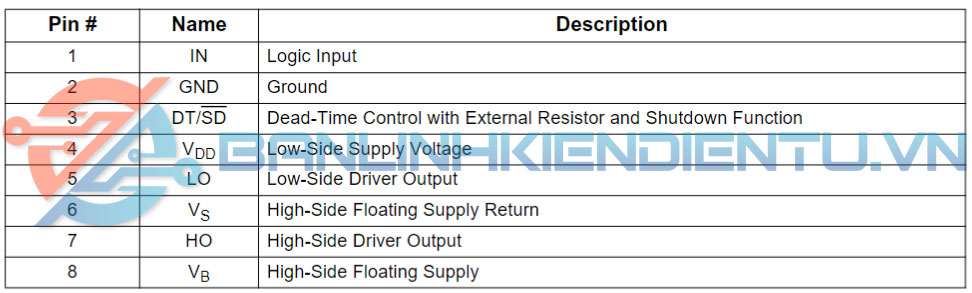

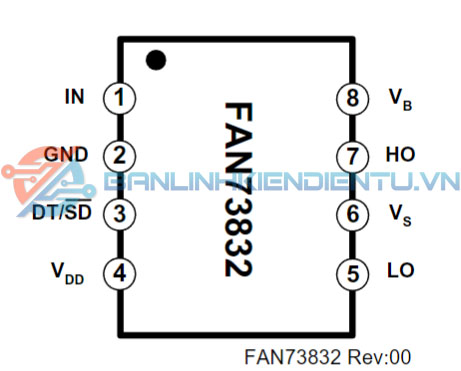

Sơ đồ chân

Ứng dụng tiêu biểu

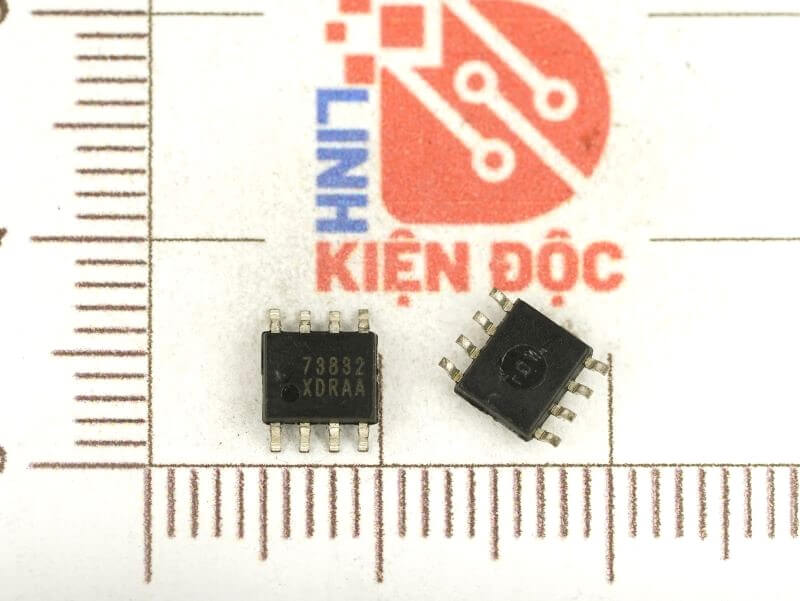

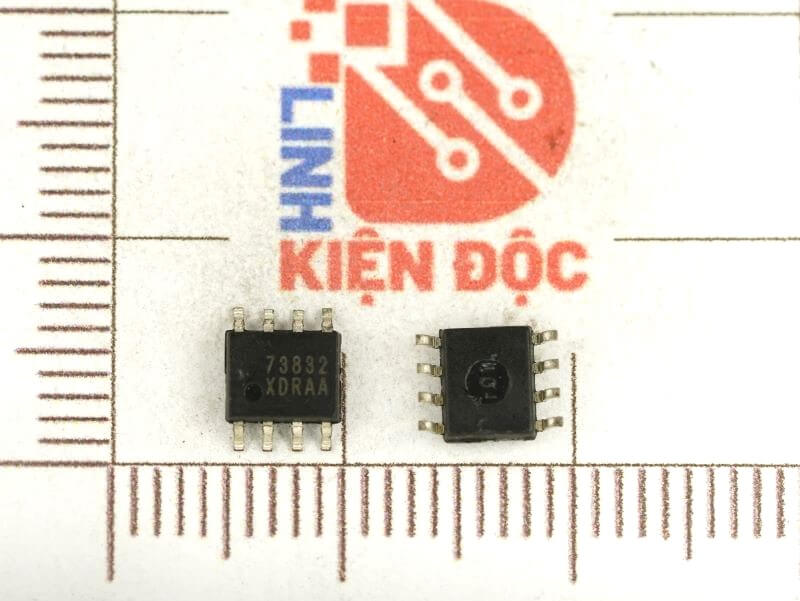

Kích thước IC FAN73832

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet FAN73832
