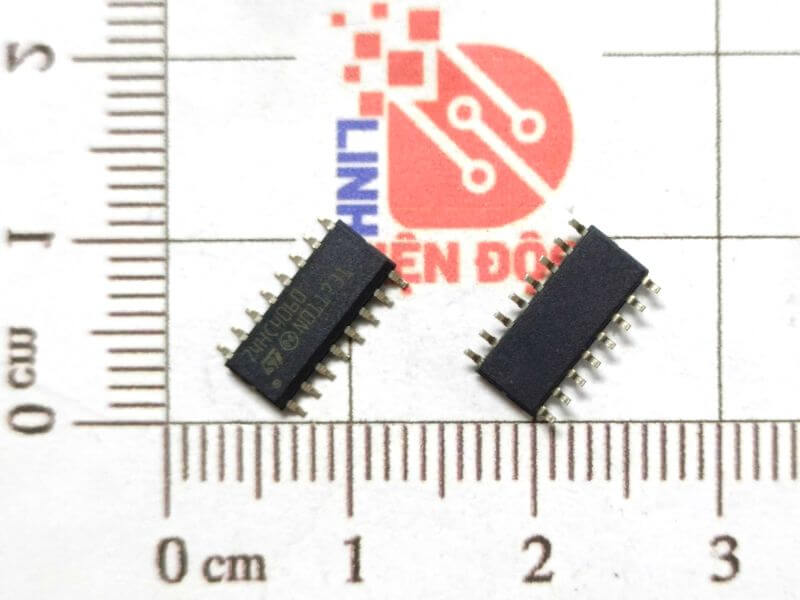

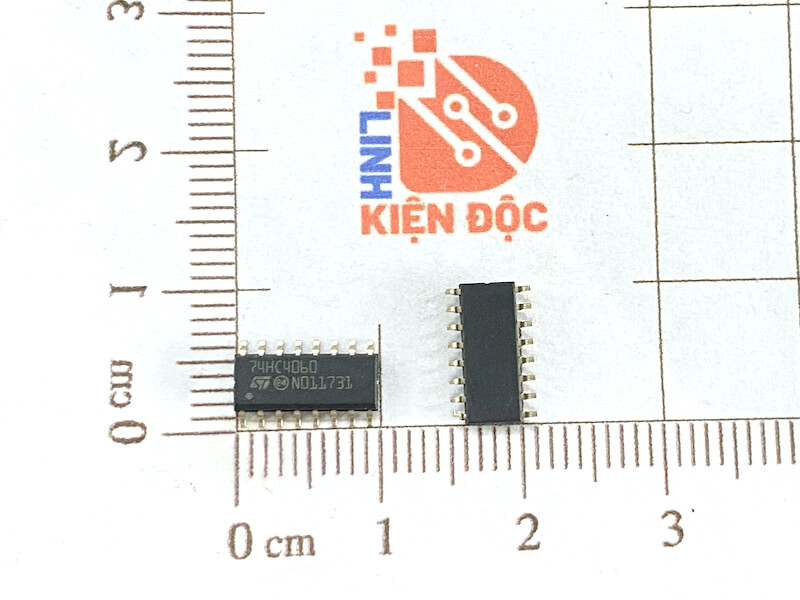

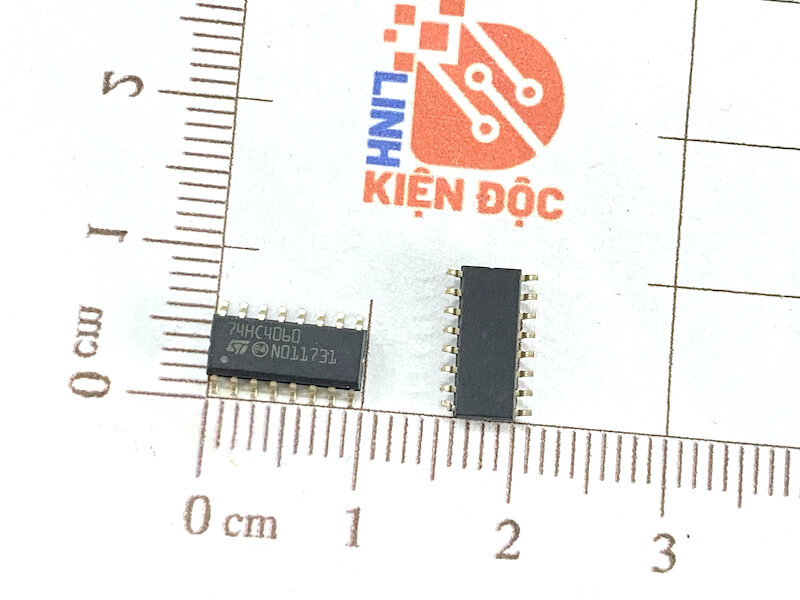

74HC4060, 74HC4060D IC số SOP16

Giới thiệu IC 74HC4060

HC4060 bao gồm một phần dao động và 14 giai đoạn đếm nhị phân mang gợn sóng. Cấu hình bộ tạo dao động cho phép thiết kế mạch tạo dao động RC hoặc tinh thể. Chuyển đổi từ cao xuống thấp trên đầu vào đồng hồ (CLKI) sẽ tăng bộ đếm. Mức cao ở đầu vào rõ ràng (CLR) sẽ vô hiệu hóa bộ dao động (CLKO lên cao và CLKO xuống thấp) và đặt lại bộ đếm về 0 (tất cả đầu ra Q ở mức thấp).

Đặc tính IC 74HC4060D

• Dải điện áp hoạt động rộng từ 2 V đến 6 V
• Đầu ra có thể tăng tới 10 tải LSTTL
• Tiêu thụ điện năng thấp, ICC tối đa 80-μA
• Tpd điển hình = 14 ns
• Ổ đĩa đầu ra ±4-mA ở 5 V
• Dòng điện đầu vào thấp tối đa 1 μA
• Cho phép thiết kế RC- hoặc
• Mạch dao động tinh thể

Sơ đồ mô tả chân IC 74HC4060D

Bảng mô tả chức năng 74HC4060D

Sơ đồ Logic IC 74HC4060D

Kết nối mạch RC-OSCILATOR với thiết bị HC4060

Thiết bị IC HC4060 bao gồm một bộ phận tạo dao động và 14 tầng đếm nhị phân mang gợn sóng. Cấu hình bộ tạo dao động cho phép thiết kế mạch tạo dao động RC hoặc tinh thể.
Khi thực hiện mạch tạo dao động RC, cần có hai điện trở và một tụ điện. Các thành phần được gắn vào các thiết bị đầu cuối như hình:

Để xác định các giá trị của điện dung và điện trở cần thiết để thu được tần số dao động cụ thể (f), hãy sử dụng
công thức này:

Nếu R2=10R1 thì công thức trên đơn giản hóa thành:

Thông số kĩ thuật cơ bản IC SN74HC4060DR

Kích thước IC 74HC4060D (mm)

Xem thêm nhiều sản phẩm IC số họ 74xxx Tại đây

Datasheet IC 74HC4060D
