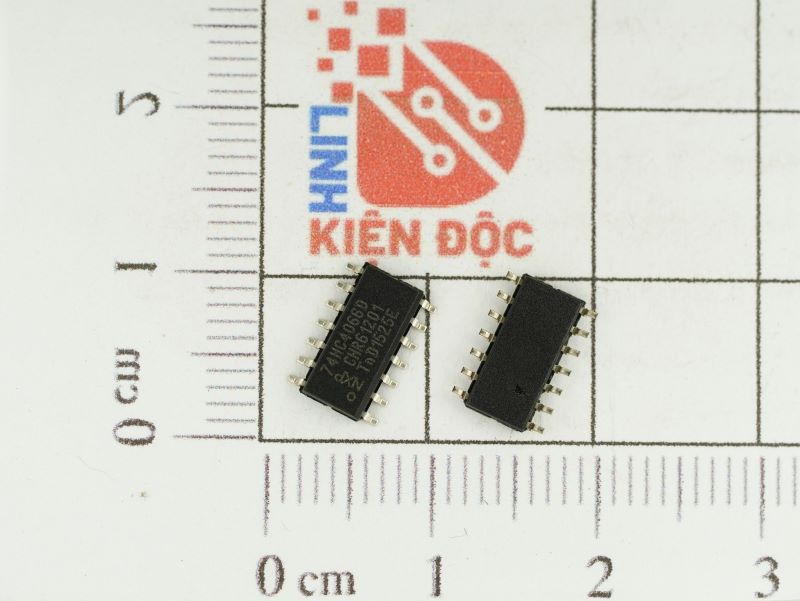

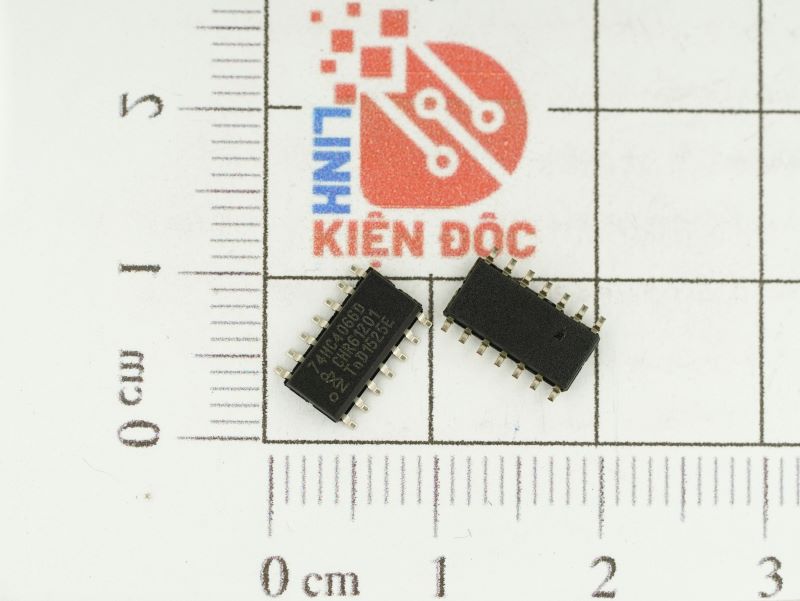

74HC4066D Hàng Nhập Khẩu SOP-14

Giới thiệu IC 74HC4066D

74HC4066 là công tắc analog ném đơn cực đơn. Mỗi công tắc có hai đầu vào/ra (nY và nZ) và một đầu vào cho phép HIGH hoạt động (nE). Khi nE ở mức THẤP, công tắc analog sẽ tắt. Đầu vào bao gồm diode kẹp. Điều này cho phép sử dụng điện trở giới hạn dòng điện để giao diện đầu vào với điện áp vượt quá VCC.

Đặc tính IC 74HC4066D

• Mức đầu vào nE đầu vào:
  • Đối với 74HC4066: Mức CMOS
  •  Đối với 74HCT4066: Mức TTL
•  Điện trở BẬT thấp:
  •  50 Ω (điển hình) ở VCC = 4,5 V
  • 45 Ω (điển hình) ở VCC = 6,0 V
  • 35 Ω (điển hình) ở VCC = 9,0 V
•  Được chỉ định tuân thủ tiêu chuẩn JEDEC số 7A
•  Bảo vệ ESD:
  • HBM JESD22-A114F vượt quá 2000 V
  • MM JESD22-A115-A vượt quá 200 V
• Dải nhiệt độ được xác định từ -40 °C đến +85 °C và -40 °C đến +125 °C

Sơ đồ chức năng IC 74HC4066D

Sơ đồ 1 mạch

Sơ đồ mô tả chân IC 74HC4066D

Bảng mô tả chân IC 74HC4066D

Bảng mô tả chức năng IC 74HC4066D

Thông số kĩ thuật cơ bản IC 74HC4066D

Giá trị thông số được đề suất của IC 74HC4066D

Kích thước IC 74HC4066D (mm)

Xem thêm nhiều sản phẩm IC số họ 74xxx Tại đây

Datasheet IC 74HC4066D
