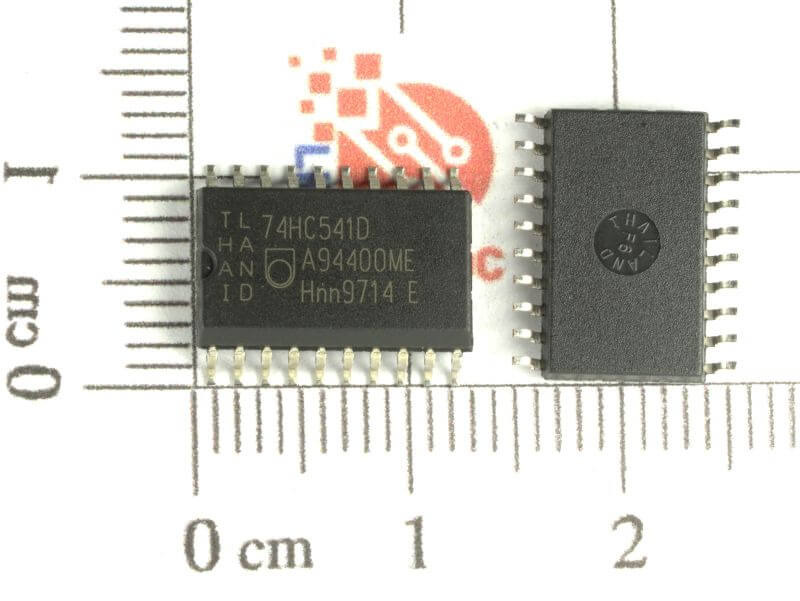

74HC541D, 74HC541 IC Số SOP-20 7.2MM

banlinhkiendientu.comlà đơn vị chuyên cung cấp IC 74HC541D với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu IC 74HC541D

74HC541 là bộ đệm/trình điều khiển đường truyền không đảo ngược octal với đầu ra 3 trạng thái. Thiết bị có hai đầu ra cho phép (OE1 và OE2). Mức CAO trên OEn khiến đầu ra có trạng thái TẮT trở kháng cao. Đầu vào bao gồm điốt kẹp cho phép sử dụng điện trở giới hạn dòng điện để giao diện đầu vào với điện áp vượt quá VCC.

Đặc tính IC 74HC541D

• Dải điện áp cung cấp rộng từ 2,0 đến 6,0 V
• CMOS tiêu tán công suất thấp
• Khả năng chống nhiễu cao
• Hiệu suất chốt vượt quá 100 mA theo JESD 78 Loại II Mức B
• Đầu ra không đảo ngược
• Tuân thủ các tiêu chuẩn JEDEC:
—-JESD8C (2,7 V đến 3,6 V)
—-JESD7A (2,0 V đến 6,0 V)
• Mức đầu vào:
—-Đối với 74HC541: Mức CMOS
—- Đối với 74HCT541: Mức TTL
• Bảo vệ ESD:
—-HBM JESD22-A114F vượt quá 2000 V
—-MM JESD22-A115-A vượt quá 200 V
• Dải nhiệt độ được xác định từ -40 °C đến +85 °C và từ -40 °C đến +125 °C

Sơ đồ mô tả chân IC 74HC541D

Bảng mô tả chân IC 74HC541D

Bảng mô tả chức năng IC 74HC541D

Sơ đồ khối IC 74HC541D

Kí hiệu IC 74HC541D dạng Logic

Sơ đồ Logic IC 74HC541D

Giá trị thông số kĩ thuật hoạt động tối đa của IC 74HC541D

Giá trị được đề suất của IC 74HC541D(phạm vi hoạt động)

Kích thước IC 74HC541D(mm)

Xem thêm nhiều sản phẩm IC số họ 74xxx Tại đây

Datasheet IC 74HC541D
