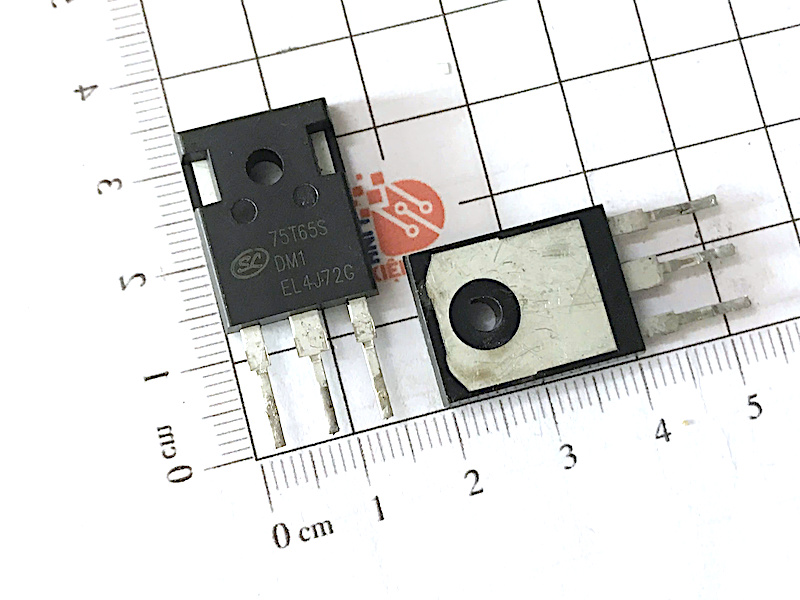

75T65S SGT75T65SDM1P7 IGBT 75A 650V TO-247 tháo máy

1. Giới thiệu chung

75T65S (mã đầy đủ SGT75T65SDM1P7) là IGBT công suất cao của Silan Microelectronics, ứng dụng công nghệ Field Stop III cho hiệu suất chuyển mạch vượt trội. Linh kiện được thiết kế chuyên cho tải nặng như máy hàn, UPS, SMPS, PFC, mô-đun nhiệt cảm ứng, và các hệ thống công suất cao cần độ bền và tốc độ đóng cắt nhanh.

Phiên bản bạn có là hàng tháo máy, thích hợp để thay thế, sửa chữa thiết bị công nghiệp.

2. Thông số kỹ thuật chính

• Dòng Collector (Ic): 75A

• Điện áp Collector – Emitter (Vce): 650V

• Vce(sat) điển hình: ~1.65V @ Ic = 75A

• Công nghệ: Field Stop III – hiệu suất cao, tổn hao thấp

• Tốc độ chuyển mạch: nhanh, phù hợp mạch nghịch lưu (inverter)

• Điện trở đầu vào cao, dễ điều khiển

• Gói linh kiện: TO-247-3L (3 chân: G – C – E)

3. Sơ đồ chân (Pinout – TO-247-3L)

1. Gate (G)

2. Collector (C)

3. Emitter (E)

Giống hoàn toàn chuẩn TO-247 nên thay thế dễ dàng.

4. Đặc điểm nổi bật

• Chịu dòng lớn 75A, vận hành ổn định ở tải nặng.

• Điện áp 650V, phù hợp mạch nguồn 300–400VDC.

• Tổn hao dẫn thấp (low conduction loss) → ít nóng hơn loại cũ.

• Tốc độ chuyển mạch nhanh → giảm tổn hao chuyển mạch (switching loss).

• Công nghệ Field Stop III → hiệu suất tốt, độ bền cao.

5. Ứng dụng thực tế

• Máy hàn điện tử (Inverter Welder)

• Mạch PFC công suất cao

• UPS / bộ lưu điện

• SMPS, nguồn xung 1–5kW

• Bộ điều khiển nhiệt cảm ứng (Induction Heating)

• Motor driver, inverter, biến tần
