8464-15L, MB8464-15L, MB8464-15 DIP-28

Giới thiệu về IC MB8464-15L

MB8464A là bộ nhớ truy cập ngẫu nhiên tĩnh 8.192 từ x 8 bit được chế tạo bằng quy trình cổng silicon CMOS. Bộ nhớ sử dụng mạch không đồng bộ và có thể được duy trì ở bất kỳ trạng thái nào trong một khoảng thời gian không xác định. Tất cả các chân đều tương thích với TTL và cần có một nguồn điện +5 V. MB8464A có mức tiêu thụ điện năng thấp, chi phí thấp và hiệu suất cao, đồng thời rất phù hợp để sử dụng trong các hệ thống vi xử lý và các ứng dụng khác yêu cầu thời gian truy cập nhanh và dễ sử dụng.

Đặc trưng kỹ thuật

• Tổ chức: 8.192 từ x 8 bit
• Thời gian truy cập: tối đa 80 ns. Tối đa 100 ns. tối đa 150 ns. (MB8464A-15L)
• Hoạt động tĩnh: không cần đồng hồ
• Đầu vào và đầu ra tương thích TTL
• Đầu ra ba trạng thái
• Đầu vào và đầu ra dữ liệu chung
• Nguồn điện đơn +5 V dung sai ±10%
• Chế độ chờ nguồn điện thấp: tối đa 0,55 mW. (MB8464A-15L)
• Dòng lưu giữ dữ liệu: Tối đa 25 µA. (MB8464A-15L)
• Lưu giữ dữ liệu: 2,0 V phút.
• Gói Nhựa 28 chốt tiêu chuẩn:
  – NHÚNG (600 triệu) MB8464A- 15(L/ LL)P
  – Skinny DIP (300 triệu) MB8464A- 15(L/ LL)PSK
  – SOP (450 triệu) MB8464A-15(L/ LL)PF

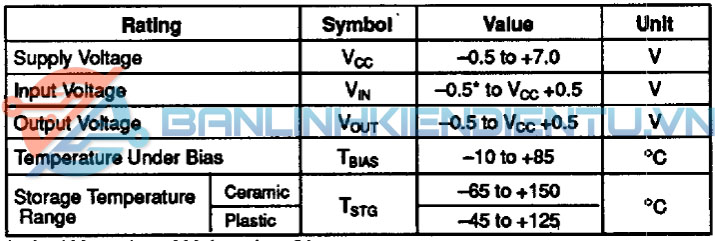

Thông số kỹ thuật

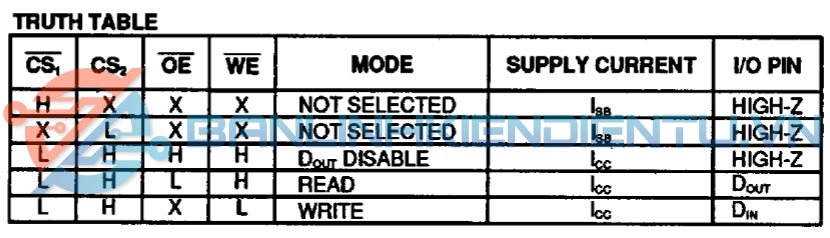

Bảng sự thật

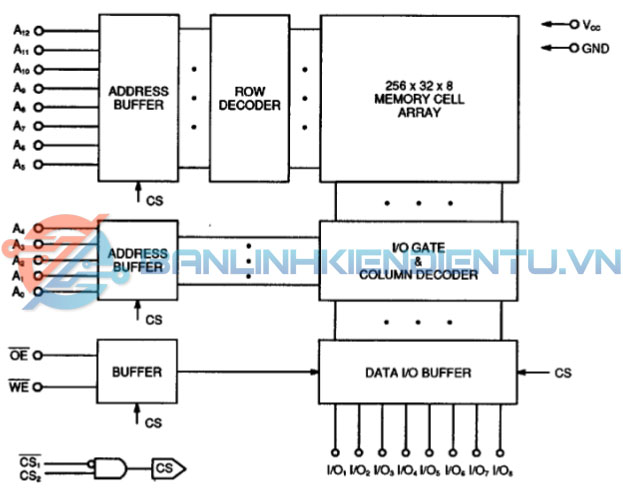

Sơ đồ khối

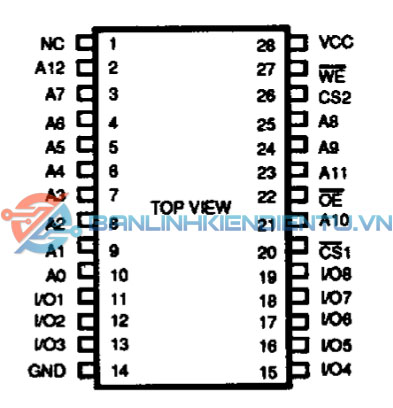

Sơ đồ chân

Kích thước IC MB8464-15L
