9040, BR9040F-WE2, BA9040F SOP-8

Giới thiệu về IC BR9040F-WE2

BR9040F-WE2 là EEPROM nối tiếp có thể được kết nối trực tiếp với cổng nối tiếp và có thể xóa và ghi bằng điện. Việc ghi và đọc được thực hiện theo đơn vị từ, sử dụng bốn loại lệnh hoạt động. Giao tiếp diễn ra thông qua các chân CS, SK, DI và DO, điều khiển chân WC được sử dụng để khởi tạo trạng thái vô hiệu hóa ghi, cho phép các EEPROM này được sử dụng như ROM một lần. Trong quá trình ghi, hoạt động được kiểm tra thông qua kiểm tra trạng thái bên trong.

Đặc trưng kỹ thuật

• BR9040F-W(4k bit): 256 từ ×16bit
• Nguồn điện đơn
• I/O dữ liệu nối tiếp.
• Chu kỳ lập trình tự động định thời gian với chức năng xóa tự động.
• Dòng điện cung cấp thấp.
  – Hoạt động (5V): 2mA (tối đa)
  – Chờ (5V): 3μA (tối đa) (ĐẦU VÀO CMOS)
• Bộ lọc nhiễu trên chân SK. Bảo vệ ghi khi nguồn điện yếu.
• Bảo vệ ghi bằng chân WC.
• Gói DIP8/SOP8/SSOP-B8/MSOP8pin tiết kiệm không gian.
• Độ bền 100.000 chu kỳ xóa/ghi.
• Lưu trữ ngày trong 10 năm.
• Kết nối dễ dàng với cổng nối tiếp.
• “FFFFh” được lưu trữ trong tất cả các địa chỉ trên sản phẩm đã giao

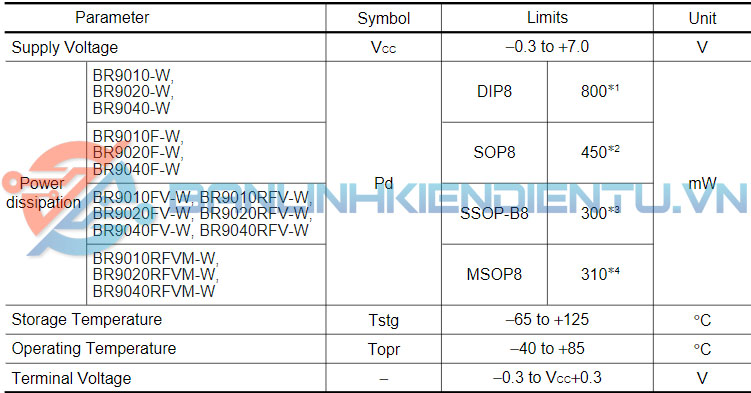

Thông số kỹ thuật

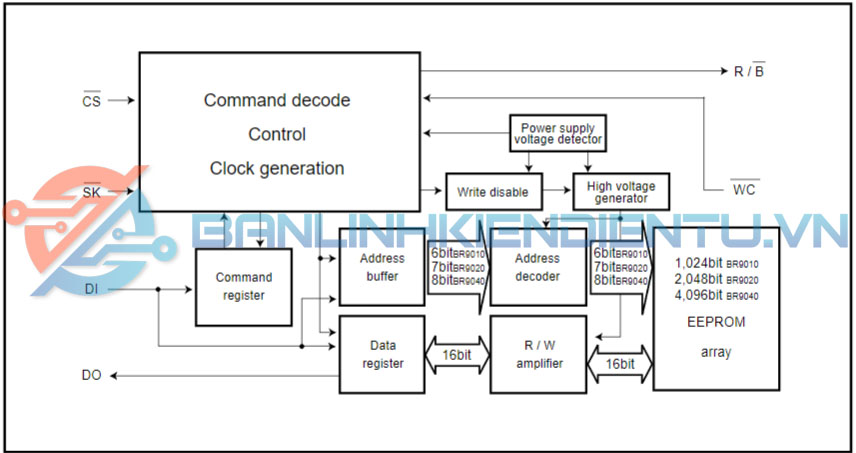

Sơ đồ khối

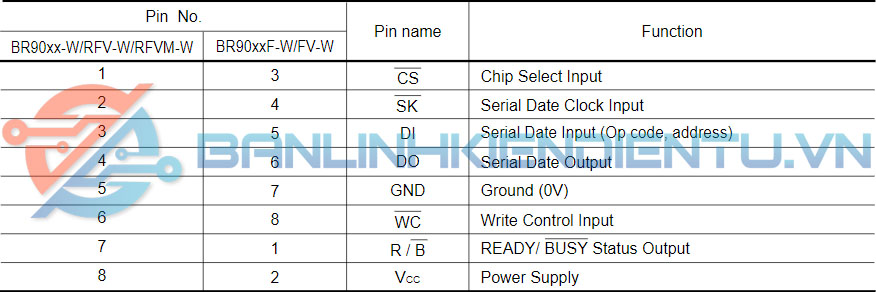

Sơ đồ chân

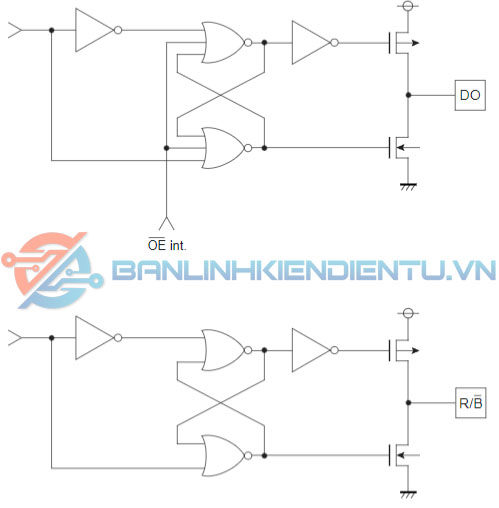

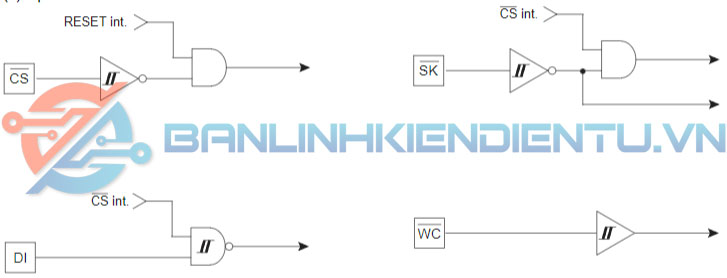

Sơ đồ tương đương

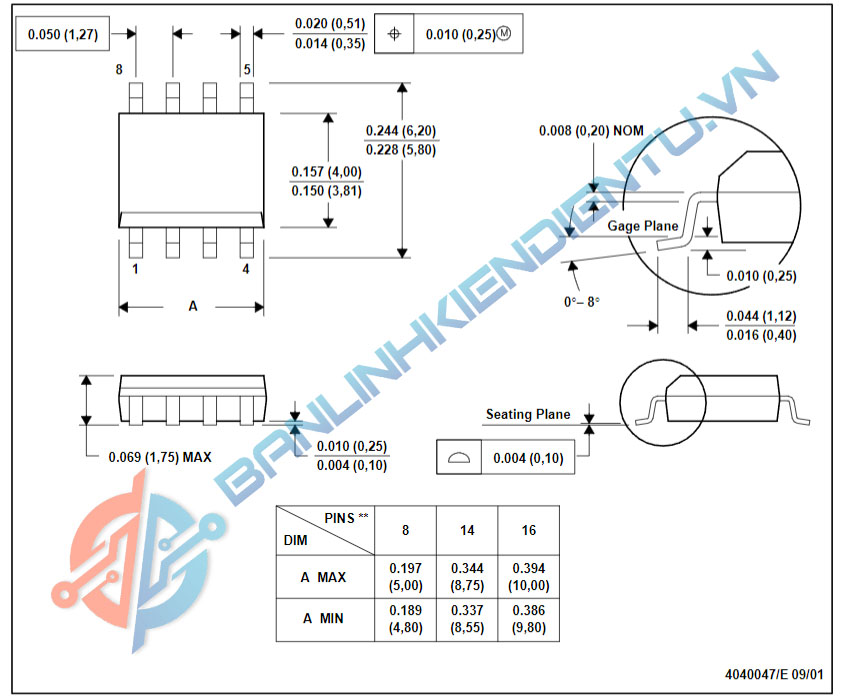

Kích thước IC BR9040F-WE2
