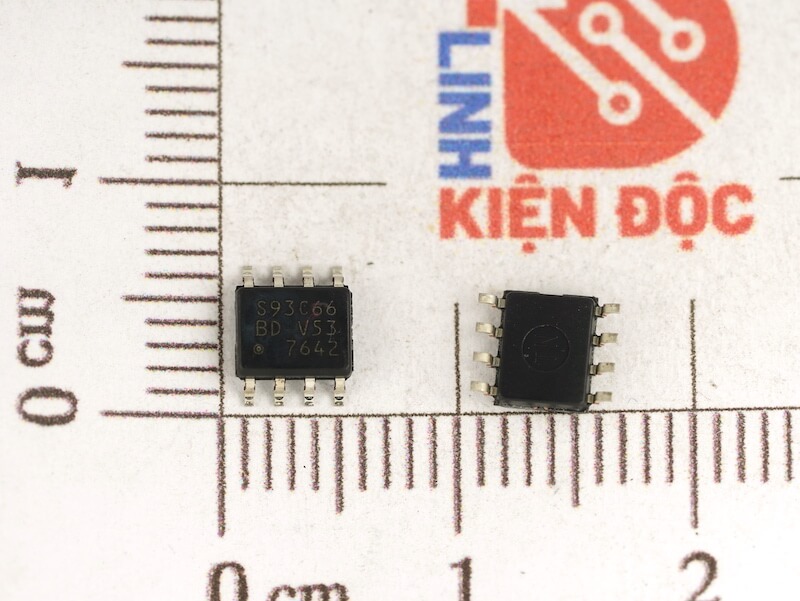

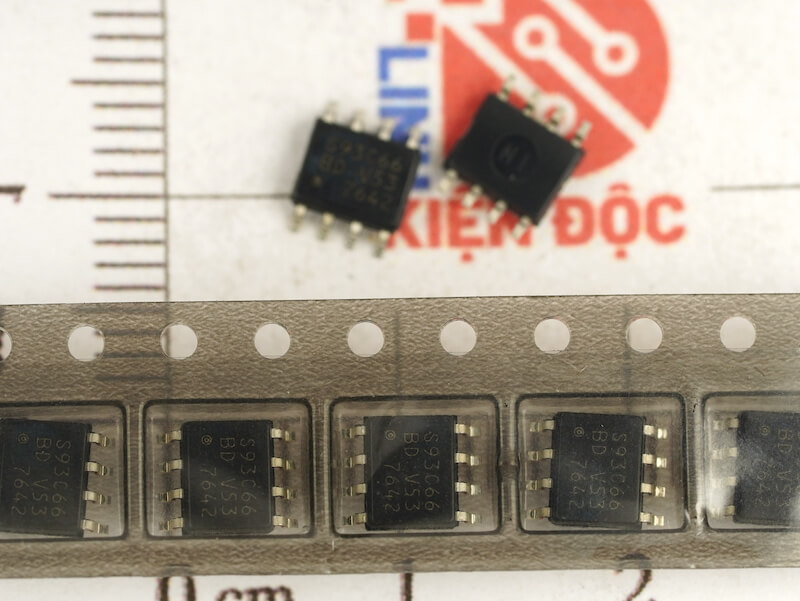

Giới thiệu về IC 93C66
93C66 là EEPROM không mất dữ liệu CMOS 4096 bit được tổ chức thành mảng 256 x 16 bit. Thiết bị này có giao diện MICROWIRE là bus nối tiếp 4 dây với các tín hiệu chipselect (CS), xung nhịp (SK), đầu vào dữ liệu (DI) và đầu ra dữ liệu (DO). Giao diện này tương thích với nhiều bộ vi điều khiển và bộ vi xử lý tiêu chuẩn. Có 7 lệnh được triển khai trên 93C66 cho nhiều hoạt động Đọc, Ghi, Xóa và Bật/Tắt Ghi khác nhau. Thiết bị này được chế tạo bằng quy trình CMOS cổng nổi Fairchild Semiconductor để có độ tin cậy cao, độ bền cao và mức tiêu thụ điện năng thấp. Các phiên bản “LZ” và “L” của 93C66 cung cấp dòng điện chờ rất thấp, phù hợp với các ứng dụng công suất thấp. Thiết bị này được cung cấp theo cả gói SO và TSSOP để cân nhắc không gian nhỏ.
Đặc trưng kỹ thuật
- VCC rộng 2,7V – 5,5V
- Dòng điện hoạt động điển hình của 200μA:
– 10μA dòng điện chờ điển hình
– 1μA dòng điện chờ điển hình (L)
– 0,1μA dòng điện chờ điển hình (LZ) - Không cần lệnh Xóa trước lệnh Ghi
- Chu kỳ ghi tự định thời gian
- Trạng thái thiết bị trong các chu kỳ lập trình
- Lưu trữ dữ liệu trong 40 năm
- Độ bền: 1.000.000 lần thay đổi dữ liệu
- Gói có sẵn: 8 chân SO, 8 chân DIP, 8 chân TSSOP
Thông số kỹ thuật
Sơ đồ khối
Sơ đồ chân
Kích thước IC 93C66
