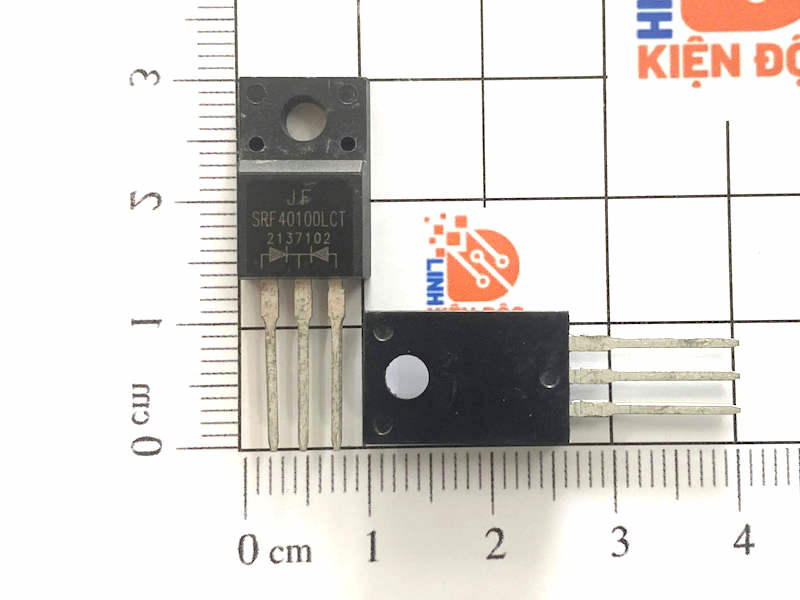

SRF40100LCT Điốt Schottky 40A 100V, TO-220F
11,500₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
1. SRF40100LCT là gì?
SRF40100LCT là điốt Schottky Barrier Rectifier được thiết kế cho các ứng dụng chỉnh lưu công suất. So với diode chỉnh lưu PN truyền thống, diode Schottky có ưu điểm là điện áp rơi thuận thấp và đáp ứng chuyển mạch nhanh, qua đó giúp giảm tổn hao trên diode và nâng cao hiệu suất của hệ thống.
Theo tài liệu kỹ thuật của Kingwell, phiên bản SRF40100LCT có cấu hình 2 diode Schottky, tổng dòng chỉnh lưu trung bình 40A (2 × 20A), điện áp ngược lặp lại 100V và nhiệt độ mối nối tối đa 150°C.

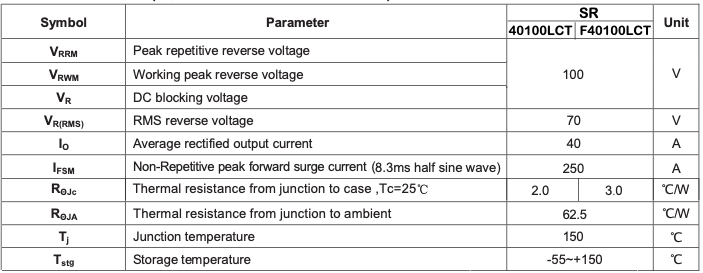

2. Thông số kỹ thuật SRF40100LCT
| Thông số | Giá trị |
|---|---|
| Mã linh kiện | SRF40100LCT |
| Loại linh kiện | Diode Schottky |
| Cấu hình | 2 diode Schottky |
| Điện áp ngược cực đại (VRRM) | 100V |
| Dòng chỉnh lưu trung bình (IO) | 40A (2 × 20A) |
| Dòng xung không lặp lại (IFSM) | 250A |
| VF điển hình tại 10A, Tj = 25°C | 0,51V |
| VF điển hình tại 20A, Tj = 25°C | 0,68V |
| VF điển hình tại 20A, Tj = 125°C | 0,57V |
| Nhiệt độ mối nối (Tj) | -55°C đến +150°C |
| Điện áp RMS tối đa | 70V |
| Dạng vỏ | TO-220/TO-220F tùy phiên bản |
Datasheet tham chiếu ghi nhận điện áp thuận khoảng 0,51V tại 10A và 0,68V tại 20A ở 25°C; dòng xung không lặp lại có thể đạt 250A trong điều kiện thử nghiệm quy định.

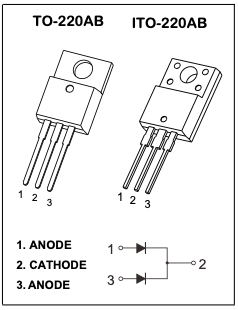

Sơ đồ chân
3. Đặc điểm nổi bật
Điện áp thuận thấp
Một ưu điểm quan trọng của SRF40100LCT là điện áp rơi thuận thấp. Khi diode dẫn dòng, mức sụt áp thấp giúp hạn chế công suất bị tiêu hao dưới dạng nhiệt.
Ví dụ, ở điều kiện thử nghiệm 20A và 25°C, datasheet tham chiếu đưa ra VF điển hình khoảng 0,68V.
Khả năng chịu dòng lớn
Với dòng chỉnh lưu trung bình 40A, SRF40100LCT hướng tới các mạch công suất cần khả năng dẫn dòng cao. Tuy nhiên, dòng thực tế cho phép phụ thuộc đáng kể vào điều kiện tản nhiệt, nhiệt độ vỏ và thiết kế PCB/heatsink.
Chuyển mạch nhanh
Cấu trúc Schottky không yêu cầu quá trình tích trữ điện tích thiểu số như diode PN thông thường, do đó phù hợp với các mạch có tần số chuyển mạch cao như nguồn xung và bộ chuyển đổi DC-DC.
Khả năng chịu xung cao
Thông số IFSM lên đến 250A trong điều kiện thử nghiệm quy định giúp diode có khả năng chịu được các dòng xung ngắn hạn tốt hơn so với mức dòng làm việc liên tục.
4. Chức năng của SRF40100LCT
SRF40100LCT thường đảm nhiệm các chức năng chính sau:
- Chỉnh lưu dòng điện: chuyển đổi điện áp/dòng điện xoay chiều hoặc dạng xung thành dòng một chiều.
- Chỉnh lưu đầu ra nguồn xung: sử dụng tại tầng đầu ra của SMPS để tăng hiệu suất.
- Diode hồi tiếp (Freewheeling): tạo đường dẫn cho dòng điện trong các mạch đóng cắt cảm ứng.
- Bảo vệ chống dòng ngược: hạn chế dòng điện chạy theo chiều không mong muốn.
- Giảm tổn hao công suất: điện áp thuận thấp giúp giảm công suất tiêu tán trên diode.
5. Ứng dụng của diode Schottky SRF40100LCT
Nhờ dòng lớn và điện áp chịu ngược 100V, SRF40100LCT có thể được sử dụng trong nhiều thiết bị điện tử công suất như:
Nguồn xung SMPS
SRF40100LCT thích hợp cho tầng chỉnh lưu và chỉnh lưu đồng bộ/không đồng bộ ở phía đầu ra của nguồn chuyển mạch, đặc biệt khi yêu cầu hiệu suất cao và tổn hao thấp.
Mạch DC-DC Converter
Diode Schottky công suất thường được sử dụng trong các bộ Buck, Boost, Forward và Flyback tùy theo cấu trúc mạch và điện áp làm việc.
Bộ sạc và nguồn DC công suất lớn
Linh kiện có thể được sử dụng trong các mạch chỉnh lưu, bảo vệ và chuyển đổi của bộ sạc công suất cao, nguồn DC và thiết bị điện tử công nghiệp.
Inverter và thiết bị điện công suất
SRF40100LCT có thể đóng vai trò diode chỉnh lưu hoặc diode hồi tiếp trong các mạch công suất, miễn là điện áp, dòng điện, nhiệt độ và điều kiện chuyển mạch nằm trong giới hạn của linh kiện.
Mạch bảo vệ nguồn
Diode Schottky cũng có thể được sử dụng để ngăn dòng điện chạy ngược trong một số cấu trúc nguồn DC và mạch bảo vệ cực tính.
6. Lưu ý khi sử dụng SRF40100LCT
Mặc dù được đánh giá ở mức 40A, không nên hiểu rằng diode luôn có thể dẫn liên tục 40A trong mọi điều kiện. Khả năng tải dòng thực tế phụ thuộc vào nhiệt độ môi trường, phương pháp tản nhiệt, diện tích đồng PCB và thiết kế heatsink.
Đặc biệt, khi sử dụng ở dòng lớn, cần:
- Thiết kế tản nhiệt phù hợp.
- Kiểm tra nhiệt độ mối nối và nhiệt độ vỏ.
- Không vượt quá 100V điện áp ngược lặp lại.
- Kiểm tra dòng xung và điều kiện khởi động của mạch.
- Đối chiếu đúng pinout và cấu hình diode trước khi thay thế.
Một số linh kiện cùng họ SR40100LCT có cấu hình common cathode, trong khi các mã 40A/100V khác có thể có cấu hình chân khác nhau. Vì vậy, không nên chỉ dựa vào tên gọi “40A 100V TO-220” để xác định sơ đồ chân.

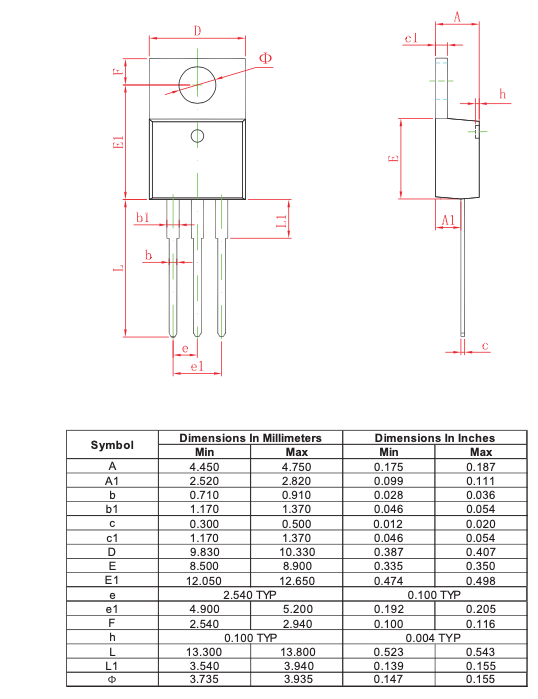

Kích thước SRF40100LCT
Xem thêm những sản phẩm Diode khác tại đây
Datasheet SRF40100LCT
