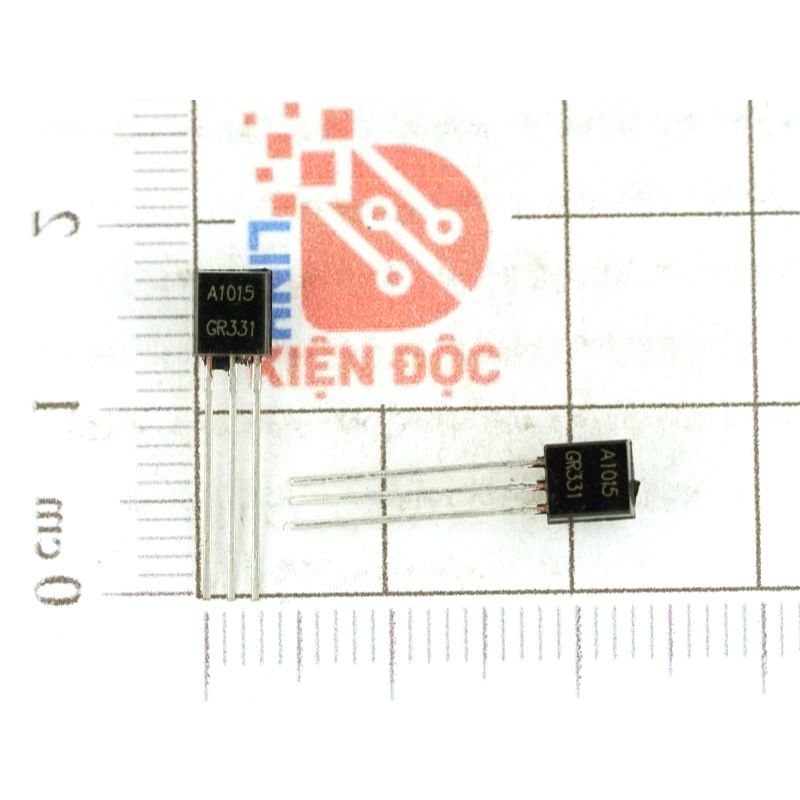

A1015 2SA1015 Transistor PNP 0.15A 50V TO-92 thường

Transistor A1015 là gì?

Transistor A1015 là loại transistor thuận PNP đươc ứng dụng chủ yếu trong các mạch khuếch đại tần số âm thanh. Nó cũng có thể được sử dụng cho mục đích chuyển mạch giống như các bóng bán dẫn PNP khác. Khi sử dụng làm bộ khuếch đại cho mục đích chung tần số Âm thanh, có thể được vận hành trong vùng hoạt động. Transitor này được chia thành bốn nhóm theo mức tăng dòng điện DC, O, Y, G và L và có mức tăng dòng điện DC 140, 240, 400 và 700 tương ứng.

Hệ số khuếch đại thường được xác định theo thuật ngữ công suất, để tính toán mức tăng hiện tại, chúng tôi sử dụng công thức:

Đạt được (hfe) = IC / IB

Trong đó, IC là dòng thu và IB là dòng cơ sở của mạch.

Tính năng và thông số kỹ thuật

• Loại Transistor: PNP
• Công suất: 0,4watts
• Điện áp định mức và dòng điện định mức: Vceo = 50v và Ic = 150mA
• Độ ồn thấp: 1dB
• Chất liệu vỏ: nhựa đúc
• Công suất tiêu tán: 400mW
• Mức tăng dòng điện một chiều: 400
• Collector Emitter và Collector Base điện áp sự cố: 50Vdc
• Điện áp bão hòa Emitter cơ sở: 1.1Vdc
• Điện áp cơ sở Emitter: 1.45Vdc
• Bổ sung cho 2SC1815 tạo thành 1 cặp thuận nghịch trong mạch đẩy kéo
• Nhiệt độ hoạt động và nhiệt độ lưu trữ: -55oC đến + 150oC

Sơ đồ chân

Các loại transistor tương đương với A1015

NTE290A, 2SA495, 2SA561, 2SA564A, 2SA573, 2SA675, 2SA705, 2SA850, 2SA999, KTA1015, BC212, BC257, BC307, BC557, 2N3494, 2SA781

Cách sử dụng bóng bán dẫn A1015?

Trong mạch dưới đây của flasher LED sử dụng 2SA1015 , tụ C1 và R1 được sử dụng làm bộ tạo tần số cho bóng bán dẫn Q1 được sử dụng làm công tắc cho Q2. Và, Q2 được sử dụng để tăng hiện tại. Từ tụ C1 đến R2 và LED, Q1 sẽ hoạt động cho đến khi điện áp giảm trên C1. Kết quả là, Q2 bắt đầu tiến hành và một dòng điện chạy qua LED và nó BẬT.

Trong khi C1 xả qua R1 trong một khoảng thời gian, khi xả C1 ra sẽ không có áp lực làm sai lệch thiết bị đầu cuối cơ sở của Q1. Do đó, Q1 ngừng hoạt động cũng dừng hoạt động quý 2. Do đó, đèn LED TẮT và C1 sẽ bắt đầu lại và chu kỳ này tiếp tục. Và, việc BẬT và TẮT LED có vẻ như là một flasher.

Các ứng dụng của Transistor 2SA1015

• Mạch đóng ngắt
• Điều khiển giai đoạn khuếch đại
• Bộ khuếch đại AF
• Có thể sử dụng cặp Darlington
• Được sử dụng trong việc nháy đèn led

Datasheets A1015
