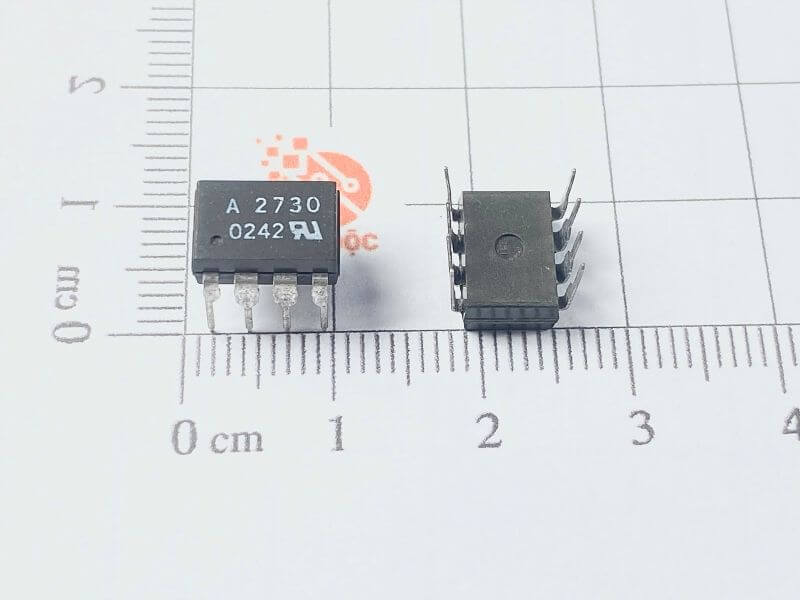

A2730, HP2730, HCPL-2730, A 2730 DIP-8

Mô tả Opto HCPL-2730

• Bộ ghép quang và HCPL-2730 bao gồm một đèn LED AlGaAs được ghép nối quang học với bộ tách sóng quang Darlington phân tách độ lợi cao
• Cấu hình Darlington phân chia tách photodiode đầu vào và đầu tiên mức tăng từ bóng bán dẫn đầu ra cho phép điện áp bão hòa đầu ra thấp hơn và hoạt động ở tốc độ cao hơn có thể với phototransistor Darlington thông thường bộ ghép quang
• Sự kết hợp giữa dòng điện đầu vào rất thấp 0,5 mA và dòng điện truyền cao tỷ lệ 2000% làm cho họ này đặc biệt hữu ích cho giao diện đầu vào với MOS, CMOS, LSTTL và EIA RS232C, trong khi khả năng tương thích đầu ra được đảm bảo với CMOS như cũng như yêu cầu TTL phân tán cao
• Tấm chắn tiếng ồn bên trong giúp loại bỏ chế độ chung đặc biệt ở mức 10 kV/μs
• Dòng điện thấp – 0,5 mA
• CTR-2000% vượt trội
• Điện áp làm việc kép-480V RMS
• TLB được đảm bảo 0-70°C

Ứng dụng HCPL-2730

• Cách ly mặt đất logic kỹ thuật số
• Máy dò chuông điện thoại
• Bộ thu dòng EIA-RS-232C
• Bộ thu nhiễu chế độ phổ biến cao
• Cách ly bus μP
• Bộ thu vòng lặp hiện tại

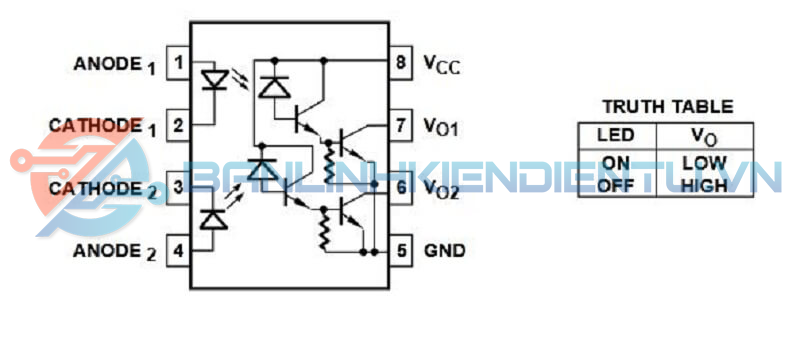

Sơ đồ chân A2730

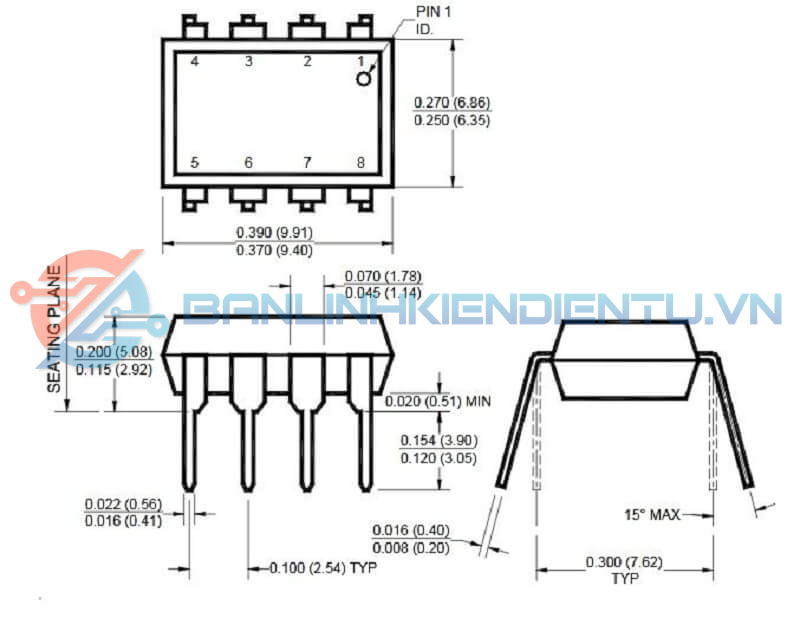

Kích thước HCPL-2730

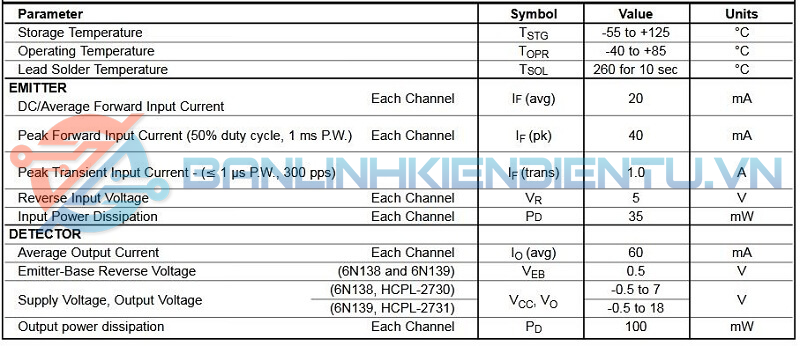

Bảng thông số HCPL-2730

Xem thêm: Các sản phẩm Opto khác tại đây

Datasheet HCPL-2730
