A3120, HCPL-3120, HP3120 Opto Driver Dip-8

banlinhkiendientu.com chuyên cung cấp Opto A3120 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng

Mô tả Opto HCPL-3120

• HCPL-3120 chứa đèn LED GaAsP. Đèn LED được ghép quang với một mạch tích hợp có tầng đầu ra nguồn. Các bộ ghép quang này rất phù hợp để điều khiển IGBT và MOSFET công suất được sử dụng trong các ứng dụng biến tần điều khiển động cơ

• Dòng điện đầu ra tối thiểu 2,0 A
• Loại bỏ chế độ chung tối thiểu (CMR) 15 kV/µs ở VCM = 1500 V
• Điện áp đầu ra mức thấp tối đa 0,5 V (VOL)
• Loại bỏ sự cần thiết của ổ đĩa cổng âm
• ICC = 5 mA Nguồn cung tối đa hiện tại
• Bảo vệ khóa điện áp (UVLO) với hiện tượng trễ
• Phạm vi VCC hoạt động rộng: 15 đến 30 Vôn
• Tốc độ chuyển đổi tối đa 500 ns
• Phạm vi nhiệt độ công nghiệp: -40°C đến 100°C

Ứng dụng Opto HCPL-3120

• Ổ đĩa cổng IGBT/MOSFET
• Bộ truyền động động cơ AC/DC không chổi than
• Biến tần công nghiệp
• Nguồn điện chuyển đổi chế độ

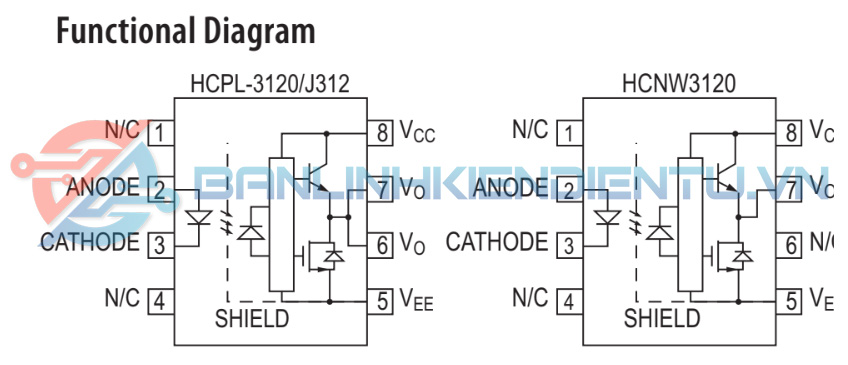

Sơ đồ cấu tạo HCPL-3120

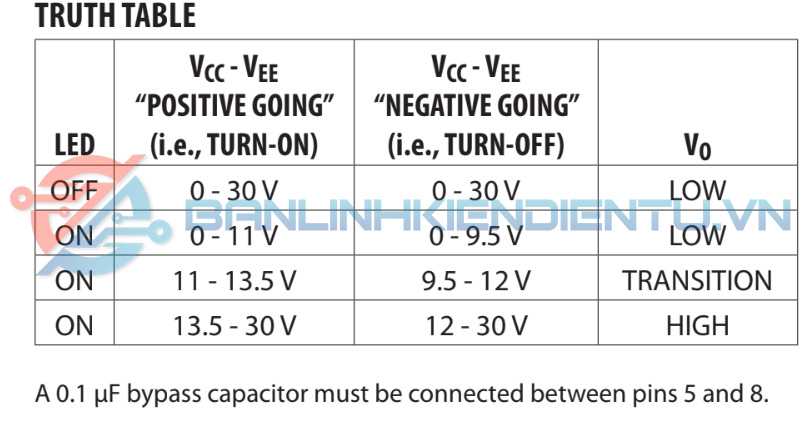

Bảng chân lí HCPL-3120

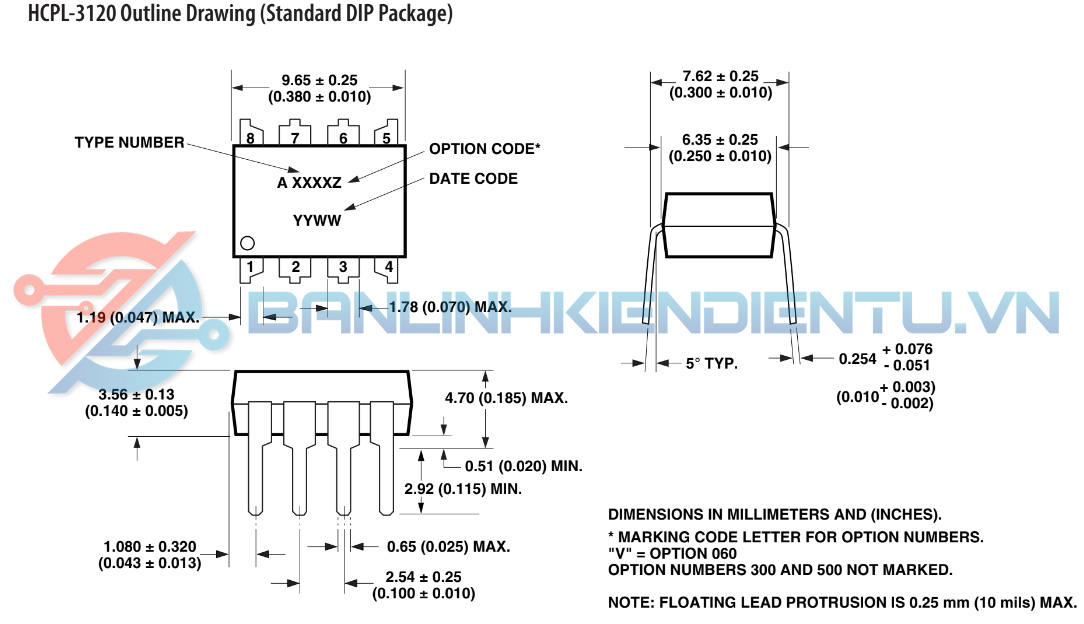

Kích thước HCPL-3120

Thông số kĩ thuật HCPL-3120

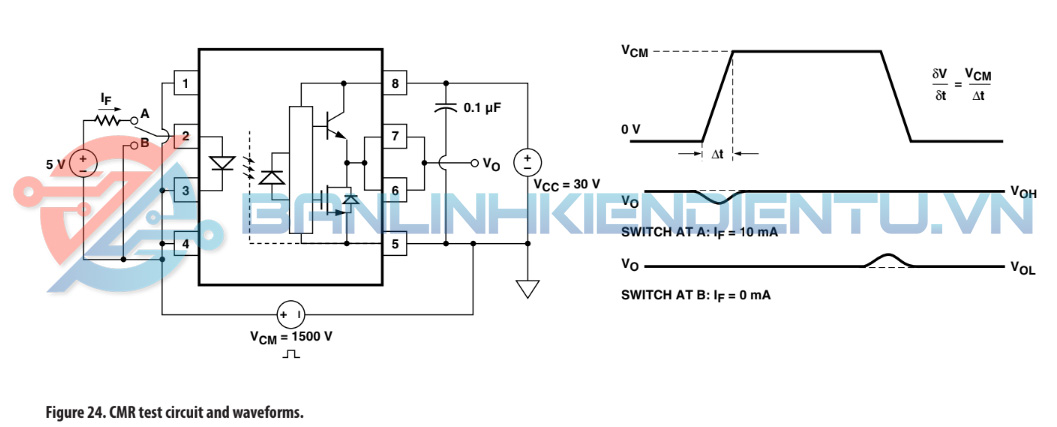

Sơ đồ mạch thử nghiệm HCLP-3120

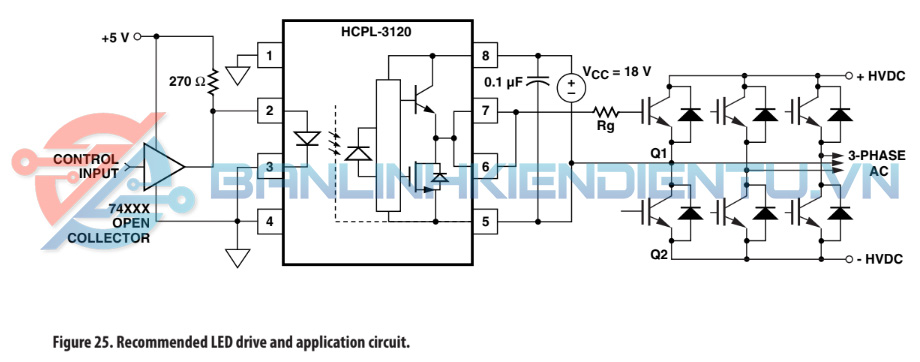

Sơ đồ mạch ứng dụng HCLP-3120

Loại bỏ Ổ đĩa cổng IGBT âm (áp dụng cho HCPL 3120, HCPL-J312 và HCNW3120)

Để giữ cho IGBT luôn tắt, HCPL-3120 có thông số VOL tối đa rất thấp là 0,5V. HCPL-3120 nhận ra VOL rất thấp này bằng cách sử dụng bóng bán dẫn DMOS có điện trở 1Ω (điển hình) trong mạch kéo xuống của nó. Khi HCPL 3120 ở trạng thái thấp, cổng IGBT bị ngắn mạch tới bộ phát Rg + 1Ω. Giảm thiểu Rg và độ tự cảm chì từ HCPL-3120 đến cổng IGBT và bộ phát (có thể bằng cách gắn HCPL-3120 trên một bo mạch PC nhỏ ngay phía trên IGBT) có thể loại bỏ nhu cầu về ổ đĩa cổng IGBT âm trong nhiều ứng dụng như được trình bày trong Hình 25. Cần cẩn thận với thiết kế bo mạch PC như vậy để tránh định tuyến dấu vết bộ thu hoặc bộ phát IGBT gần đầu vào HCPL-3120 vì điều này có thể dẫn đến việc ghép các tín hiệu nhất thời không mong muốn vào HCPL 3120 và làm giảm hiệu suất. (Nếu cống IGBT phải được định tuyến gần đầu vào HCPL-3120 thì đèn LED phải được phân cực ngược khi ở trạng thái tắt, để ngăn các tín hiệu nhất thời được ghép từ cống IGBT bật HCPL-3120.)
