A3150, A 3150V, HCPL 3150 SOP-8

Mô tả Opto HCPL3150

• HCPL-3150 bao gồm một Đèn LED GaAsP được ghép nối quang học với một mạch tích hợp với một giai đoạn đầu ra công suất. Bộ ghép quang này phù hợp điều khiển IGBT và MOSFET được sử dụng trong ứng dụng biến tần điều khiển động cơ

• Dòng điện đầu ra tối thiểu 0,5 A
• Tối thiểu chung 15 kV/μs,
• Điện áp đầu ra mức thấp tối đa 1,0V
• Chế độ loại bỏ (CMR) ở VCM= 1500V
• ICC = 5 mA Dòng cung tối đa
• VCC hoạt động rộng 15 đến 30 V
• Chuyển đổi tối đa 500 ns
• Phạm vi nhiệt độ công nghiệp: -40°C đến 100°C

Ứng dụng Opto HCPL3150

• Ổ đĩa cổng IGBT/MOSFET
• Bộ truyền động động cơ AC/DC không chổi than
• Biến tần công nghiệp
• Nguồn điện chuyển đổi chế độ

Kích thước Opto HCPL3150

Bảng thông số Opto HCPL3150

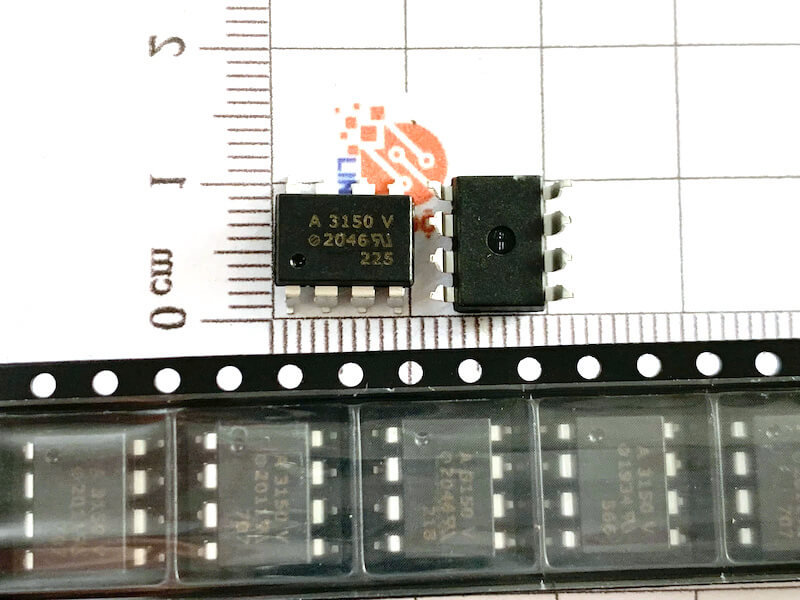

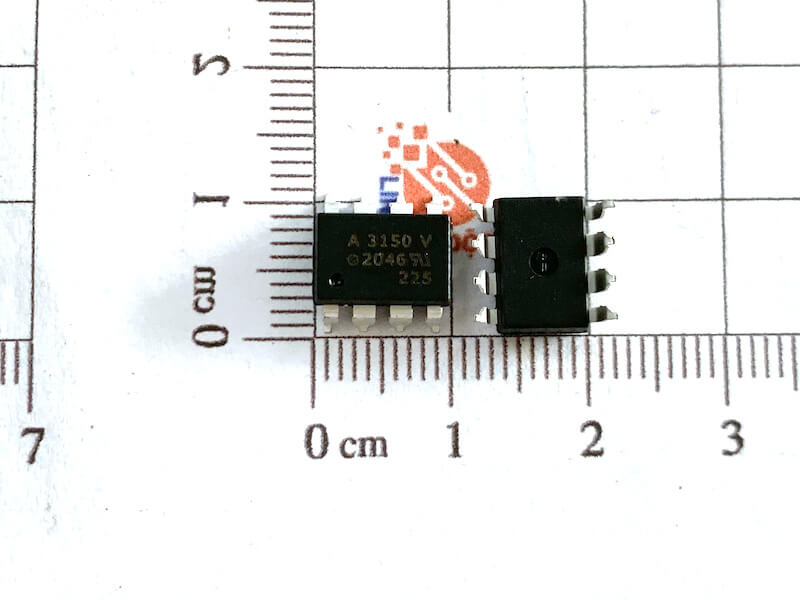

Ảnh thực tế Opto HCPL3150
