A330J Opto Driver SOP-16

• A330J là Opto điều khiển cổng thông minh, dòng điện đầu ra 1.5 A tiên tiến, dễ sử dụng, giúp bảo vệ lỗi IGBT VCE nhỏ gọn, giá cả phải chăng và dễ thực hiện. Các tính năng như phát hiện VCE tích hợp, khóa dưới điện áp (UVLO), tắt IGBT “mềm”, phản hồi lỗi bộ thu hở cách ly và kẹp Miller hoạt động mang lại sự linh hoạt tối đa cho thiết kế và bảo vệ mạch.
• ACPL-330J chứa đèn LED GaAsP. Đèn LED được ghép quang với một mạch tích hợp có tầng đầu ra nguồn. ACPL-330J lý tưởng cho việc điều khiển IGBT và MOSFET công suất được sử dụng trong các ứng dụng biến tần điều khiển động cơ. Điện áp và dòng điện được cung cấp bởi các bộ ghép quang này khiến chúng phù hợp lý tưởng để điều khiển trực tiếp IGBT có định mức lên tới 1200 V và 100 A. Đối với các IGBT có định mức cao hơn, ACPL-330J có thể được sử dụng để điều khiển một giai đoạn nguồn rời rạc điều khiển cổng IGBT . ACPL-330J có điện áp cách điện VIORM = 891 VPEAK.

Đặc trưng kỹ thuật A330J ACPL-330J

• Dòng điện đầu ra tối đa 1,5 A
• Dòng điện đầu ra cực đại tối thiểu 1,0 A
• Độ trễ truyền tối đa 250 ns trên phạm vi nhiệt độ
• Kẹp Miller chủ động 1.0A. Kẹp ngắn chốt về VEE nếu không sử dụng
• Kẹp Miller
• Phát hiện độ bão hòa
• Bảo vệ khóa điện áp (UVLO) với hiện tượng trễ
• Phản hồi lỗi cách ly Open Collector
• Tự động đặt lại sau thời gian tắt tiếng cố định, thường là 26 mili giây
• Có sẵn trong gói SO-16
• Độ méo độ rộng xung tối đa 100 ns (PWD)
• Từ chối chế độ chung tối thiểu 15 kV/µs (CMR) tại VCM = 1500 V
• ICC(max) < 5 mA dòng điện cung cấp tối đa
• Phạm vi hoạt động VCC rộng: 15 V đến 30 V trong phạm vi nhiệt độ
• Dải nhiệt độ hoạt động rộng: –40°C đến 105°C

Các ứng dụng của Opto A330J ACPL-330J

• Ổ đĩa cổng IGBT/Power MOSFET cách ly
• Bộ truyền động động cơ AC và DC không chổi than
• Bộ biến tần công nghiệp và nguồn điện liên tục
  (UPS)

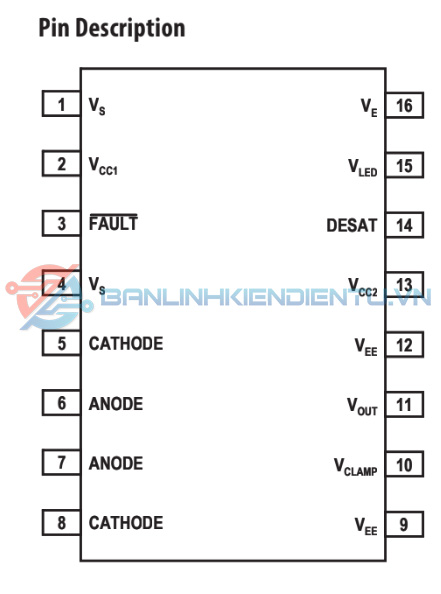

Sơ đồ chân A330J ACPL-330J

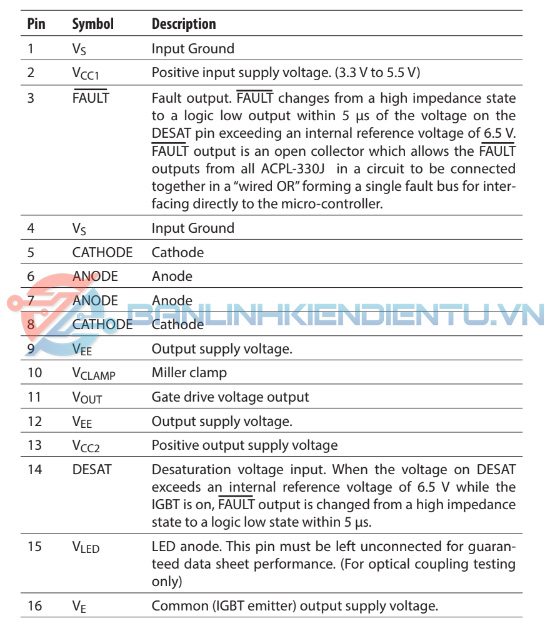

Bảng mô tả chân A330J

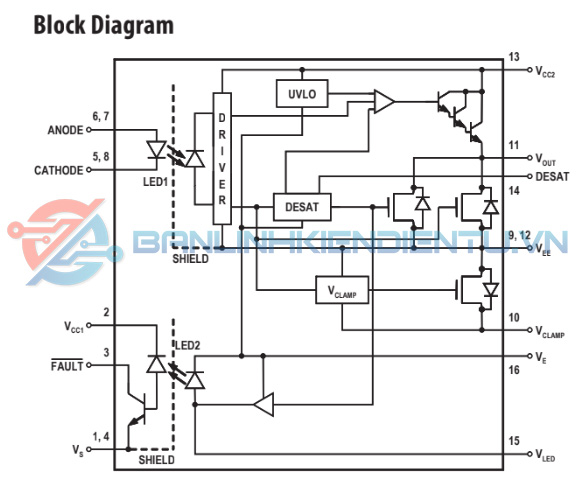

Sơ đồ khối A330J

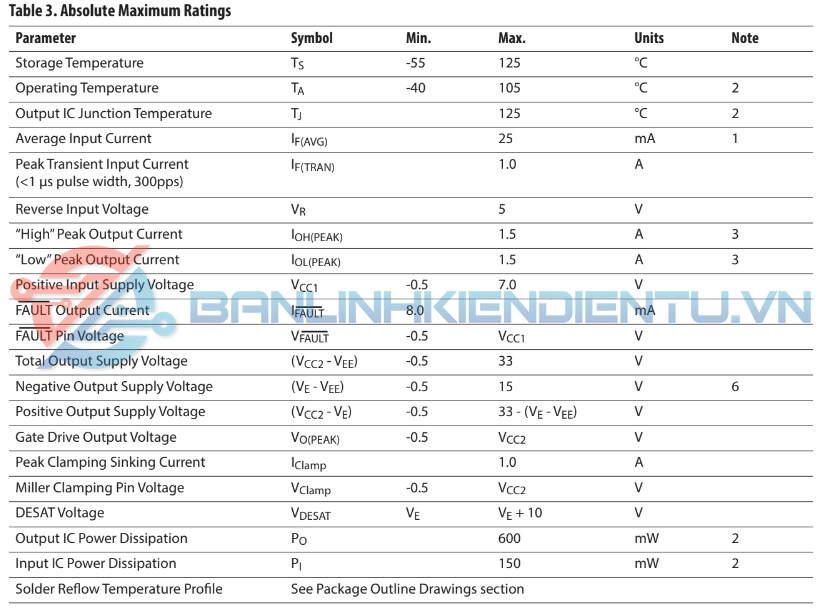

Thông số kĩ thuật A330J

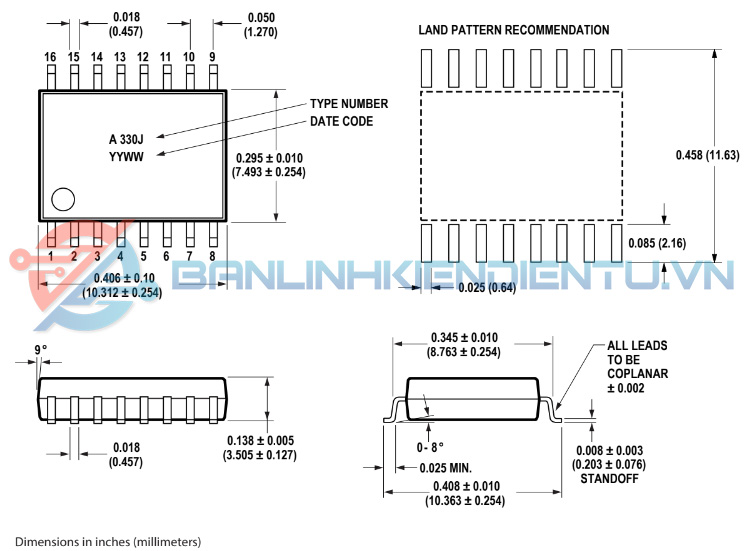

Kích thước A330J ACPL-330J

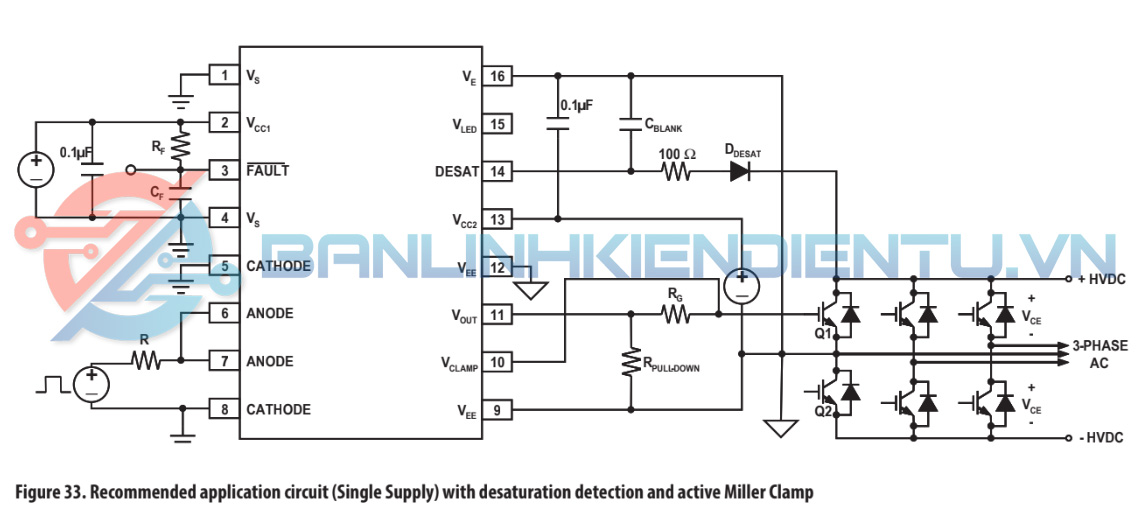

Ứng dụng mạch dùng A330J

A330J có bộ điều khiển cổng đầu vào bằng đèn LED và đầu ra lỗi bộ thu hở thích hợp cho các ứng dụng ‘OR’ có dây. Mạch ứng dụng được đề xuất trong hình dưới đây minh họa cách triển khai ổ đĩa cổng điển hình bằng cách sử dụng ACPL-330J. Phần sau đây mô tả về việc điều khiển IGBT. Tuy nhiên, nó cũng có thể áp dụng được cho MOSFET. Tùy thuộc vào yêu cầu về ngưỡng cổng MOSFET hoặc IGBT, các nhà thiết kế có thể muốn điều chỉnh điện áp nguồn VCC (Khuyến nghị VCC = 17,5V cho IGBT và 12,5V cho MOSFET).
