A331J, HCPL-331J, A 331J Opto Driver SOP-16

Giới thiệu A331J

A331J là Opto driver có dòng điện đầu ra 1.5 A tiên tiến, trình điều khiển cổng thông minh, dễ sử dụng, giúp bảo vệ lỗi IGBT VCE nhỏ gọn, giá cả phải chăng và dễ thực hiện. Các tính năng như phát hiện VCE tích hợp, khóa dưới điện áp (UVLO), tắt IGBT “mềm”, phản hồi lỗi bộ thu hở cách ly và kẹp Miller hoạt động mang lại sự linh hoạt trong thiết kế và bảo vệ mạch tối đa.
A331J chứa đèn LED GaAsP. Đèn LED được ghép quang với một mạch tích hợp có tầng đầu ra nguồn. ACPL-331J lý tưởng cho việc điều khiển IGBT và MOSFET công suất được sử dụng trong các ứng dụng biến tần điều khiển động cơ. Điện áp và dòng điện được cung cấp bởi các bộ ghép quang này khiến chúng phù hợp lý tưởng để điều khiển trực tiếp IGBT có định mức lên tới 1200 V và 100 A. Đối với các IGBT có định mức cao hơn, ACPL-331J có thể được sử dụng để điều khiển một giai đoạn nguồn rời rạc điều khiển cổng IGBT . ACPL-331J có điện áp cách điện VIORM = 891 VPEAK.

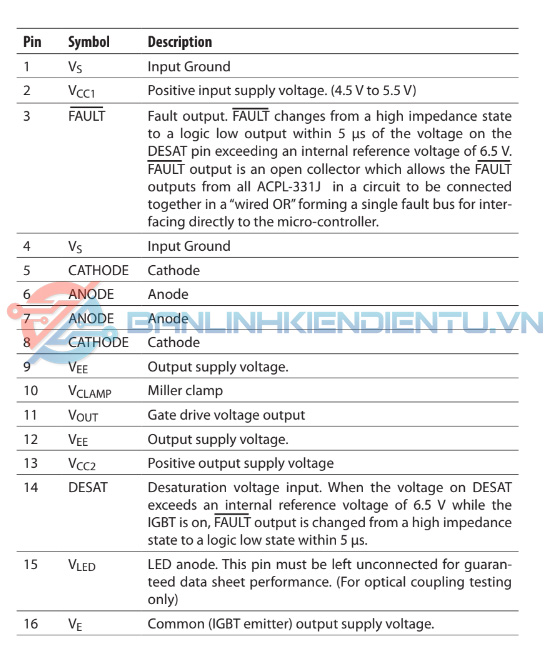

Sơ đồ chân Opto A331J

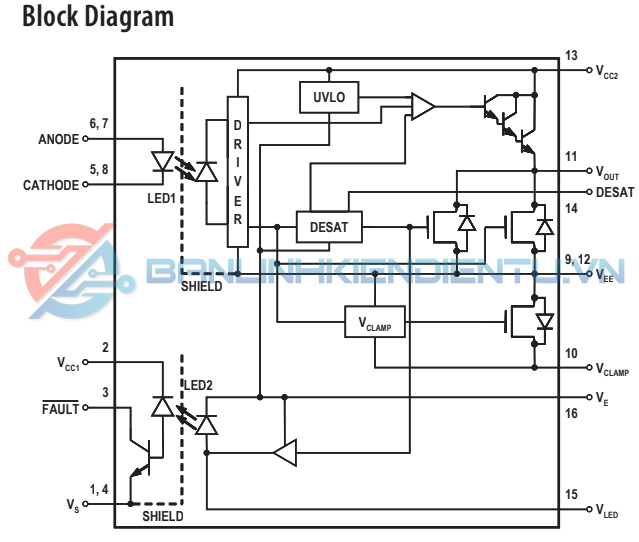

Sơ đồ khối cấu tạo Opto A331J

Thông số kĩ thuật A331J

Ứng dụng của Opto A331J

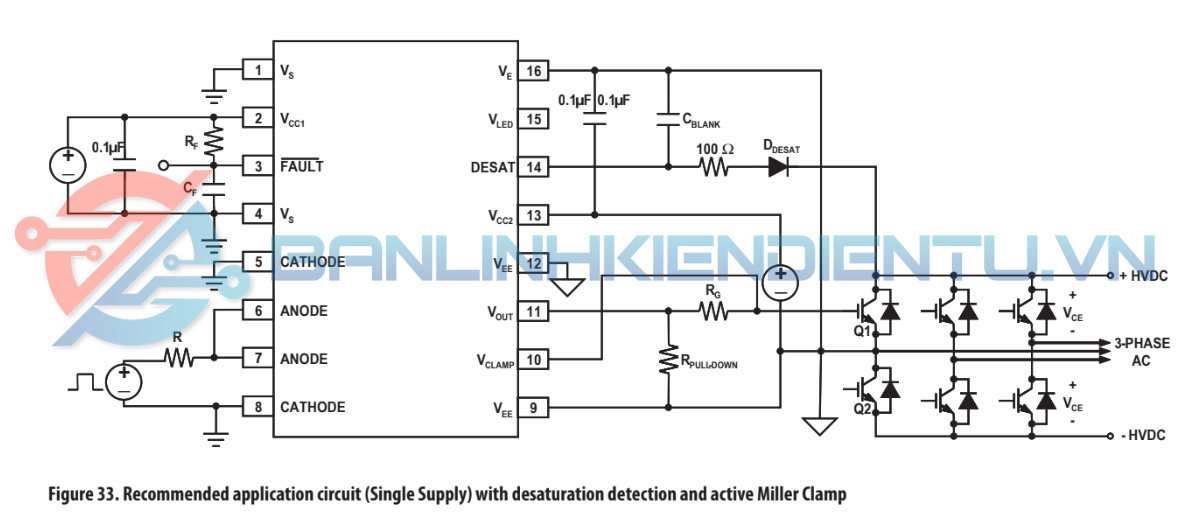

A331J có bộ điều khiển cổng đầu vào bằng đèn LED và đầu ra lỗi bộ thu hở thích hợp cho các ứng dụng ‘OR’ có dây. Mạch ứng dụng được đề xuất trong hình dưới đây minh họa việc triển khai ổ đĩa cổng điển hình bằng cách sử dụng A331J. Phần sau đây mô tả về việc điều khiển IGBT. Tuy nhiên, nó cũng có thể áp dụng được cho MOSFET. Tùy thuộc vào yêu cầu về ngưỡng cổng MOSFET hoặc IGBT, các nhà thiết kế có thể muốn điều chỉnh điện áp nguồn VCC (Khuyến nghị VCC = 17,5V cho IGBT và 12,5V cho MOSFET).

Kích thước Opto A331J

Ứng dụng Opto A331J

• Ổ đĩa cổng IGBT/Power MOSFET bị cô lập
• Ổ đĩa động cơ AC và DC không chổi than
• Biến tần công nghiệp và Nguồn điện liên tục (UPS)
