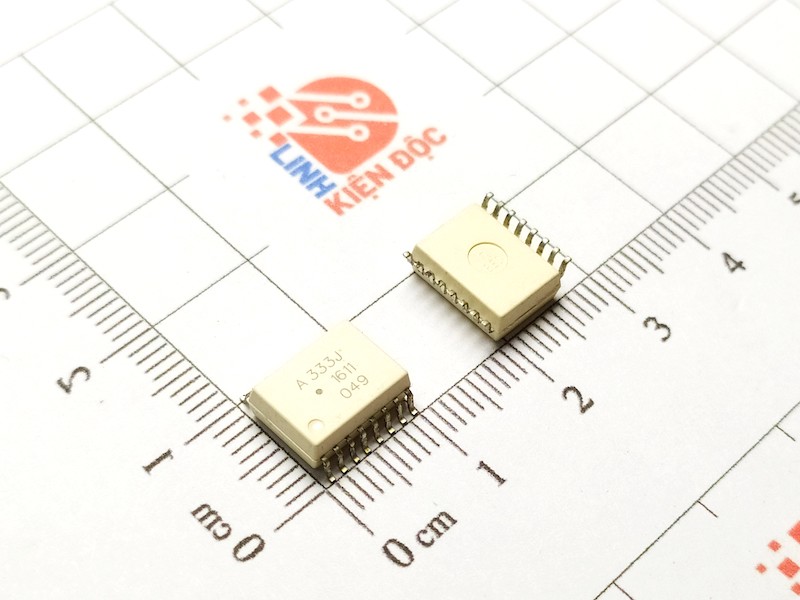

A333J, HCPL-333J, ACPL-333J Opto Driver SOP-16

• A333J là Opto điều khiển cổng thông minh, dòng điện đầu ra 2.5 A tiên tiến, dễ sử dụng, giúp bảo vệ lỗi IGBT VCE nhỏ gọn, giá cả phải chăng và dễ thực hiện. Các tính năng như phát hiện VCE tích hợp, khóa dưới điện áp (UVLO), tắt IGBT “mềm”, phản hồi lỗi bộ thu hở cách ly, kẹp Miller hoạt động và đặt lại Tự động lỗi mang lại sự linh hoạt tối đa cho thiết kế và bảo vệ mạch.
• A333J chứa đèn LED GaAsP. Đèn LED được ghép nối quang học với một mạch tích hợp có tầng đầu ra nguồn. ACPL-333J lý tưởng cho việc điều khiển IGBT và MOSFET công suất được sử dụng trong các ứng dụng biến tần điều khiển động cơ. Điện áp và dòng điện được cung cấp bởi các bộ ghép quang này khiến chúng phù hợp lý tưởng để điều khiển trực tiếp IGBT có định mức lên tới 1200 V và 150 A. Đối với các IGBT có định mức cao hơn, ACPL-333J có thể được sử dụng để điều khiển một giai đoạn nguồn rời rạc điều khiển cổng IGBT . ACPL-333J có điện áp cách điện VIORM = 891 VPEAK.

Đặc trưng kỹ thuật Opto A333J

• Dòng điện đầu ra cực đại tối đa 2.5A
• Dòng điện đầu ra cực đại tối thiểu 2A
• Độ trễ lan truyền tối đa 250 ns theo phạm vi nhiệt độ
• Phát hiện bão hòa
• Bảo vệ khóa điện áp (UVLO) với Độ trễ
• Có sẵn trong gói SO-16
• Độ méo độ rộng xung tối đa 100 ns (PWD)
• Từ chối chế độ chung tối thiểu 15 kV/µs (CMR) tại VCM = 1500V
• ICC (tối đa) < 5 mA dòng cung cấp tối đa
• Phạm vi hoạt động VCC rộng: trên 15 V đến 30 V
• Phạm vi nhiệt độ
  • Dải nhiệt độ hoạt động rộng: –40°C đến 105°C

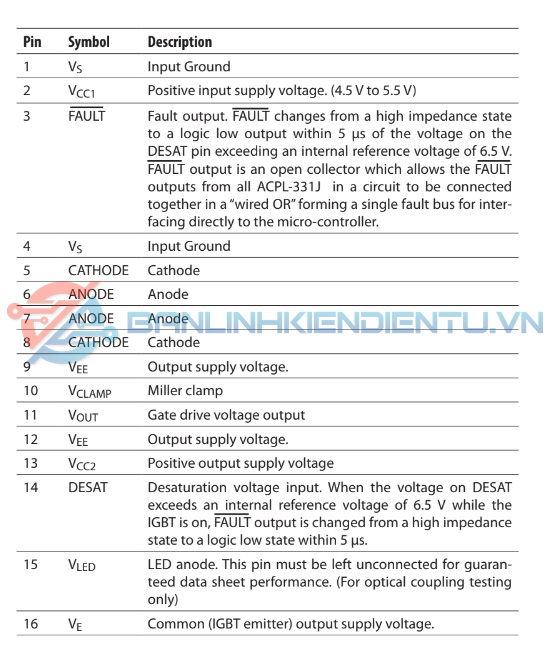

Sơ đồ chân Opto A333J

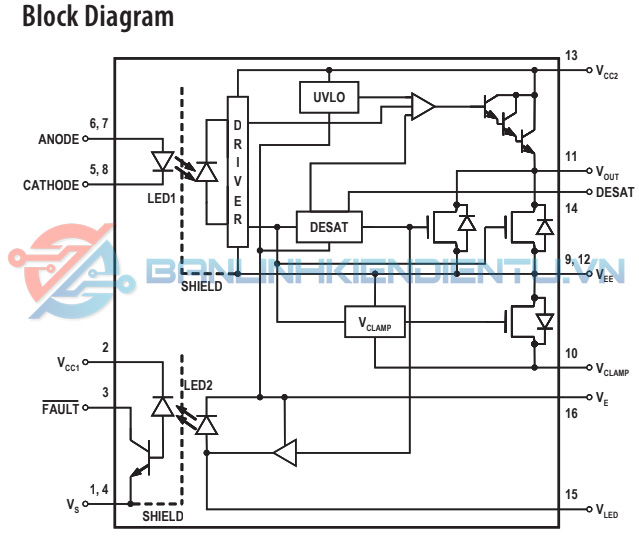

Sơ đồ khối cấu tạo Opto A333J

Thông số kĩ thuật A331J

Ứng dụng của Opto A333J

A331J có bộ điều khiển cổng đầu vào bằng đèn LED và đầu ra lỗi bộ thu hở thích hợp cho các ứng dụng ‘OR’ có dây. Mạch ứng dụng được đề xuất trong hình dưới đây minh họa việc triển khai ổ đĩa cổng điển hình bằng cách sử dụng A331J. Phần sau đây mô tả về việc điều khiển IGBT. Tuy nhiên, nó cũng có thể áp dụng được cho MOSFET. Tùy thuộc vào yêu cầu về ngưỡng cổng MOSFET hoặc IGBT, các nhà thiết kế có thể muốn điều chỉnh điện áp nguồn VCC (Khuyến nghị VCC = 17,5V cho IGBT và 12,5V cho MOSFET).

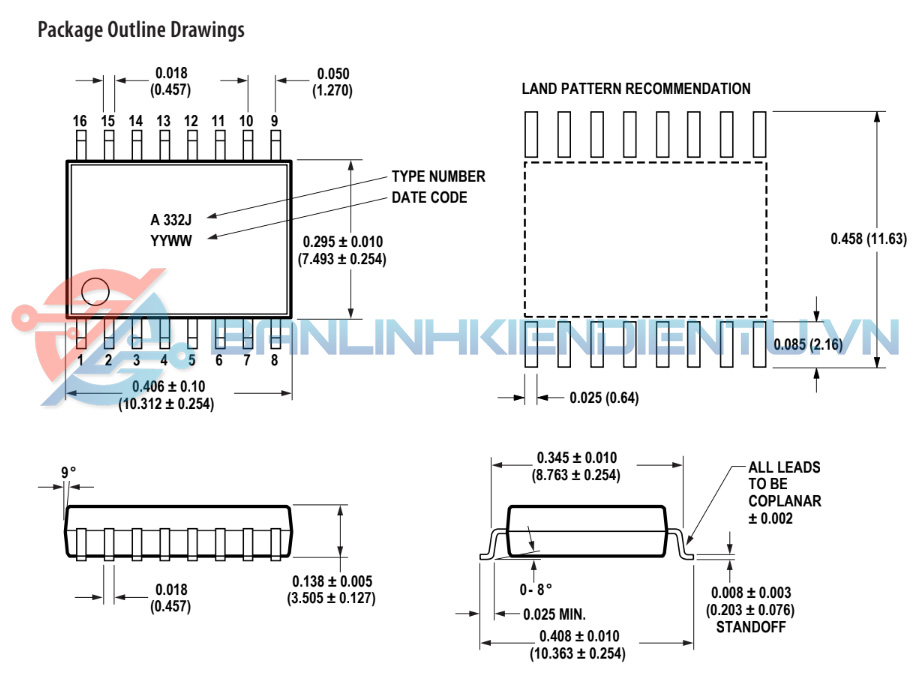

Kích thước Opto A333J
