A3977SEDT, A3977SED, A3977 IC chức năng PLCC44

banlinhkiendientu.com là đơn vị chuyên cung cấp IC A3977SEDT với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Mô tả A3977SEDT

A3977 là một trình điều khiển động cơ vi bước hoàn chỉnh, được tích hợp sẵn trong trình dịch. Nó được thiết kế để vận hành động cơ bước lưỡng cực trong các chế độ đầy đủ, nửa bước, một phần tư và tám bước, với ổ đĩa đầu ra khả năng 35 V và ± 2,5 A. A3977 bao gồm một cố định bộ điều chỉnh dòng điện ngoài thời gian có khả năng hoạt động trong chế độ phân rã chậm, nhanh hoặc hỗn hợp. Điều khiển suy giảm dòng điện này sơ đồ dẫn đến giảm tiếng ồn động cơ có thể nghe được, tăng bước chính xác và giảm tiêu tán năng lượng.

Đặc trưng A3977SEDT

• ±2,5 A, định mức đầu ra 35 V
• Đầu ra rDS(bật) thấp, nguồn 0,45 Ω, mức chìm 0,36 Ω điển hình
• Tự động phát hiện/lựa chọn chế độ suy giảm dòng điện
• Dải điện áp nguồn logic 3,0 đến 5,5 V
• Các chế độ suy giảm dòng điện hỗn hợp, nhanh và chậm
• Đầu ra trong nước
• Chỉnh lưu đồng bộ để tiêu tán điện năng thấp
• UVLO bên trong và mạch ngắt nhiệt
• Bảo vệ dòng chéo

Xem thêm: Các sản phẩm IC khác

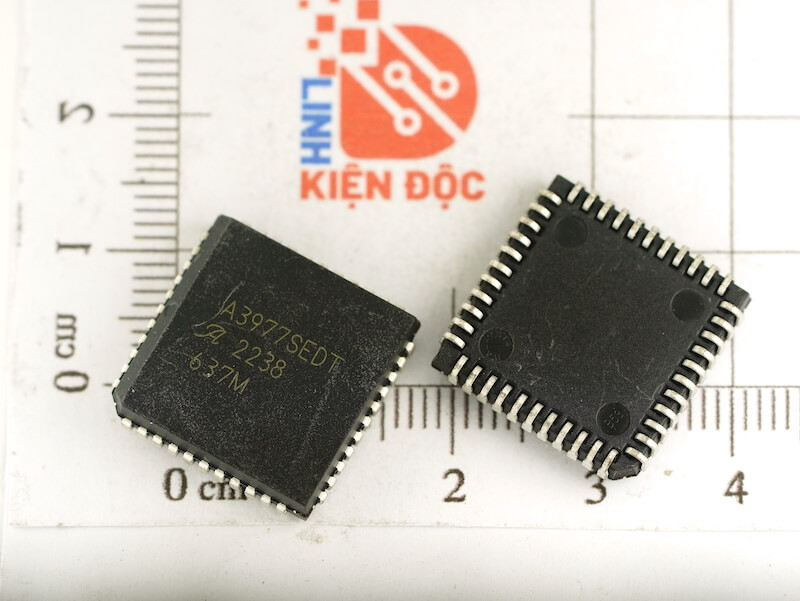

Hình ảnh thực tế A3977SEDT

Thông số kỹ thuật của IC A3977SEDT

Sơ đồ chân IC A3977SEDT

Cấu tạo trong IC A3977SEDT

Kích thước IC A3977SEDT

Datasheet A3977SEDT
