A4503, A 4503, HCPL-4503, HP4503 DIP-8

Bộ ghép quang bóng bán dẫn điốt này sử dụng lớp cách điện giữa đèn LED và bộ tách sóng quang tích hợp để cung cấp cách điện giữa đầu vào và đầu ra. Các kết nối riêng biệt cho độ lệch photodiode và bộ thu bóng bán dẫn đầu ra sẽ tăng tốc độ lên đến hàng trăm lần so với bộ ghép phototransistor thông thường bằng cách giảm điện dung của bộ thu cơ sở

15 kV/µs Miễn nhiễm nhất thời ở chế độ chung tối thiểu ở VCM = 1500 V

Tốc độ cao: 1 Mb/giây

Tương thích với TTL

Mở đầu ra Collector

Đảm bảo hiệu suất ở nhiệt độ: 0°C đến 70°C

Ứng dụng Opto HCPL-4503

Cách điện cao thế

Cách ly Transistor công suất trong bộ truyền động động cơ

Bộ thu đường truyền

Phản hồi trong nguồn điện ở chế độ chuyển đổi

Cách ly mặt đất logic tốc độ cao – TTL/TTL, TTL/ CMOS, TTL/LSTTL

Thay thế Bộ cách ly Phototransistor chậm

Cách ly mặt đất tín hiệu tương tự

Kích thước Opto HCPL-4503

Bảng thông số Opto HCPL-4503

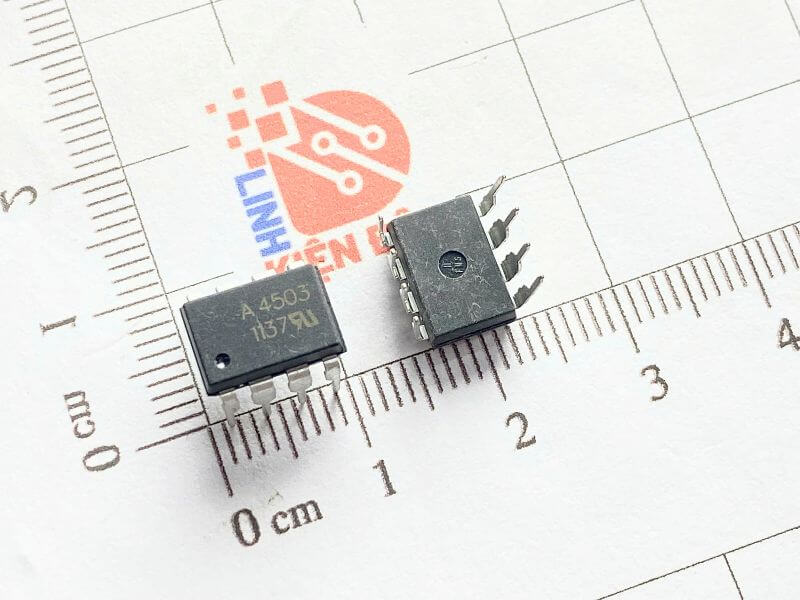

Ảnh thực tế Opto HCPL-4503
