A 4506, A4506V, A 4506V, A4506 Opto Sop-8
12,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Giới thiệu A4506V
A4506 là Opto cách ly quang 8 chân, ngõ ra cổng logic, sử dụng phổ biến trong các mạch điều khiển biến tần động cơ, servo driver, các mạch điều khiển động lực thông qua linh kiện chuyển mạch cần tần số cao. chức năng khuếch đại xung PWM vào các chân kích Gate của module IGBT, mosfet trong các mạch nghịch lưu của biến tần, thường bắt gặp trong các mạch biến tần ABB, servo driver…hoặc các mạch điều khiển động cơ khác
Thông số kĩ thuật A4506
- Kiểu chân: DIP-8
- Điện áp cung cấp (Vcc): 4.5V – 30V
- Điện áp đầu ra (Vo): 0V – 30V
- Dòng điện đầu vào(ON): 10mA – 20mA
- Nhiệt độ hoạt động (Ta): -40°C đến 100 °C
Ứng dụng Opto HCNW4506
Cách ly IPM
Ổ đĩa cổng IGBT/MOSFET bị cô lập
Bộ truyền động động cơ AC và DC không chổi than
Biến tần công nghiệp

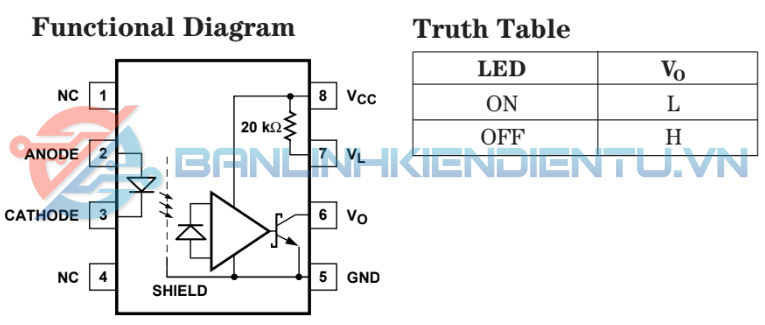

Sơ đồ khối chức năng A4506
Thông số kĩ thuật A4506

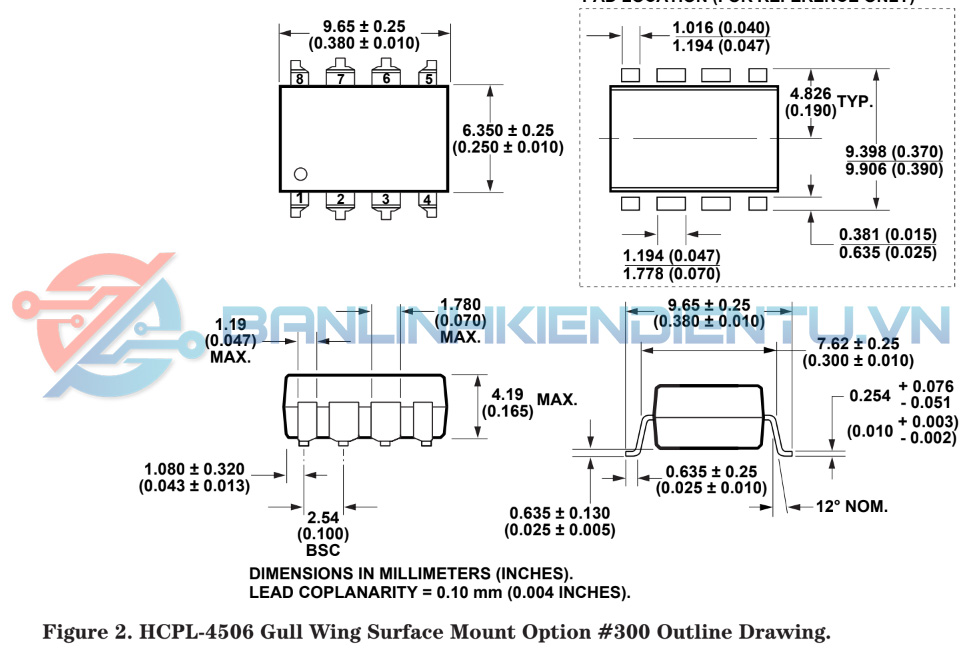

Kích thước chân A4506
Sơ đồ mạch thử nghiệm A4506
Sơ đồ mạch ứng dụng điển hình A4506
Những cân nhắc về mạch điều khiển LED cho hiệu suất CMR cực cao
Nếu không có tấm chắn đầu dò, nguyên nhân chính gây ra lỗi CMR của bộ ghép quang là do việc ghép điện dung từ phía đầu vào của bộ ghép quang, xuyên qua gói, tới IC của bộ ghép quang như trong Hình
HCPL-4506, HCPL-0466 và HCNW4506 được cải thiện Hiệu suất CMR bằng cách sử dụng IC dò có tấm chắn Faraday trong suốt về mặt quang học, giúp chuyển hướng dòng điện ghép điện dung ra khỏi mạch IC nhạy cảm. Tuy nhiên, tấm chắn này không loại bỏ sự ghép điện dung giữa đèn LED với các chân đầu ra của bộ ghép quang và nối đất đầu ra như trong Hình

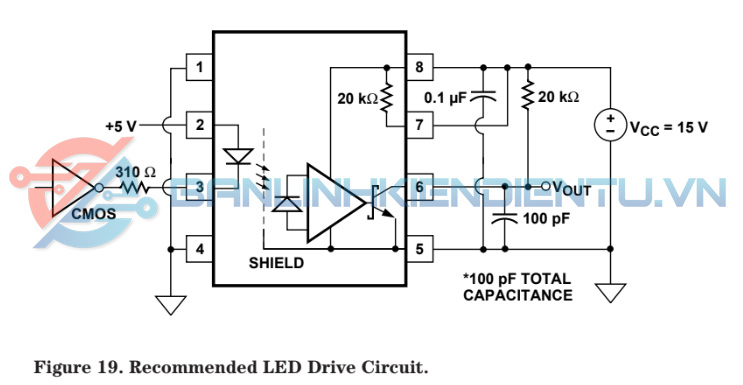

. Việc ghép điện dung này gây ra nhiễu loạn dòng điện LED trong quá trình chuyển tiếp ở chế độ chung và trở thành nguyên nhân chính gây ra lỗi CMR cho đèn LED bộ ghép quang được che chắn. Mục tiêu thiết kế chính của mạch điều khiển đèn LED CMR cao là giữ cho đèn LED ở trạng thái thích hợp (bật hoặc tắt) trong quá trình chuyển đổi chế độ chung. Ví dụ: mạch ứng dụng được khuyến nghị (Hình 19), có thể đạt được 15 kV/μs CMR trong khi giảm thiểu độ phức tạp của thành phần. Lưu ý rằng cổng CMOS được khuyên dùng trong Hình

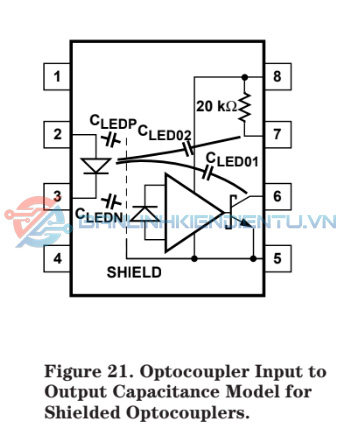

để tắt đèn LED khi cổng ở trạng thái cao. Một nguyên nhân khác gây ra lỗi CMR đối với bộ ghép quang được che chắn là việc ghép trực tiếp với các chân đầu ra của bộ ghép quang thông qua CLEDO1 và CLEDO2 trong Hình

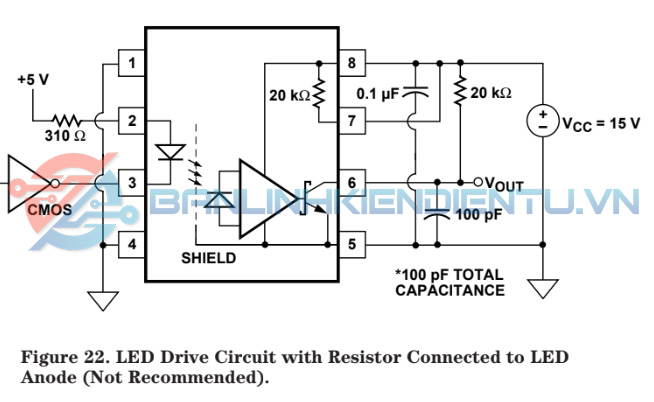

. Nhiều yếu tố ảnh hưởng đến hiệu ứng và cường độ của khớp nối trực tiếp bao gồm: việc sử dụng đầu ra bên trong hoặc bên ngoài điện trở kéo lên, vị trí của điện trở cài đặt dòng LED, kết nối của các chân gói đầu vào không được sử dụng và giá trị của tụ điện ở đầu ra bộ ghép quang (CL). Các kỹ thuật để giữ đèn LED ở trạng thái thích hợp và giảm thiểu ảnh hưởng của việc ghép trực tiếp sẽ được thảo luận trong hai phần tiếp theo.
