A6211GLJTR T A6211 SOP 8

banlinhkiendientu.com là đơn vị chuyên cung cấp IC A6211 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Mô tả A6211

A6211 là bộ điều chỉnh chuyển mạch IC duy nhất cung cấp đầu ra dòng điện không đổi để điều khiển đèn LED công suất cao. Nó tích hợp bộ chuyển mạch DMOS kênh N phía cao để hạ áp DC-to-DC (buck) chuyển đổi. Dòng điện trung bình thực được tạo ra bằng cách sử dụng một phương pháp theo chu kỳ, được kiểm soát đúng thời gian. Dòng điện đầu ra có thể được người dùng lựa chọn bằng cảm biến dòng điện bên ngoài điện trở. Điện áp đầu ra được tự động điều chỉnh để lái xe số lượng đèn LED khác nhau trong một chuỗi. Điều này đảm bảo hiệu quả hệ thống tối ưu. Việc làm mờ đèn LED được thực hiện bằng xung đầu vào logic trực tiếp- tín hiệu điều chế độ rộng (PWM) ở chân kích hoạt. Thiết bị được cung cấp dưới dạng gói SOIC hẹp 8 chân nhỏ gọn (hậu tố LJ) với miếng đệm hở để tăng cường khả năng tản nhiệt. Nó không chứa chì (Pb), được mạ khung chì mờ 100%.

Đặc trưng A6211

• Điện áp cung cấp 6 đến 48 V
• Điều khiển dòng điện đầu ra trung bình thực
• 3 A đầu ra tối đa trên phạm vi nhiệt độ hoạt động
• Giới hạn dòng điện theo từng chu kỳ
• Tích hợp công tắc MOSFET
• Làm mờ thông qua đầu vào logic trực tiếp hoặc điện áp nguồn điện
• Bồi thường vòng điều khiển nội bộ
• Khóa điện áp thấp (UVLO) và tắt máy do nhiệt sự bảo vệ
• Tắt nguồn ở mức thấp (điển hình là 1 μA)
• Bảo vệ mạnh mẽ chống lại: □ Pin-to-pin ngắn liền kề □ Pin-to-GND ngắn □ Lỗi hở/đoản mạch thành phần

Xem thêm: Các mã IC khác

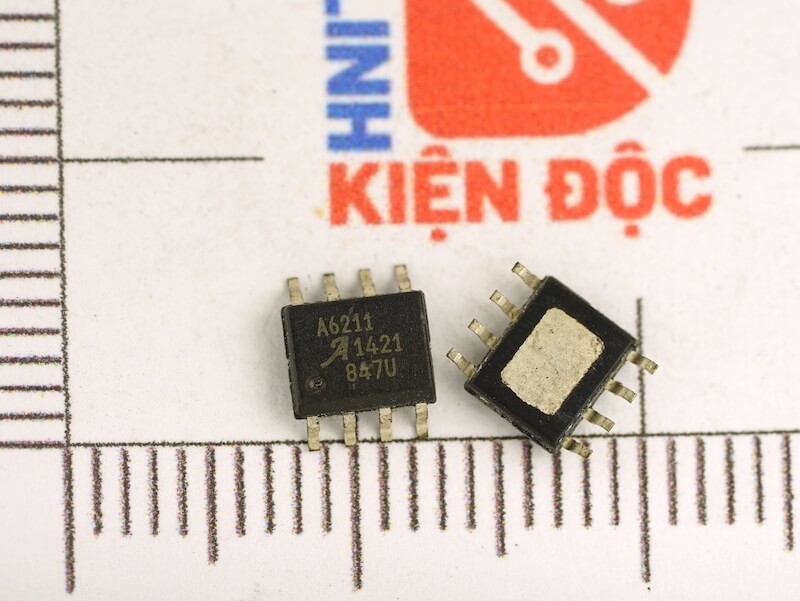

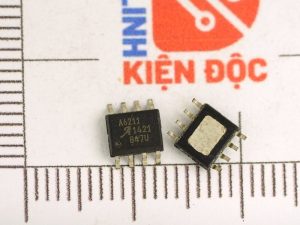

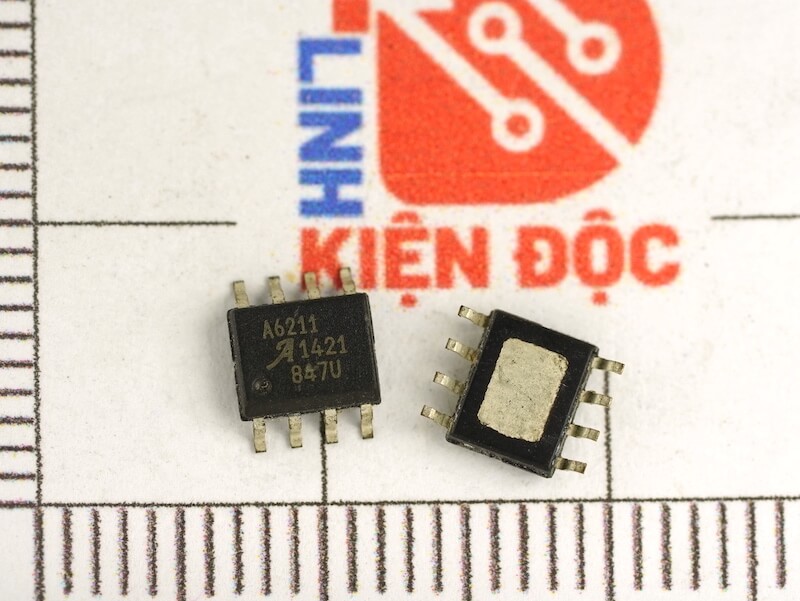

Hình ảnh sản phẩm A6211

Thông số kỹ thuật của IC A6211

Sơ đồ chân của A6211

Cấu tạo trong của A6211

Mạch ứng dụng của A6211

Kích thước của A6211

Datasheet A6211
