A7847, HCPL-7847, A 7847 Opto SOP-8

banlinhkiendientu.com chuyên cung cấp Opto A7847 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng

Giới thiệu Opto HCPL-7847

Bộ khuếch đại cách ly HCPL-7847 cung cấp các biểu diễn khuếch đại và cách ly chính xác về điện áp và dòng điện.

Khi được sử dụng với điện trở shunt trong đường dẫn dòng điện, HCPL-7847 mang lại độ tin cậy, hiệu quả về chi phí, kích thước và khả năng tự động chèn vượt trội so với các giải pháp truyền thống như máy biến dòng và cảm biến hiệu ứng Hall.

HCPL-7847 bao gồm bộ chuyển đổi tương tự sang kỹ thuật số sigma-delta được ghép nối quang học với bộ chuyển đổi kỹ thuật số sang tương tự.

Hiệu suất vượt trội trong các thông số kỹ thuật quan trọng của thiết kế như loại bỏ chế độ chung, điện áp bù, phi tuyến tính, phạm vi nhiệt độ hoạt động và tuân thủ quy định giúp cho HCPL-7847 sự lựa chọn rõ ràng để thiết kế các sản phẩm có kích thước nhỏ gọn, đáng tin cậy, chi phí thấp hơn như bộ điều khiển động cơ và bộ biến tần. Loại bỏ chế độ chung 15 kV/μs giúp HCPL-7847 phù hợp với môi trường điện ồn, chẳng hạn như môi trường được tạo ra bởi tốc độ chuyển mạch cao của IGBT công suất. Điện áp bù thấp cùng với hệ số nhiệt độ điện áp bù thấp cho phép sử dụng chính xác các kỹ thuật hiệu chuẩn tự động. Dung sai tăng 5% với độ phi tuyến 0,1% tiếp tục mang lại hiệu suất cần thiết để phản hồi và kiểm soát chính xác. Phạm vi nhiệt độ hoạt động rộng với hiệu suất được chỉ định cho phép HCPL-7840 được sử dụng trong môi trường công nghiệp khắc nghiệt.

Mô tả Opto HCPL-7847

• Loại bỏ chế độ chung cao (CMR): 15 kV/µs ở VCM = 1000 V
• Dung sai tăng 5%
• 0,1% phi tuyến
• Điện áp bù thấp và Hệ số nhiệt độ tắt
• Băng thông 100 kHz
• Hiệu suất được chỉ định trong phạm vi nhiệt độ -40°C đến 85°C
• Điện môi 2500 Vac, 1 phút

Ứng dụng Opto HCPL-7847

• Cảm biến dòng điện và pha động cơ
• Cảm biến dòng điện biến tần
• Chế độ cách ly tín hiệu nguồn điện chuyển đổi
• Mục đích chung Cảm biến và giám sát dòng điện
• Cách ly tín hiệu tương tự mục đích chung

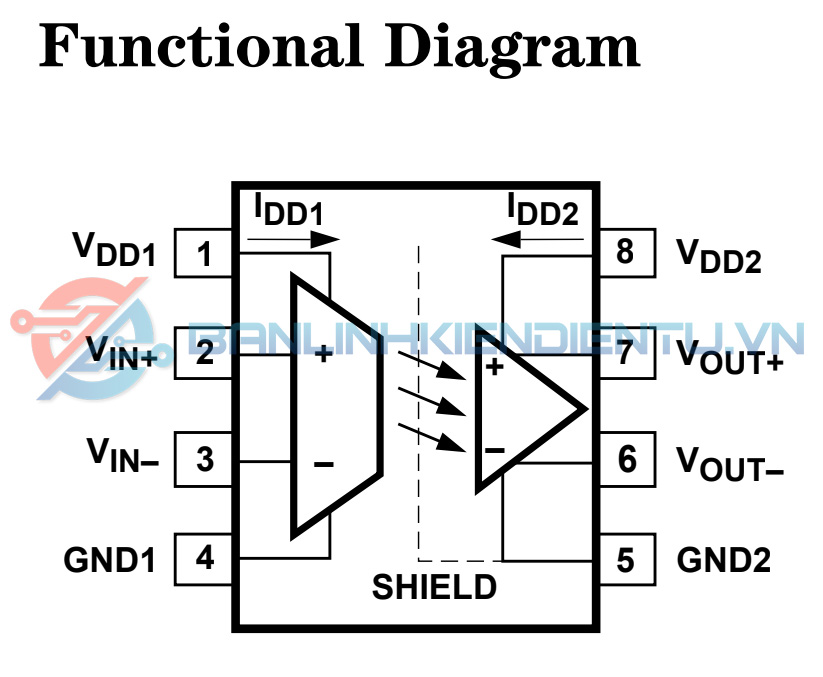

Sơ đồ chân HCPL-7847

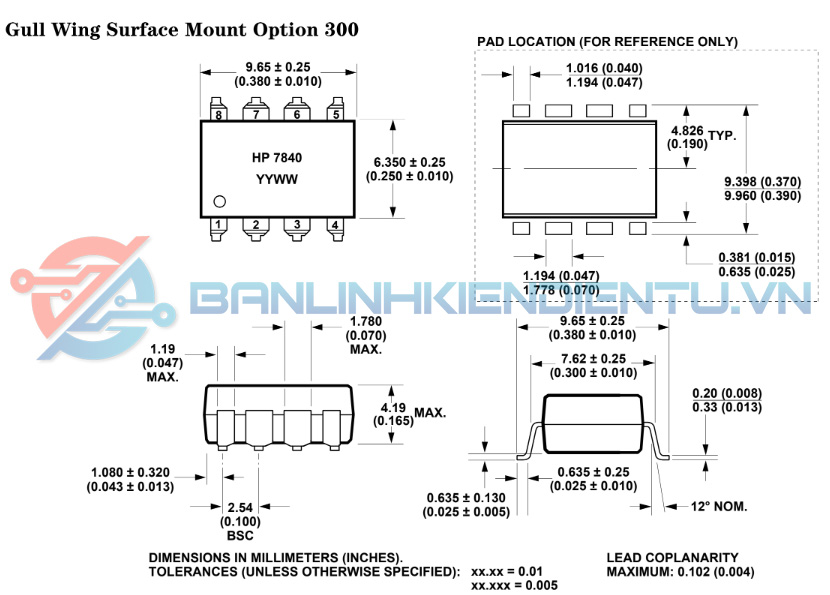

Kích thước Opto HCPL-7847

Bảng thông số Opto HCPL-7847

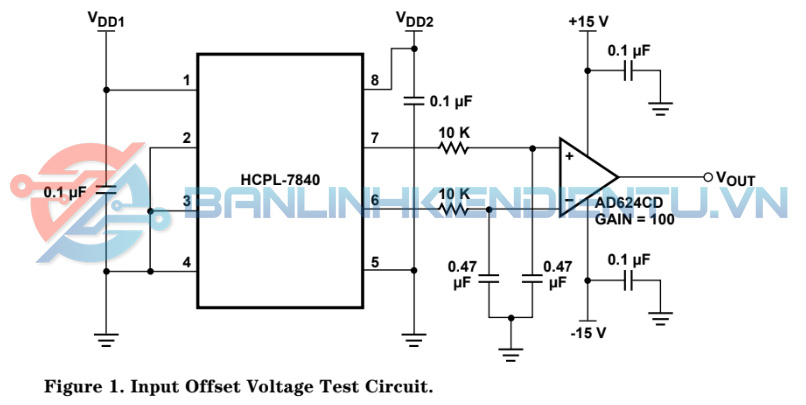

Sơ đồ mạch kiểm tra A7847

Sơ đồ ứng dụng A7847

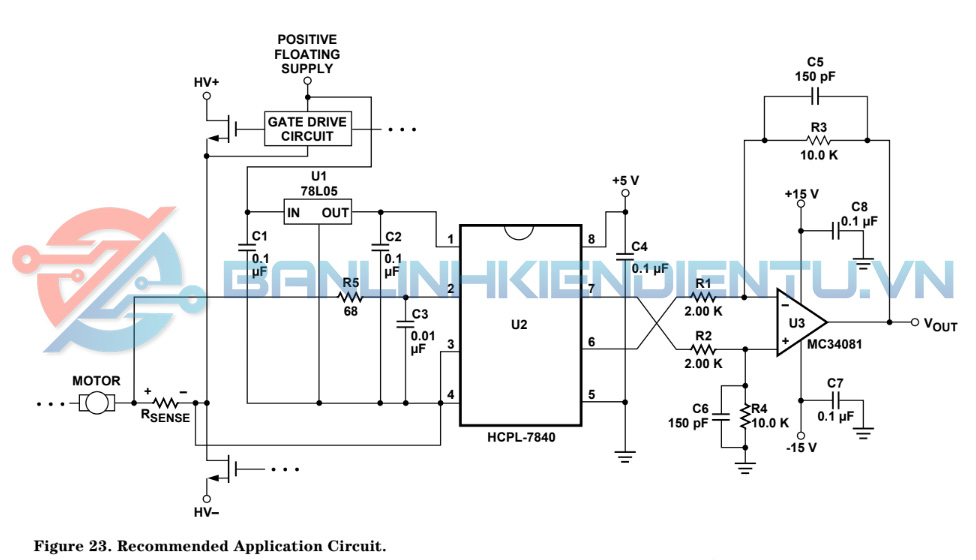

Mạch ứng dụng được khuyến nghị được hiển thị trong hình. Một nguồn điện nổi (trong nhiều ứng dụng có thể là nguồn cung cấp tương tự được sử dụng để điều khiển bóng bán dẫn công suất phía cao) được điều chỉnh về 5 V bằng cách sử dụng bộ điều chỉnh điện áp ba cực đơn giản ( U1). Điện áp từ điện trở cảm biến dòng điện hoặc shunt (Rsense), được đưa vào đầu vào của HCPL-7847 thông qua bộ lọc khử răng cưa RC (R5, C3). Và cuối cùng, đầu ra vi sai của bộ khuếch đại cách ly được chuyển đổi thành điện áp đầu ra một đầu nối đất tham chiếu với mạch khuếch đại vi sai đơn giản (U3 và các thành phần liên quan). Mặc dù mạch ứng dụng tương đối đơn giản nhưng nên có một số khuyến nghị tuân theo để đảm bảo hiệu suất tối ưu.
