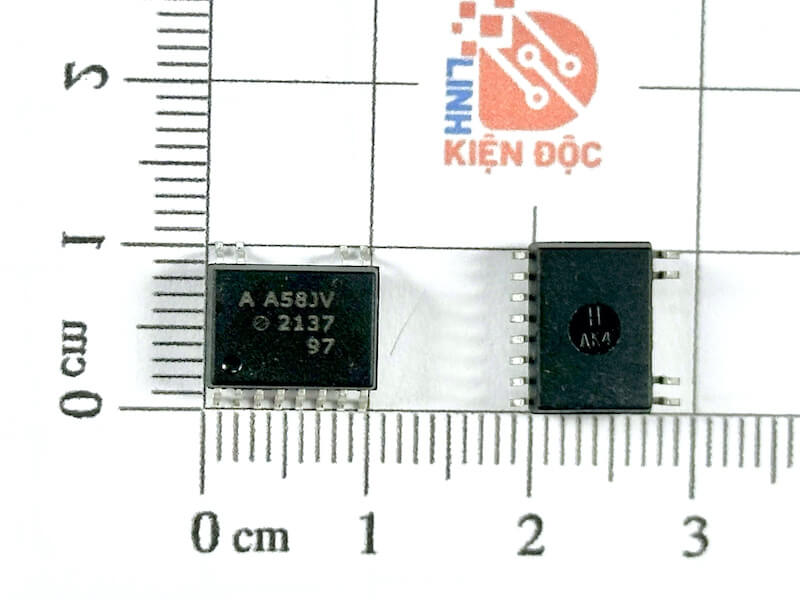

AA58JV QCPL-A58JV Opto cách ly tốc độ cao SO-16

Giới thiệu QCPL-A58JV

QCPL-A58JV là một optocoupler (opto cách ly) tốc độ cao do Broadcom sản xuất, có chức năng truyền tín hiệu kỹ thuật số giữa hai mạch riêng biệt mà không có liên kết điện trực tiếp, nhờ sử dụng ánh sáng để truyền dữ liệu qua một lớp cách ly quang học.

Đây là linh kiện lý tưởng để sử dụng trong các môi trường yêu cầu:

• An toàn cách ly cao

• Truyền tín hiệu nhanh

• Giảm nhiễu điện từ (EMI)

• Tăng độ bền và ổn định hệ thống

Chức năng chân

Thông số kỹ thuật

Tính năng nổi bật

• Truyền tín hiệu tốc độ cao lên đến 10 Mbps

• Cách ly điện áp lên tới 5000 Vrms giữa đầu vào và đầu ra

• Đóng gói SOP-12 300mil: phù hợp mạch in công nghiệp và hệ thống công suất

• Tương thích logic 3.3V / 5V TTL / CMOS

• Tích hợp photodiode và bộ khuếch đại trong mạch thu, giúp cải thiện nhiễu và tốc độ

• An toàn cách ly, phù hợp tiêu chuẩn cách ly trong y tế, công nghiệp và thiết bị điện

Kích thước

Ứng dụng thực tế

QCPL-A58JV thường được dùng trong các ứng dụng cần cách ly tín hiệu số tốc độ cao giữa 2 phần của hệ thống:

Trong công nghiệp:

• Cách ly giữa mạch điều khiển (vi điều khiển / PLC) và mạch công suất

• Giao tiếp RS-232, RS-485, CAN, hoặc SPI/UART cách ly

• Bộ điều khiển IGBT, MOSFET trong biến tần, UPS, servo drive

Trong hệ thống điện – nguồn:

• Truyền tín hiệu trạng thái cách ly trong hệ thống nguồn xung (SMPS)

• Giao tiếp giữa MCU và các phần tử cao áp

Trong thiết bị số:

• Giao tiếp tốc độ cao giữa các hệ thống điều khiển, FPGA, vi xử lý

• Giao tiếp kỹ thuật số cách ly giữa các hệ thống khác điện áp

Xem thêm sản phẩm Opto khác tại đây

Datasheet
