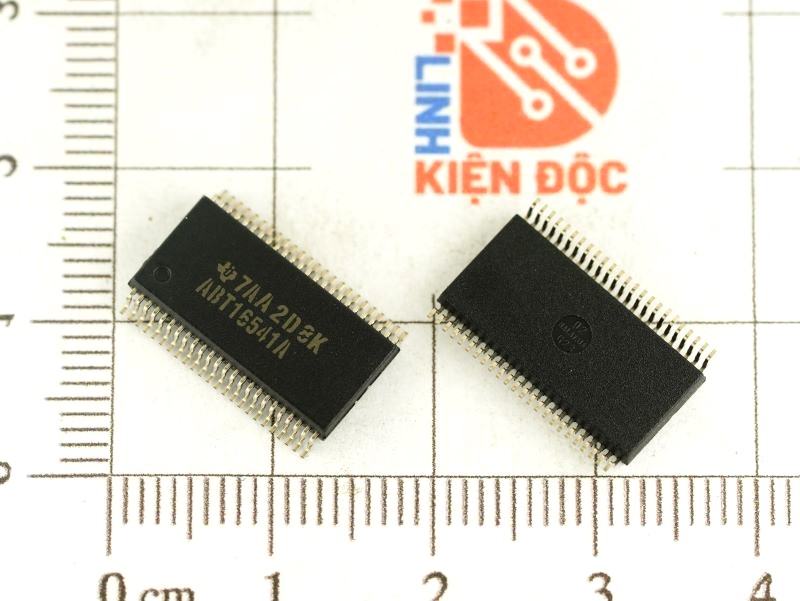

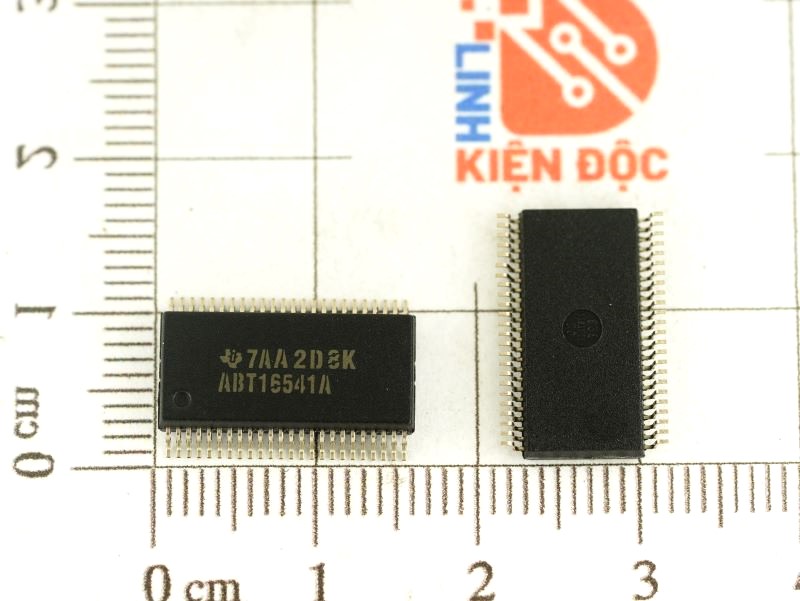

ABT16541A, SN74ABT16541ADLR SSOP-48

Giới thiệu về SN74ABT16541ADLR

SN74ABT16541ADLR là một IC bus transceiver 16-bit với ngõ ra có khả năng ba trạng thái (3-state) do Texas Instruments sản xuất. Đây là loại cổng logic với chức năng truyền tín hiệu giữa các bus dữ liệu trong hệ thống số, đặc biệt phù hợp với các ứng dụng cần độ tin cậy và tốc độ cao.

Đặc điểm

• 16-bit Bus Transceiver:
  • IC này có 16 kênh truyền dữ liệu (16-bit) giữa hai bus, với khả năng điều khiển và truyền dữ liệu hai chiều.
• Ngõ ra ba trạng thái:
  • Thiết bị có thể chuyển ngõ ra sang trạng thái “ngõ ra hở” (high-impedance) để ngắt kết nối với bus, giúp nhiều thiết bị có thể chia sẻ cùng một bus mà không gây xung đột tín hiệu.
• Tốc độ cao:
  • SN74ABT16541ADLR là một IC họ Advanced BiCMOS (ABT), cho tốc độ hoạt động cao, phù hợp với các hệ thống có yêu cầu truyền tải dữ liệu nhanh.
• Điện áp và công suất tiêu thụ thấp:
  • Hoạt động với nguồn điện 5V và có mức tiêu thụ điện năng thấp, giúp tiết kiệm năng lượng và giảm tỏa nhiệt trong hệ thống.

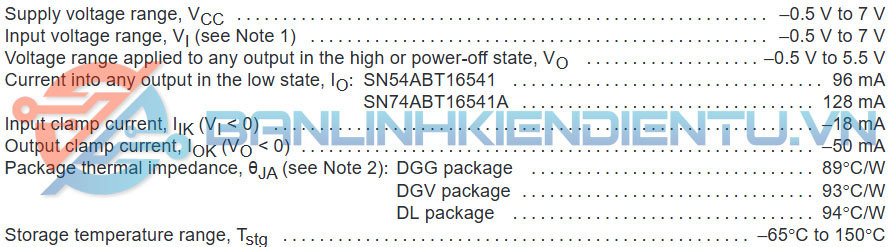

Thông số kỹ thuật SN74ABT16541ADLR

• Số bit: 16 bit
• Điện áp nguồn: 4.5V đến 5.5V
• Dòng điện ngõ ra tối đa: ±24 mA
• Tốc độ chuyển mạch: Thường dưới 5 ns
• Dải nhiệt độ hoạt động: -40°C đến 85°C
• Gói: TSSOP-48 (Dấu “DLR” biểu thị kiểu gói TSSOP với 48 chân)

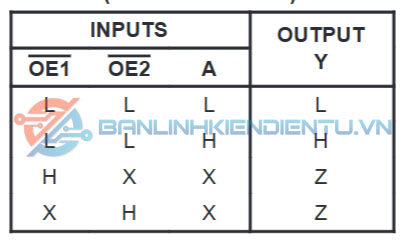

Bảng sự thật

Ứng dụng

• Hệ thống máy tính và vi xử lý:
  • Được sử dụng để truyền dữ liệu giữa các bus trong máy tính, bộ xử lý trung tâm, hoặc các hệ thống số khác.
• Mạch điều khiển và giao tiếp:
  • Phù hợp cho các mạch cần giao tiếp giữa các module, nơi cần điều khiển chính xác luồng dữ liệu giữa các bus mà không gây nhiễu hoặc xung đột.
• Các thiết bị ngoại vi và bộ nhớ:
  • Sử dụng trong các giao tiếp dữ liệu giữa bộ vi xử lý và thiết bị ngoại vi như RAM, ROM, hoặc thiết bị lưu trữ, nhờ khả năng truyền dữ liệu nhanh và ổn định.

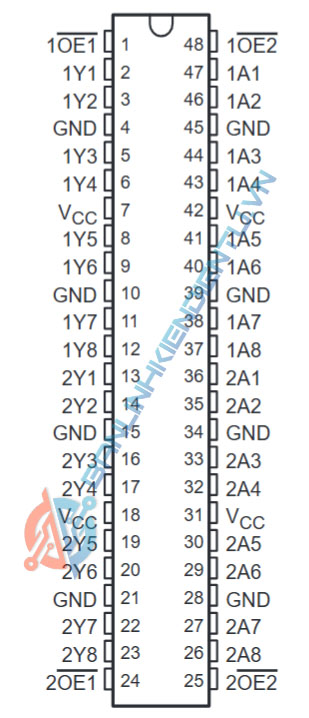

Sơ đồ chân

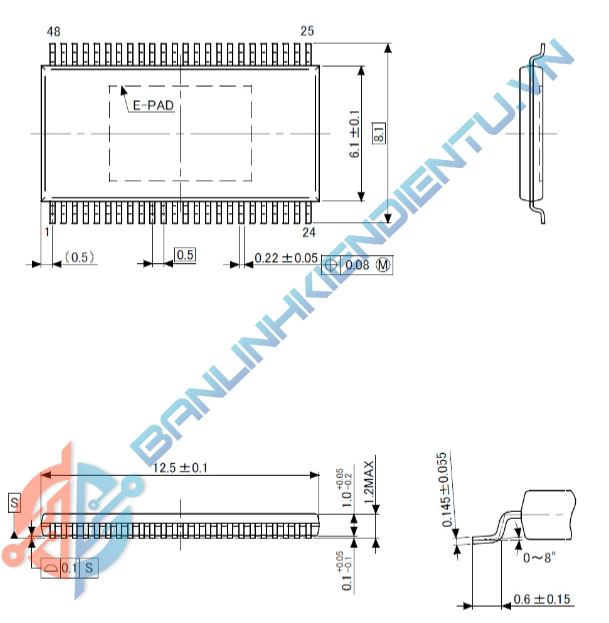

Kích thước SN74ABT16541ADLR

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet SN74ABT16541ADLR
