ACPL-P455 P455V Opto SOP-6

Giới thiệu về ACPL-P455

ACPL-P455 là một bộ cách ly quang (photo coupler) được thiết kế cho các ứng dụng cần cách ly tín hiệu điện và mạch điện an toàn. Nó được đóng gói trong dạng SOP-6 nhỏ gọn và có độ tin cậy cao, thường được sử dụng trong các ứng dụng điều khiển động cơ, biến tần và cách ly giao tiếp.

Thông số kỹ thuật chính

1. Cấu trúc: LED hồng ngoại phát quang kết hợp với một mạch cảm biến quang ở đầu nhận.
2. Điện áp cách ly: 3750 VRMS (tối đa giữa đầu vào và đầu ra).
3. Tốc độ truyền tín hiệu: Tối đa 100 kBaud.
4. Nguồn cung cấp: Hoạt động ở mức điện áp logic tiêu chuẩn từ 5V.
5. Dòng kích LED (IF): Điển hình 10 mA, tối đa 20 mA.
6. Dòng ra (IO): Tối đa 25 mA.
7. Nhiệt độ hoạt động: Từ -40°C đến +100°C.
8. Độ trễ tín hiệu: Thời gian trễ tín hiệu ngắn, phù hợp cho các ứng dụng yêu cầu độ nhạy cao.
9. Đóng gói: SOP-6 với cách ly cao và kích thước nhỏ gọn.

Đặc điểm nổi bật

1. Cách ly tín hiệu:
   • Đảm bảo cách ly hoàn toàn giữa tín hiệu đầu vào và đầu ra, bảo vệ mạch điều khiển khỏi các ảnh hưởng của điện áp cao hoặc xung nhiễu.
2. Độ bền cách điện cao:
   • Chịu được điện áp cách ly lớn, đáp ứng các yêu cầu khắt khe về an toàn điện.
3. Tiêu thụ năng lượng thấp:
   • LED tiêu thụ dòng điện thấp, giúp tiết kiệm năng lượng.
4. Khả năng truyền tín hiệu nhanh:
   • Phù hợp cho các ứng dụng yêu cầu thời gian đáp ứng nhanh như điều khiển động cơ và PWM.
5. Kích thước nhỏ gọn:
   • Tiết kiệm không gian PCB, lý tưởng cho các thiết bị di động và công nghiệp nhỏ gọn.

Ứng dụng

1. Điều khiển động cơ:
   • Sử dụng để cách ly tín hiệu điều khiển trong các hệ thống điều khiển tốc độ động cơ.
2. Nguồn cấp năng lượng:
   • Cách ly tín hiệu trong các bộ nguồn chuyển mạch (SMPS).
3. Biến tần:
   • Dùng trong điều khiển tần số và điều khiển xung PWM.
4. Hệ thống đo lường:
   • Cách ly an toàn giữa cảm biến và bộ vi xử lý.
5. Bảo vệ mạch:
   • Giảm thiểu các tác động của nhiễu điện từ (EMI) và tăng độ bền cho hệ thống.

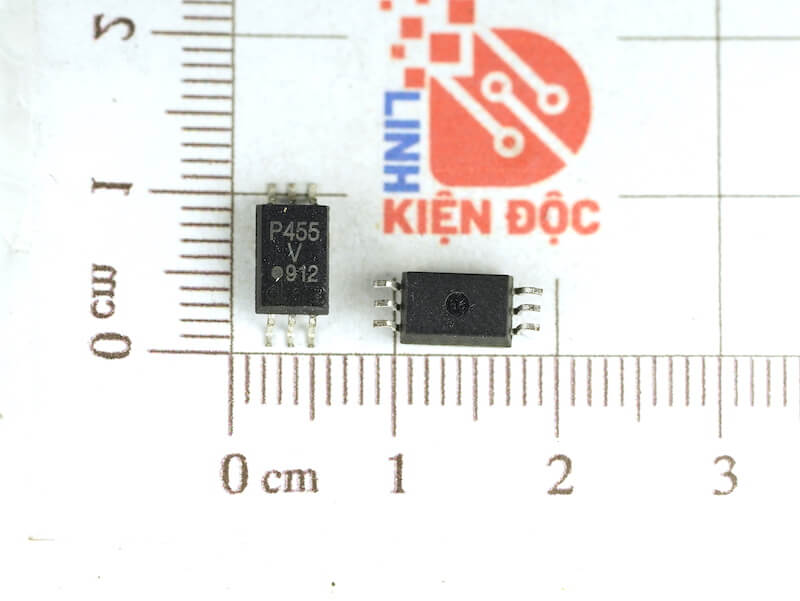

Kích thước ACPL-P455
