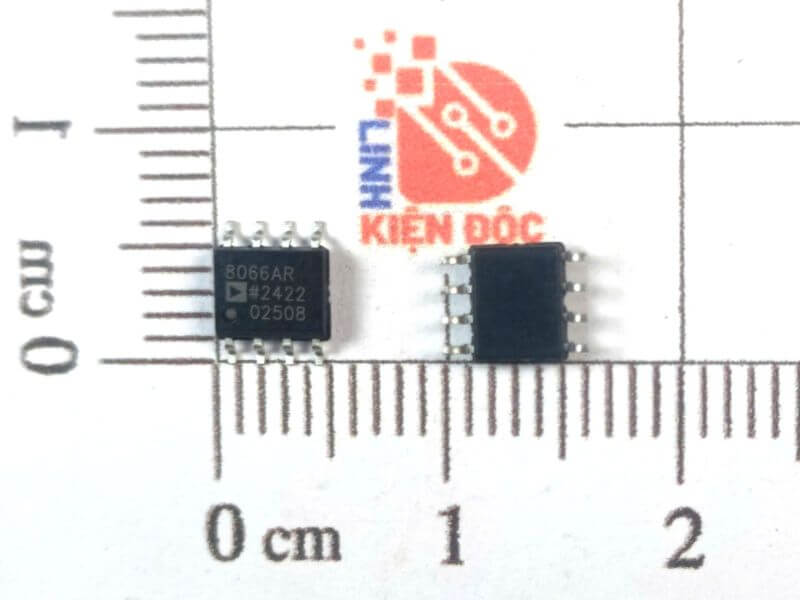

AD8066ARZ IC khuếch đại Op Amp 145MHz SOP-8

Giới thiệu chung

AD8066ARZ là một op-amp (Operational Amplifier) hiệu suất cao  thuộc dòng khuếch đại tín hiệu tốc độ cao, tiêu thụ điện năng thấp.

 Đặc điểm nổi bật của AD8066ARZ:

• Op-amp kép (dual op-amp), tích hợp 2 mạch khuếch đại trong cùng một IC.

• Tốc độ cao: Băng thông rộng (Bandwidth) lên tới 145 MHz (với hệ số khuếch đại G = +1).

• Slew rate (tốc độ thay đổi điện áp đầu ra) rất cao: 1800 V/µs.

• Điện áp hoạt động rộng: từ ±2.5 V đến ±6 V (hoặc 5 V đến 12 V đối xứng).

• Độ méo tín hiệu thấp (low distortion), thích hợp cho ứng dụng analog chính xác.

• Dòng tiêu thụ thấp: khoảng 6.5 mA mỗi kênh.

• Thời gian hồi phục từ hiện tượng quá tải (overload recovery): nhanh chóng.

• Kiểu chân SOIC-8 (Small Outline Integrated Circuit 8 chân), dễ lắp đặt trong mạch in (PCB).

Cấu tạo:

• Là một mạch tích hợp (IC) gồm 2 op-amp độc lập.

• Được chế tạo bằng công nghệ CMOS/Bipolar hỗn hợp (high-speed complementary bipolar process).

• Có mạch bù tần số bên trong để tăng độ ổn định trong mạch khuếch đại không đảo và đảo.

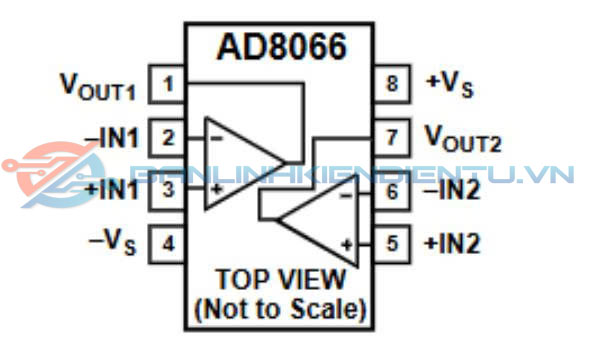

Sơ đồ chân

Thông số kĩ thuật

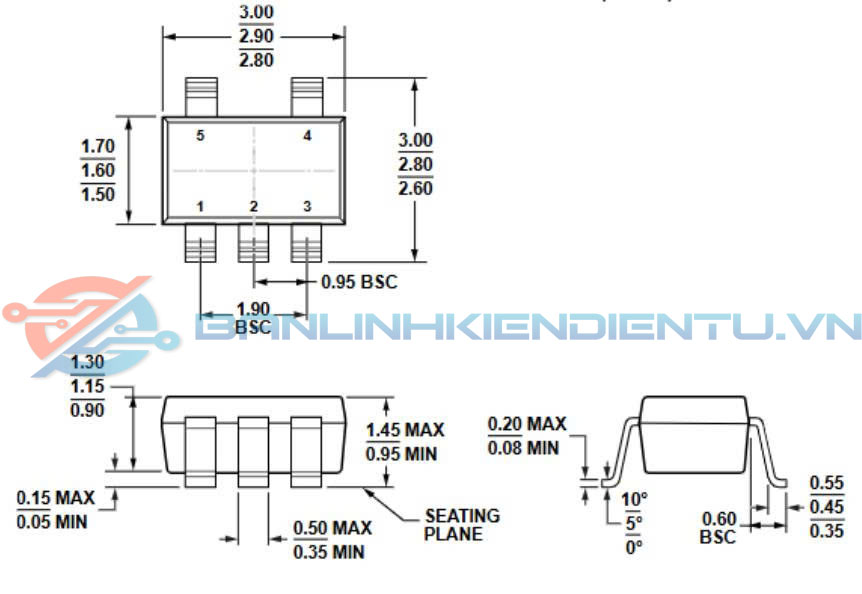

Kích thước

Ứng dụng

• Hệ thống xử lý tín hiệu video tốc độ cao.

• Hệ thống ADC (Analog to Digital Converter) và DAC (Digital to Analog Converter).

• Bộ lọc tín hiệu chính xác.

• Giao tiếp tín hiệu trong thiết bị y tế, công nghiệp và quân sự.

• Thiết bị đo lường, cảm biến cần độ chính xác cao.

• Khuếch đại tín hiệu RF (Radio Frequency) trong phạm vi tần số trung bình.

• Ứng dụng trong mạch lấy mẫu giữ (Sample and Hold), mạch điều chế.

Datasheet
