ADS7843E, ADS7843, TI BB SSOP-16

Giới thiệu về IC ADS7843

ADS7843 là bộ chuyển đổi tín hiệu tương tự sang số (ADC) lấy mẫu 12 bit với giao diện nối tiếp đồng bộ và công tắc điện trở thấp để điều khiển màn hình cảm ứng. Công suất tiêu tán điển hình là 750μW ở tốc độ thông lượng 125kHz và nguồn cung cấp +2,7V. Điện áp tham chiếu (VREF) có thể thay đổi giữa 1V và +Vcc, cung cấp phạm vi điện áp đầu vào tương ứng từ 0V đến VREF. Thiết bị bao gồm chế độ tắt máy giúp giảm công suất tiêu tán điển hình xuống dưới 0,5μW. ADS7843 được chỉ định hoạt động ở mức 2,7V. Công suất thấp, tốc độ cao và công tắc tích hợp khiến ADS7843 trở nên lý tưởng cho các hệ thống chạy bằng pin như trợ lý kỹ thuật số cá nhân có màn hình cảm ứng điện trở và các thiết bị di động khác. ADS7843 có sẵn trong gói SSOP-16 và được chỉ định trong phạm vi nhiệt độ từ –40°C đến +85°C.

Đặc trưng kỹ thuật

• GIAO DIỆN MÀN HÌNH CẢM ỨNG 4 DÂY
• CHUYỂN ĐỔI TỶ LỆ
• NGUỒN CUNG CẤP DUY NHẤT: 2,7V sang 5V
• TỶ LỆ CHUYỂN ĐỔI LÊN ĐẾN 125kHz
• GIAO DIỆN SERIAL
• ĐỘ PHÂN GIẢI 8 HOẶC 12 BIT CÓ THỂ LẬP TRÌNH
• 2 ĐẦU VÀO ANALOG PHỤ
• KIỂM SOÁT TẮT NGUỒN TOÀN BỘ

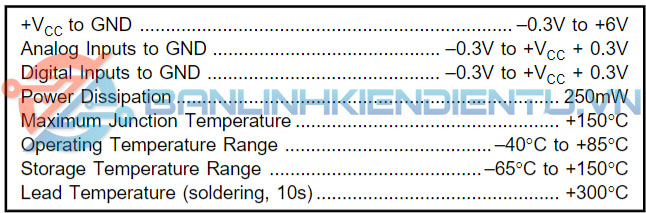

Thông số kỹ thuật

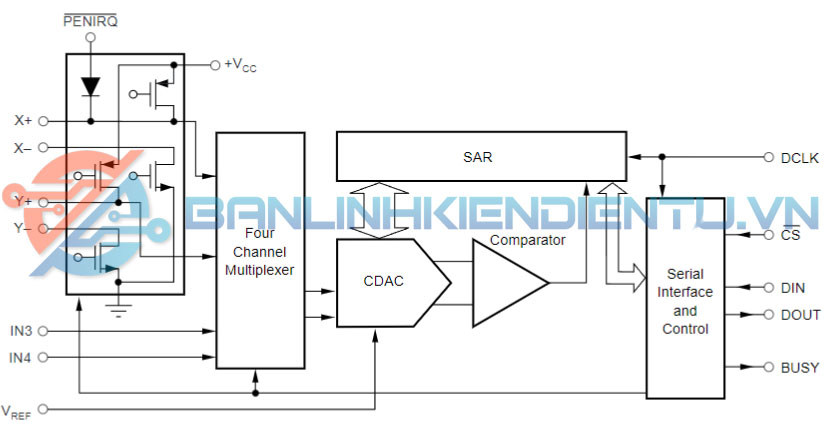

Sơ đồ khối

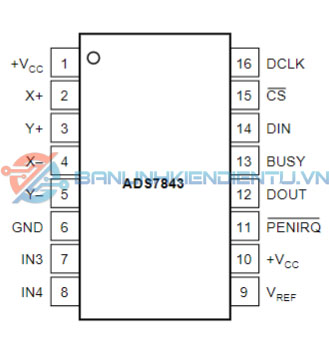

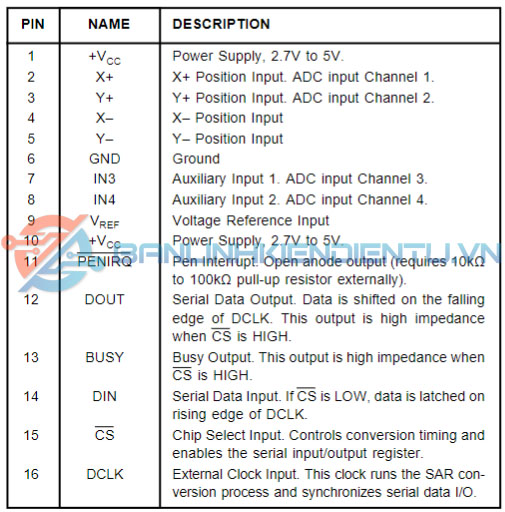

Sơ đồ chân

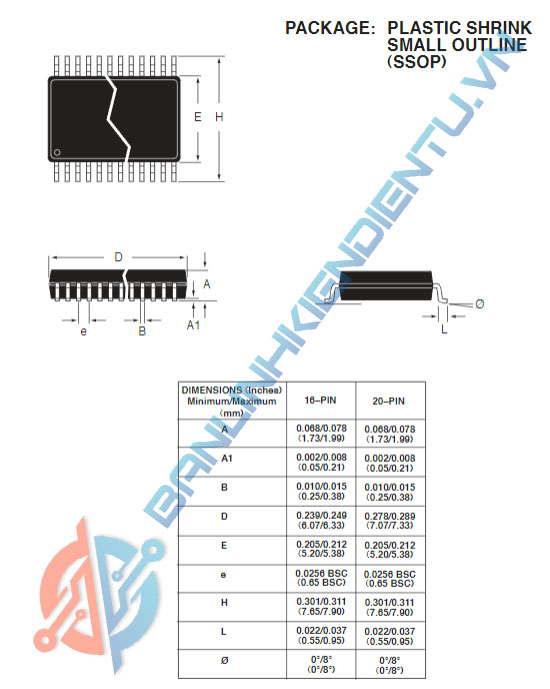

Kích thước IC ADS7843

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet ADS7843
