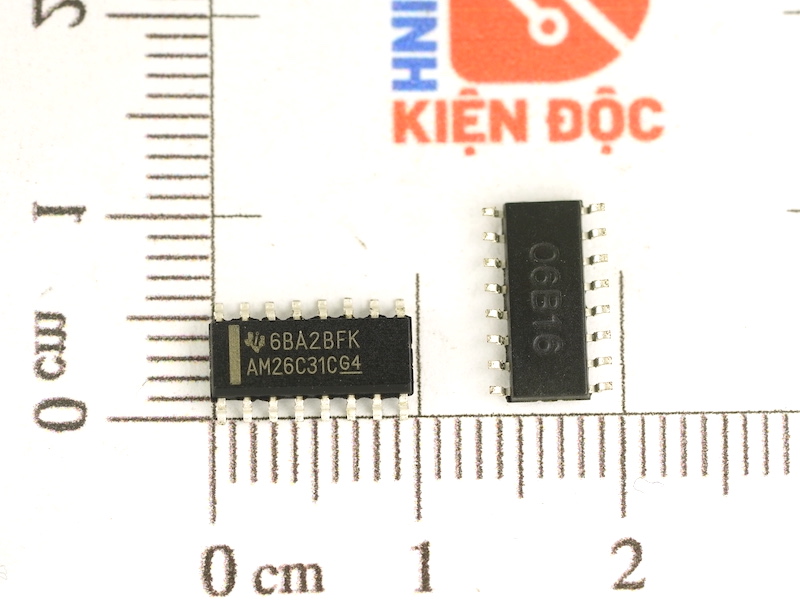

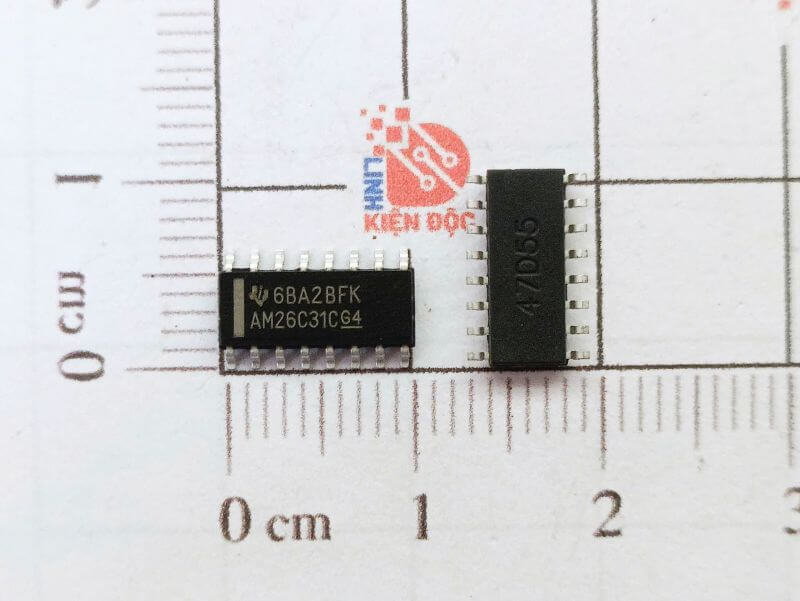

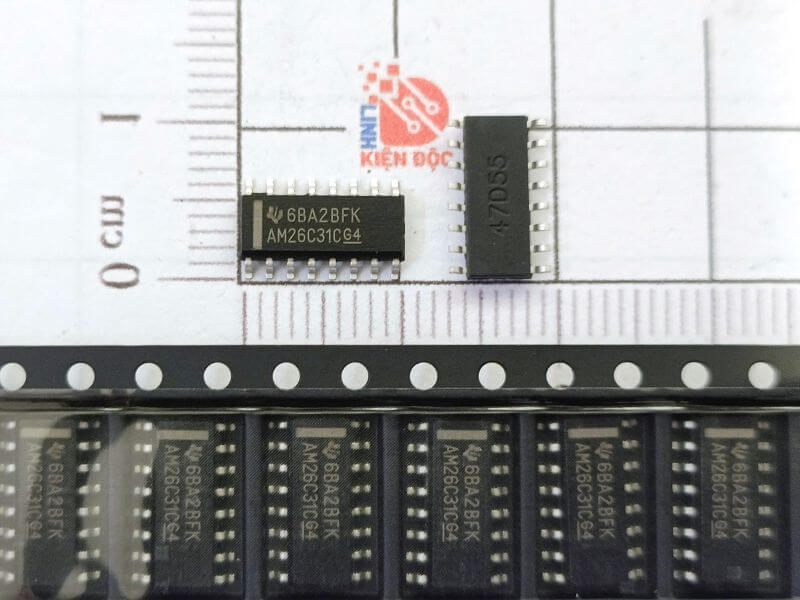

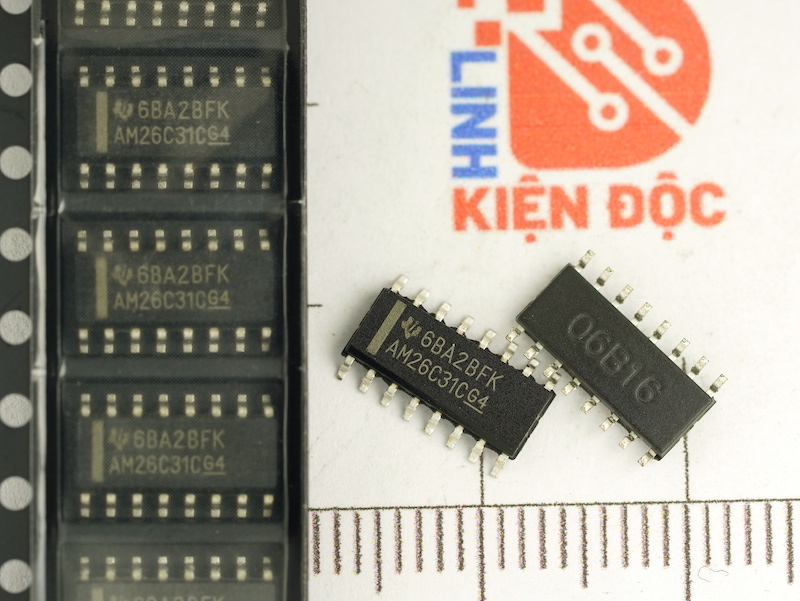

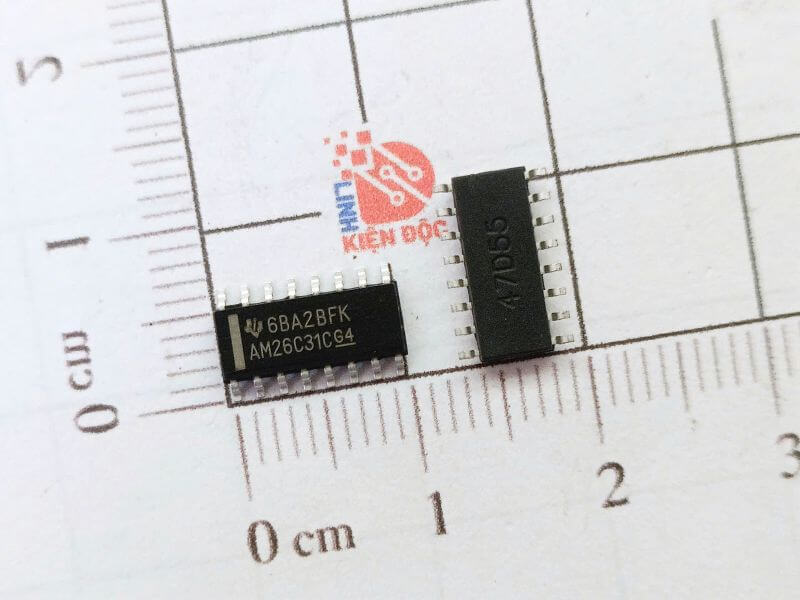

AM26C31C, AM26C31 IC Truyền thông Quadruple Differential Line Driver SOP-16 3.9mm

Giới thiệu về IC AM26C31C

AM26C31C là bốn trình điều khiển đường dây đầu ra bổ sung được thiết kế để đáp ứng các yêu cầu của TIA/EIA -422-B và ITU (trước đây là CCITT). Các đầu ra 3 trạng thái có khả năng dòng điện cao để điều khiển các đường dây cân bằng, chẳng hạn như đường dây truyền dẫn xoắn đôi hoặc song song, và chúng cung cấp trạng thái trở kháng cao trong điều kiện tắt nguồn. Chức năng kích hoạt là chung cho cả bốn trình điều khiển và cung cấp tùy chọn đầu vào kích hoạt hoạt động cao hoặc hoạt động thấp. Mạch BiCMOS làm giảm mức tiêu thụ điện năng mà không làm giảm tốc độ. AM26C31C được đặc trưng cho hoạt động từ 0°C đến 70°C.

Đặc trưng kỹ thuật

• Đáp ứng hoặc vượt quá các yêu cầu của TIA/EIA-422-B và khuyến nghị của ITU V.11
• Công suất thấp, ICC = 100 μA
• Hoạt động từ một nguồn cung cấp 5 V duy nhất
• Tốc độ cao, tPLH = tPHL = 7 ns
• Độ méo xung thấp, tsk(p) = 0,5 ns
• Trở kháng đầu ra cao trong điều kiện tắt nguồn
• Thay thế cải tiến cho AM26LS31

Thông số kỹ thuật

Sơ đồ logic

Sơ đồ chân

Kích thước IC AM26C31C

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet AM26C31C
