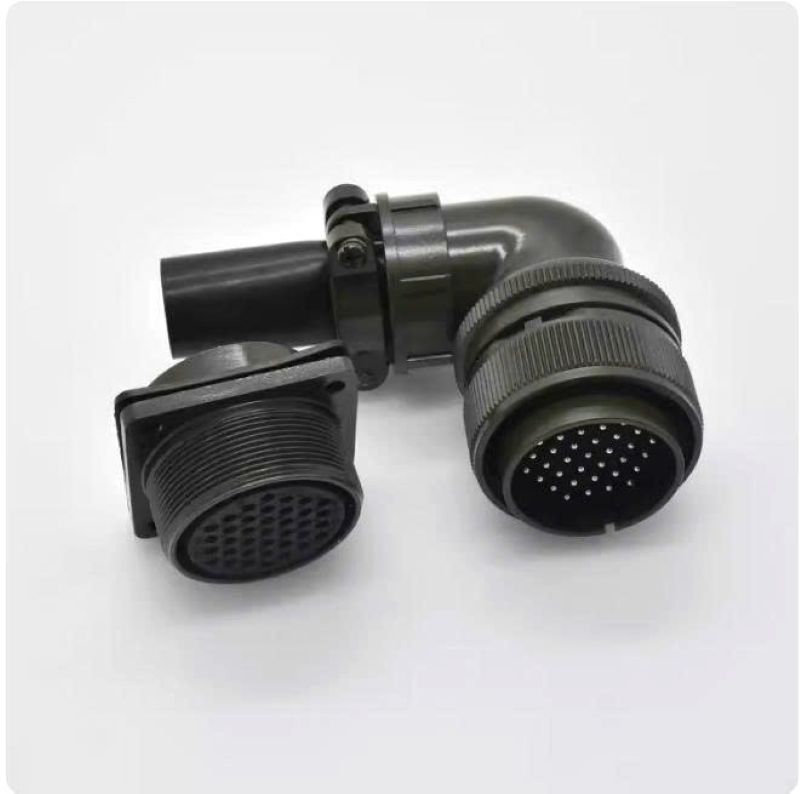

Amphenol Đầu nối Servo MS3108A28-21S góc vuông 37 chân

Giới thiệu chung

Đầu nối Amphenol MS3108A28-21S là đầu nối hàng không tiêu chuẩn Mỹ MIL-DTL-5015, thiết kế góc vuông (Right Angle Plug) chuyên dùng trong các hệ thống servo, CNC và thiết bị công nghiệp đòi hỏi độ bền cao.
Model sử dụng vỏ kích thước 28 (Shell Size 28) và lõi 21S, tương ứng 37 chân (37-pin), hỗ trợ truyền tín hiệu và nguồn đa kênh ổn định trong điều kiện làm việc khắc nghiệt. MS3108A là dạng plug góc vuông – socket (chân cái), dùng để ghép nối với đầu đực cùng mã lõi như MS3106A28-21P hoặc MS3102A28-21P.

Đặc điểm nổi bật

• Thiết kế góc vuông 90°: giúp đi dây gọn gàng trong không gian hẹp hoặc hướng dây bị hạn chế.

• 37 chân truyền tín hiệu: hỗ trợ đa kênh, phù hợp kết nối servo hoặc thiết bị có lượng dây lớn.

• Chuẩn quân sự MIL-DTL-5015: độ bền cao, chịu rung mạnh, chống va đập.

• Chống nước – chống bụi hiệu quả (IP67) khi ghép đúng cặp.

• Vỏ hợp kim nhôm phủ anod: nhẹ, cứng, chống oxy hóa.

• Chân tiếp xúc mạ niken/mạ vàng: dẫn điện tốt, ít suy hao.

• Khóa ren chắc chắn: chống tự lỏng khi rung hoặc di chuyển.

• Kết nối kiểu hàn (solder cup): dễ thi công, chuẩn thông dụng.

Cấu tạo

• Shell (vỏ hợp kim nhôm): bao gồm phần thân và góc nối 90°.

• Insert (nhựa cách điện chuyên dụng): chịu nhiệt, chống ẩm.

• Socket contacts (chân cái): đồng mạ niken hoặc vàng.

• Cable outlet (cửa ra dây dạng góc 90°): giảm gập cáp, định hướng dây.

• Back shell / kẹp dây: tránh kéo đứt dây, tăng độ bền cơ học.

• Gasket: vòng đệm chống nước.

• Ren khóa tiêu chuẩn MIL: kết nối chắc chắn.

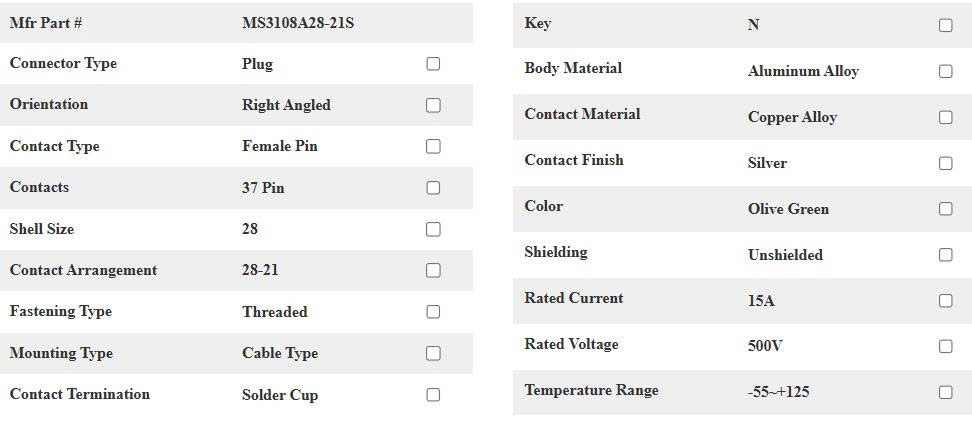

Thông số kỹ thuật

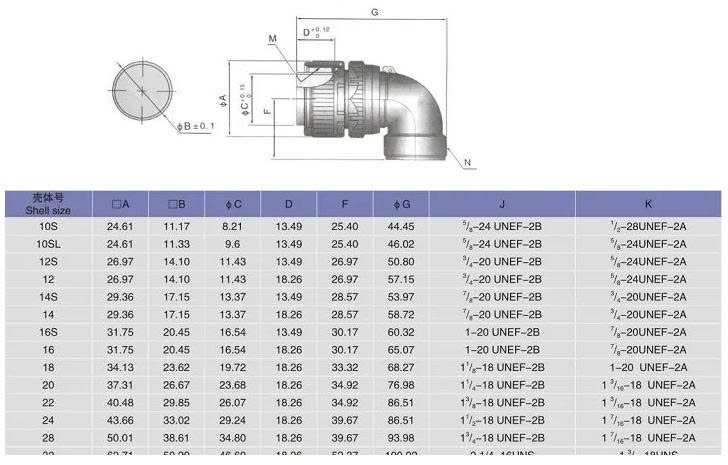

Kích thước

Ứng dụng

• Servo motor – Encoder – Driver

• Máy CNC, máy cắt plasma, máy phay/tiện công nghiệp

• Robot công nghiệp – dây chuyền tự động hóa

• Thiết bị viễn thông, hàng không, quân sự

• Truyền tín hiệu đa kênh hoặc hỗn hợp điều khiển + nguồn

• Hệ thống ngoài trời yêu cầu chống nước và chống rung
