Amphenol Đầu nối Servo MS3108A28-21S loại thẳng 37 chân

1. Giới thiệu chung

Đầu nối Amphenol MS3108A28-21S thuộc dòng đầu nối quân sự MIL-DTL-5015 chuyên dùng trong servo, tự động hóa và thiết bị công nghiệp nặng. Model này sử dụng vỏ kích thước 28 (Shell Size 28) và lõi mã 21S, tương ứng 37 chân (37-pin), cho phép truyền đồng thời nhiều tín hiệu điều khiển và nguồn trong môi trường làm việc khắc nghiệt. MS3108A là kiểu plug thẳng (straight plug), chân cái (socket), phù hợp để kết nối với đầu đực MS3106A hoặc MS3102A28-21P.

2. Đặc điểm nổi bật

• 37 chân truyền tín hiệu: hỗ trợ đa kênh, thích hợp cho servo hoặc hệ thống điều khiển phức tạp.

• Chuẩn quân sự MIL-DTL-5015: độ bền cao, chịu rung, chống lỏng, làm việc ổn định lâu dài.

• Thiết kế chống nước – chống bụi: với vòng đệm kín, đạt mức bảo vệ cao, dùng được ngoài trời.

• Vỏ hợp kim nhôm: nhẹ, cứng, phủ sơn chống oxy hóa.

• Chân tiếp xúc mạ niken/mạ vàng: dẫn điện tốt, giảm điện trở tiếp xúc.

• Khóa ren chắc chắn: không tự lỏng, phù hợp môi trường rung động mạnh.

• Lắp dây kiểu hàn (solder cup): dễ thi công, chuẩn công nghiệp.

3. Cấu tạo

• Shell (vỏ): hợp kim nhôm phủ anod.

• Insert (nhựa cách điện): chịu nhiệt, chịu ẩm, độ bền cao.

• Socket contact (chân cái): đồng mạ niken/gold.

• Back shell / cable clamp: cố định dây, chống kéo.

• Gasket: đệm chống nước chống bụi.

• Ren khóa: tiêu chuẩn UNEF theo dòng 5015.

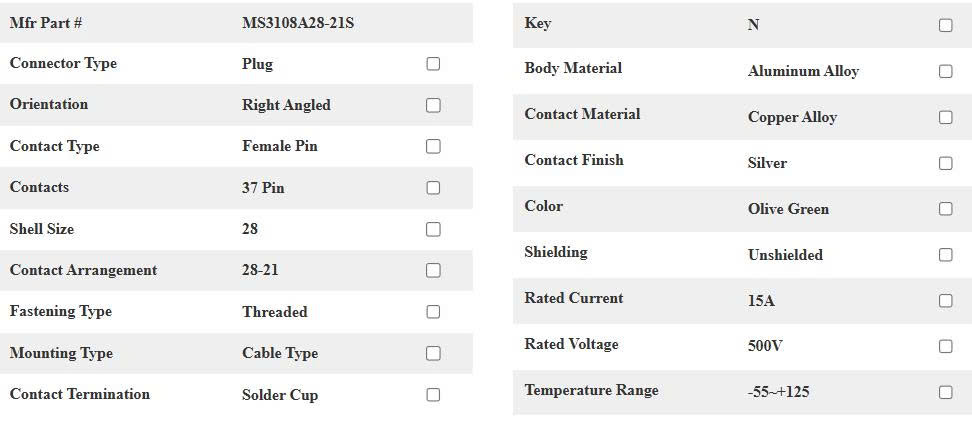

4. Thông số kỹ thuật

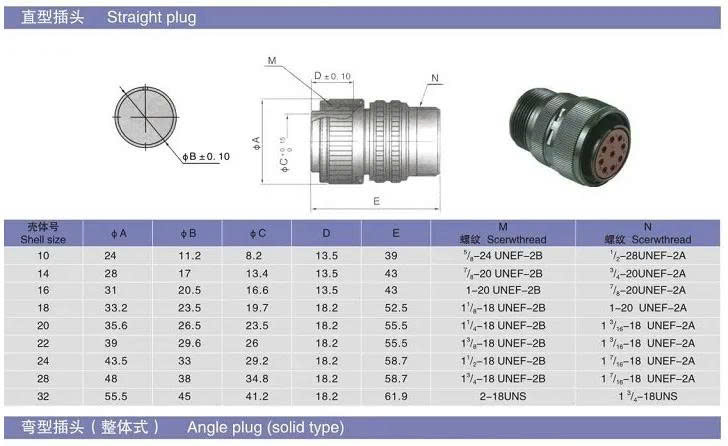

5. Kích thước

Ứng dụng

• Servo motor – driver – hệ thống điều khiển CNC

• Máy công nghiệp, máy cắt plasma, máy đột/khoan/taro

• Robotics – tự động hóa dây chuyền

• Hệ thống quân sự – hàng không

• Thiết bị ngoài trời, tủ điện công nghiệp

• Truyền tín hiệu đa kênh hoặc hỗn hợp nguồn + điều khiển
