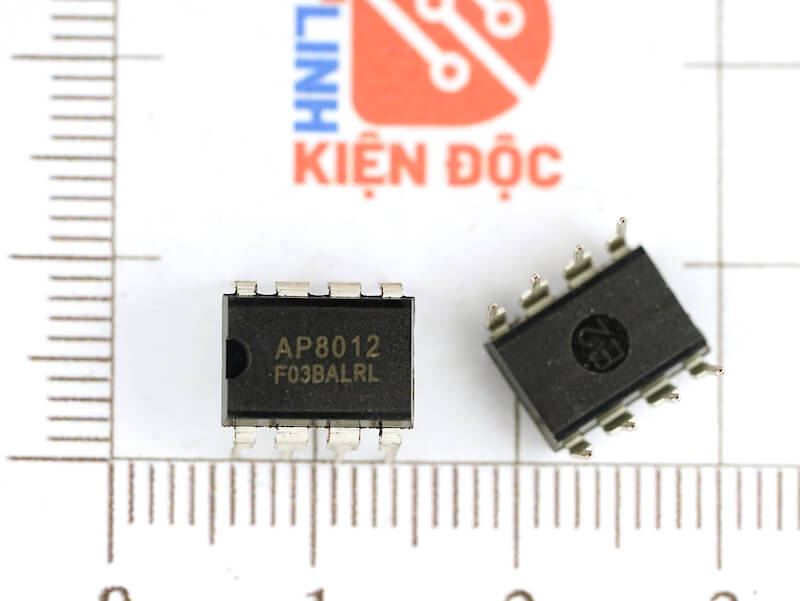

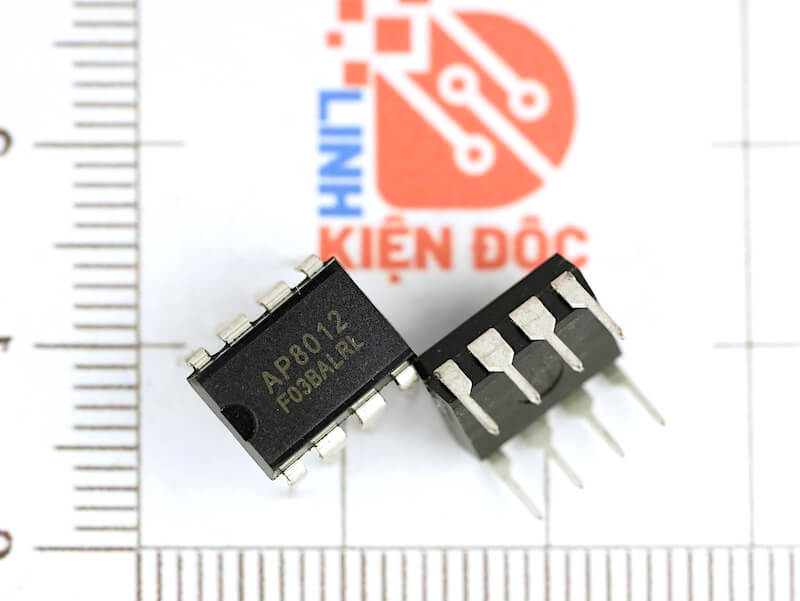

AP8012, AP8012C IC Nguồn DIP-8

Mô tả IC nguồn AP8012

AP8012 bao gồm bộ điều khiển Bộ điều chế độ rộng xung (PWM) và MOSFET nguồn, được thiết kế đặc biệt cho bộ chuyển đổi ngoại tuyến hiệu suất cao với các thành phần bên ngoài tối thiểu. AP8012 cung cấp phạm vi bảo vệ hoàn chỉnh với tính năng tự phục hồi tự động bao gồm Giới hạn dòng theo chu kỳ (OCP), bảo vệ quá nhiệt (OTP), bảo vệ khóa dưới điện áp (UVLO), bảo vệ quá điện áp VDD (OVP) và khởi động mềm . Hoạt động ở chế độ liên tục và mức tiêu thụ thiết bị rất thấp giúp đáp ứng các quy định về tiết kiệm năng lượng ở chế độ chờ. Hiệu suất EMI tuyệt vời đạt được nhờ điều chế tần số. Thiết bị bao gồm một mạch khởi động điện áp cao nhằm giảm thời gian thiết lập hệ thống. Thiết bị này cung cấp một nền tảng tiên tiến rất phù hợp cho các bộ chuyển đổi flyback có công suất dự phòng thấp và tiết kiệm chi phí

Đặc điểm IC AP8012

Tích hợp MOSFET điện 800V

Đầu vào điện áp xoay chiều phạm vi rộng 85V đến 265V

Điều chế tần số cho EMI thấp

Hoạt động ở chế độ Burst

Khởi động mềm tích hợp

Mạch khởi động HV bên trong

Ứng dụng IC AP8012

Nguồn điện cho lò nướng

Bộ nguồn ứng dụng gia đình nhỏ (Máy pha cà phê, Ấm đun nước điện, v.v.)

Xem thêm: Các sản phẩm IC khác tại đây

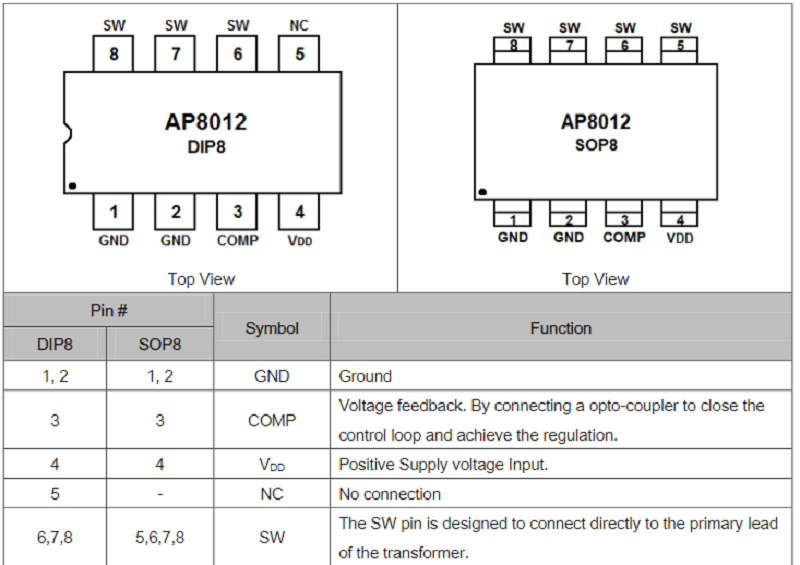

Sơ đồ chân IC AP8012

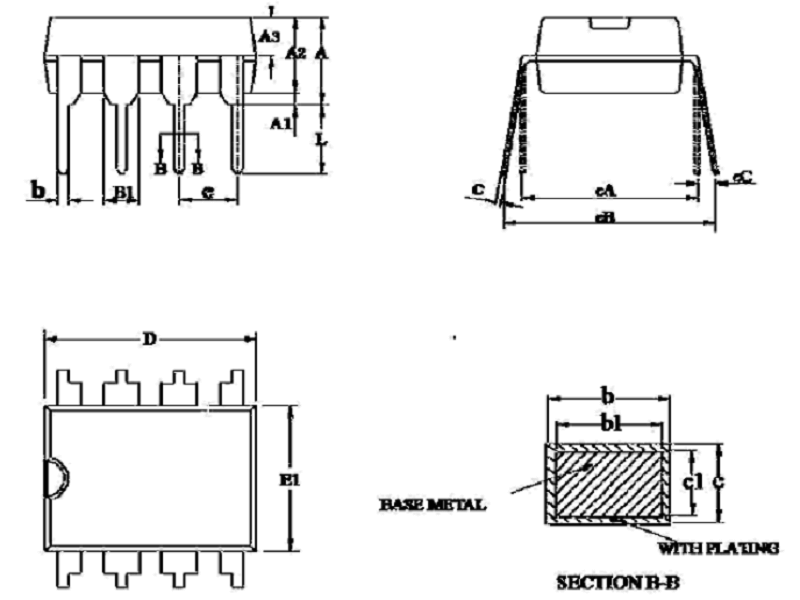

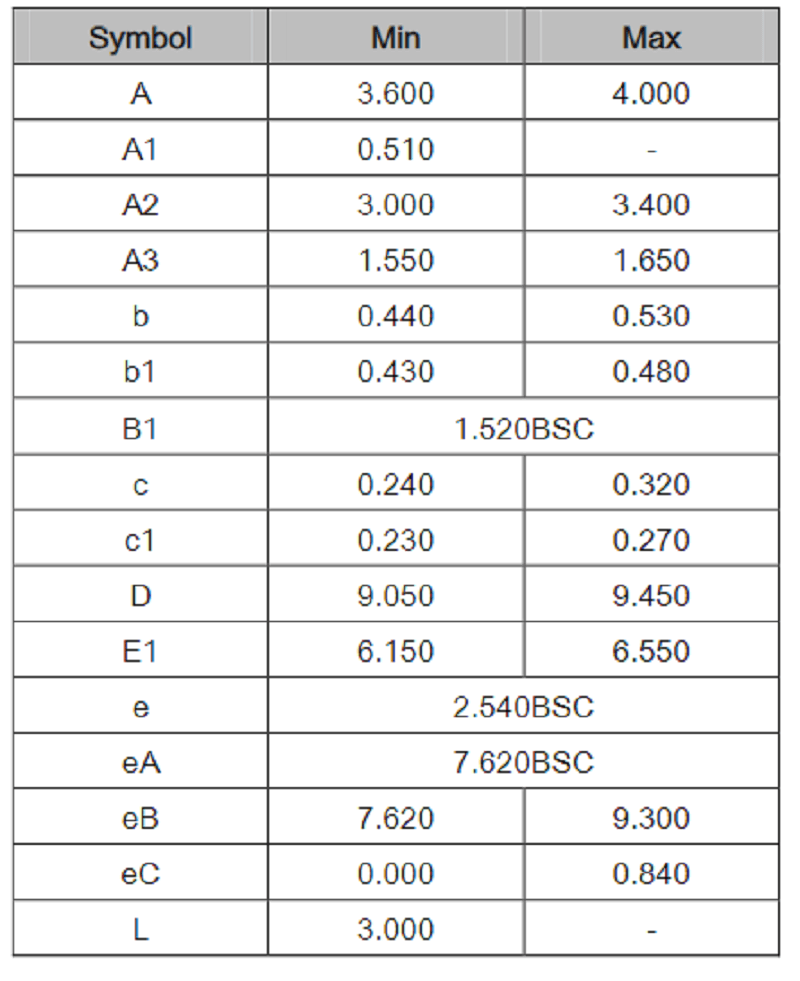

Kích thước IC AP8012

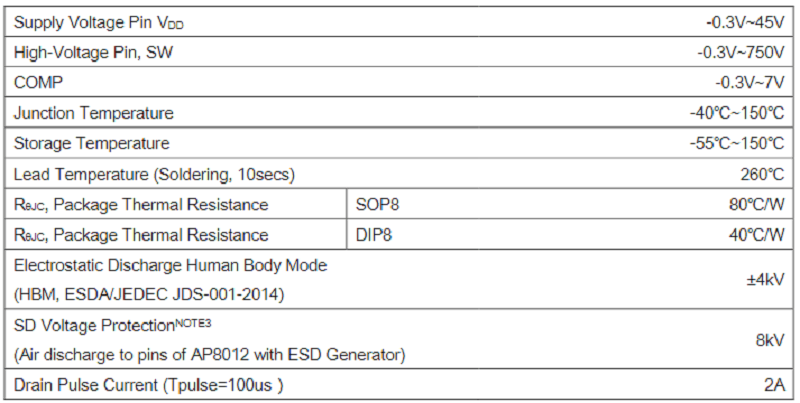

Bảng thông số IC AP8012

Datasheet IC nguồn AP8012
