AQG22124 Relay Solid State 24V DC-IN / 2A 240V AC-OUT 4 Chân

Giới thiệu về AQG22124

AQG22124 thuộc dòng SSR của Panasonic, được thiết kế để điều khiển tải AC với độ bền cao và hiệu suất vượt trội. Linh kiện này sử dụng công nghệ bán dẫn thay cho các tiếp điểm cơ học, mang lại sự ổn định và tuổi thọ cao trong các ứng dụng công nghiệp.

Đặc điểm AQG22124

• Khả năng cách ly cao:
  • Cách ly điện áp cao giữa đầu vào và đầu ra, đảm bảo an toàn khi vận hành.
• Tuổi thọ dài:
  • Không có tiếp điểm cơ học nên không bị mài mòn.
• Kích thước nhỏ gọn:
  • Dễ dàng tích hợp vào các thiết kế mạch có không gian hạn chế.
• Khả năng chuyển mạch dòng tải cao:
  • Được thiết kế để điều khiển tải dòng lớn lên đến 24A.

Thông số kỹ thuật AQG22124

• Điện áp điều khiển (đầu vào): 19.2-28.8VDC.
• Điện áp tải (đầu ra): 75-264VAC (tải xoay chiều).
• Dòng tải tối đa: 24A.
• Cách ly điện áp: 2500V RMS.
• Nhiệt độ hoạt động: -30°C đến +80°C.
• Điện trở trạng thái bật (Rds(on)): Thấp, giúp giảm tổn hao năng lượng trong quá trình hoạt động.

Ứng dụng AQG22124

• Hệ thống điều khiển công nghiệp:
  • Bộ điều khiển tự động, PLC.
• Thiết bị gia dụng:
  • Điều khiển thiết bị điện như máy điều hòa, máy nước nóng.
• Chiếu sáng thông minh:
  • Tự động bật/tắt hệ thống chiếu sáng trong các tòa nhà.
• Hệ thống an ninh:
  • Kích hoạt các cảm biến, còi báo động hoặc đèn cảnh báo.
• Điều khiển động cơ:
  • Quản lý động cơ nhỏ và tải điện.

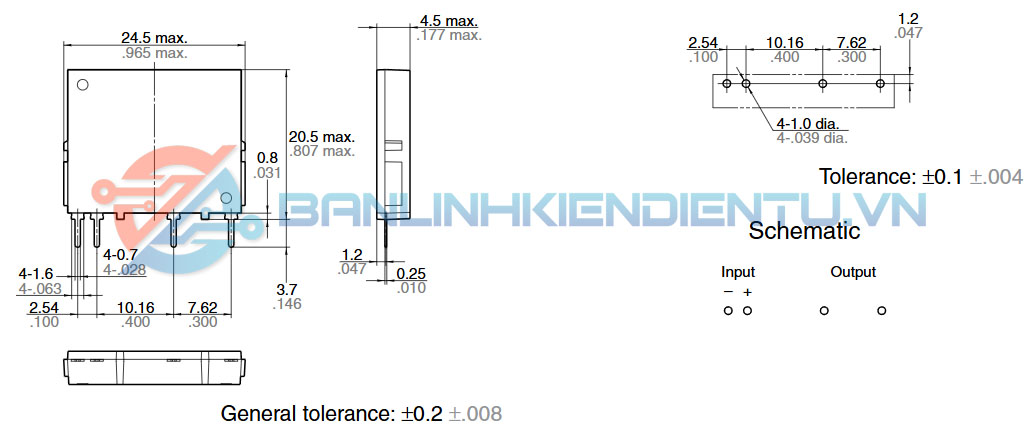

Kích thước AQG22124

Datasheet AQG22124
