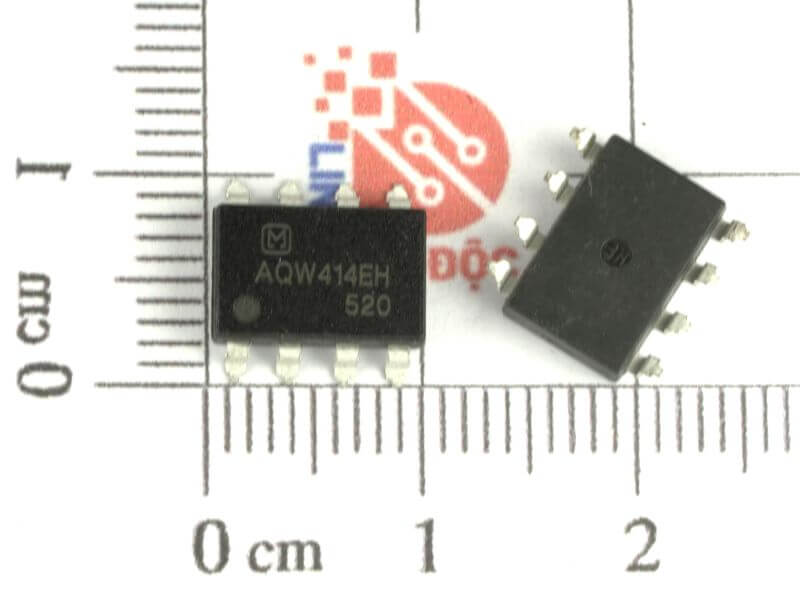

AQW414EH Opto SOP-8

Giới thiệu chung

AQW414EH là opto-coupler dạng PhotoMOS relay, đóng gói SOP-8. Bên trong gồm LED hồng ngoại và mạch thu quang điều khiển cặp MOSFET ở ngõ ra, cho phép đóng/cắt tải điện áp thấp – trung bình mà không dùng tiếp điểm cơ khí. Thiết kế này giúp cách ly điện áp giữa mạch điều khiển và mạch tải, đồng thời mang lại độ bền, tốc độ đáp ứng và độ tin cậy cao.

Đặc điểm

• Công nghệ PhotoMOS: cách ly quang, MOSFET điều khiển đóng cắt tải

• Không tiếp điểm cơ khí → tuổi thọ rất cao

• Dòng rò khi tắt cực nhỏ, đóng cắt êm, không gây tia lửa điện

• Cách ly tốt giữa mạch điều khiển và mạch tải

• Đóng gói SOP-8 nhỏ gọn, phù hợp mạch SMD

Cấu tạo

• LED hồng ngoại (ngõ vào)

• Mạch thu quang + cặp MOSFET song song (ngõ ra)

• Vỏ nhựa epoxy cách điện

• Chân 1–2: Anode/Cathode LED

• Chân 5–8: Drain MOSFET (tải)

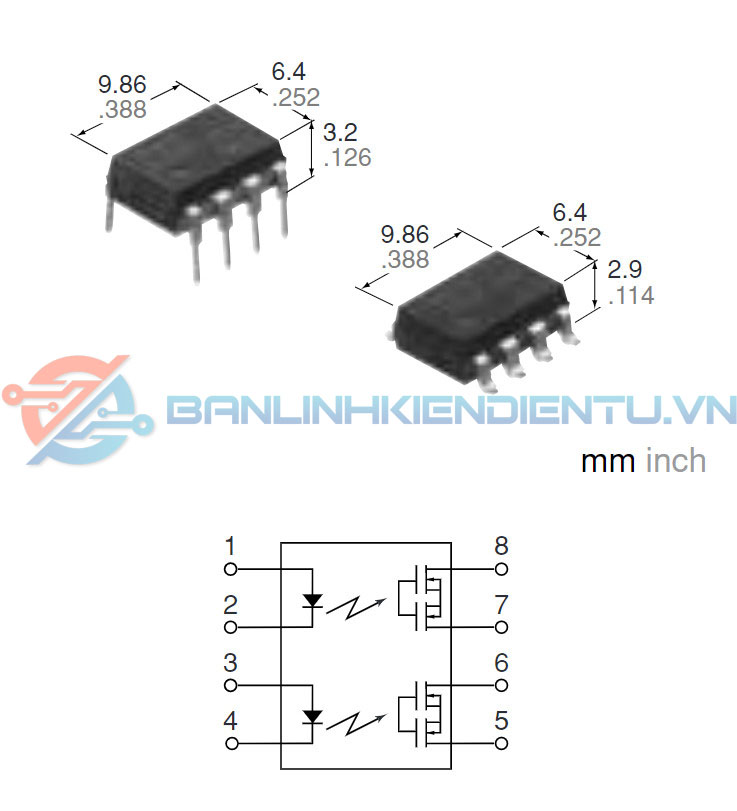

Sơ đồ cấu tạo và kích thước

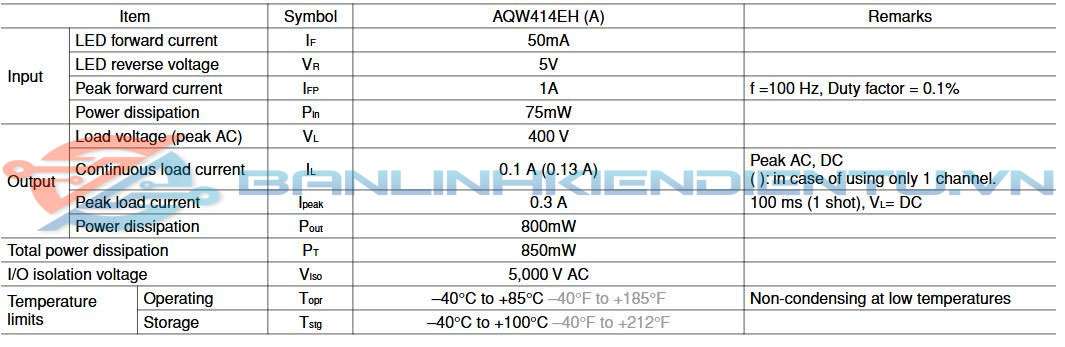

Thông số kỹ thuật

Ứng dụng

• Đóng cắt tín hiệu đo lường và điều khiển

• Chuyển mạch audio, video, dữ liệu

• Cách ly tín hiệu trong mạch công suất thấp

• Thay thế relay cơ trong tải nhỏ

• Tự động hóa và mạch bảo vệ
